电气系统图大全

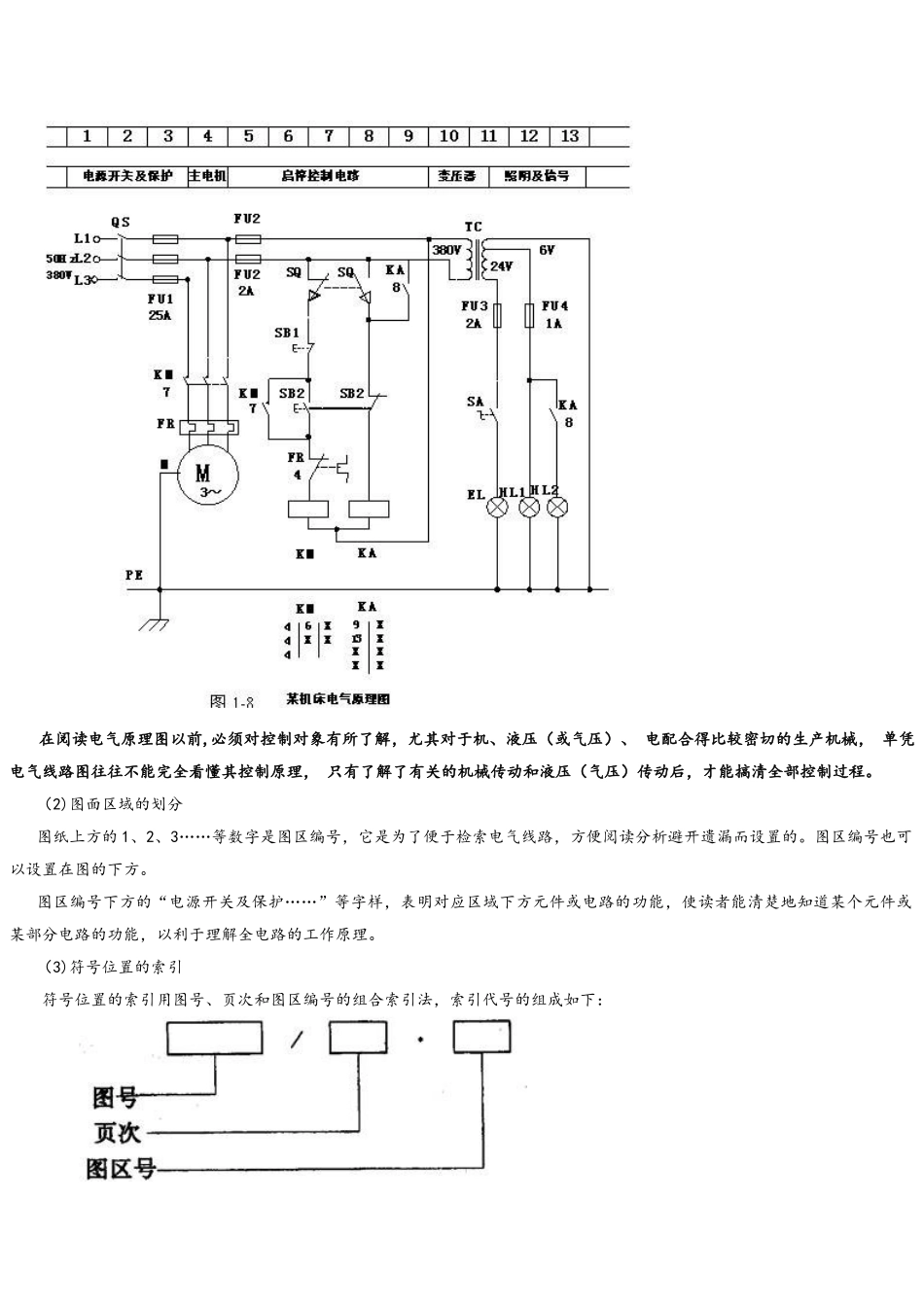

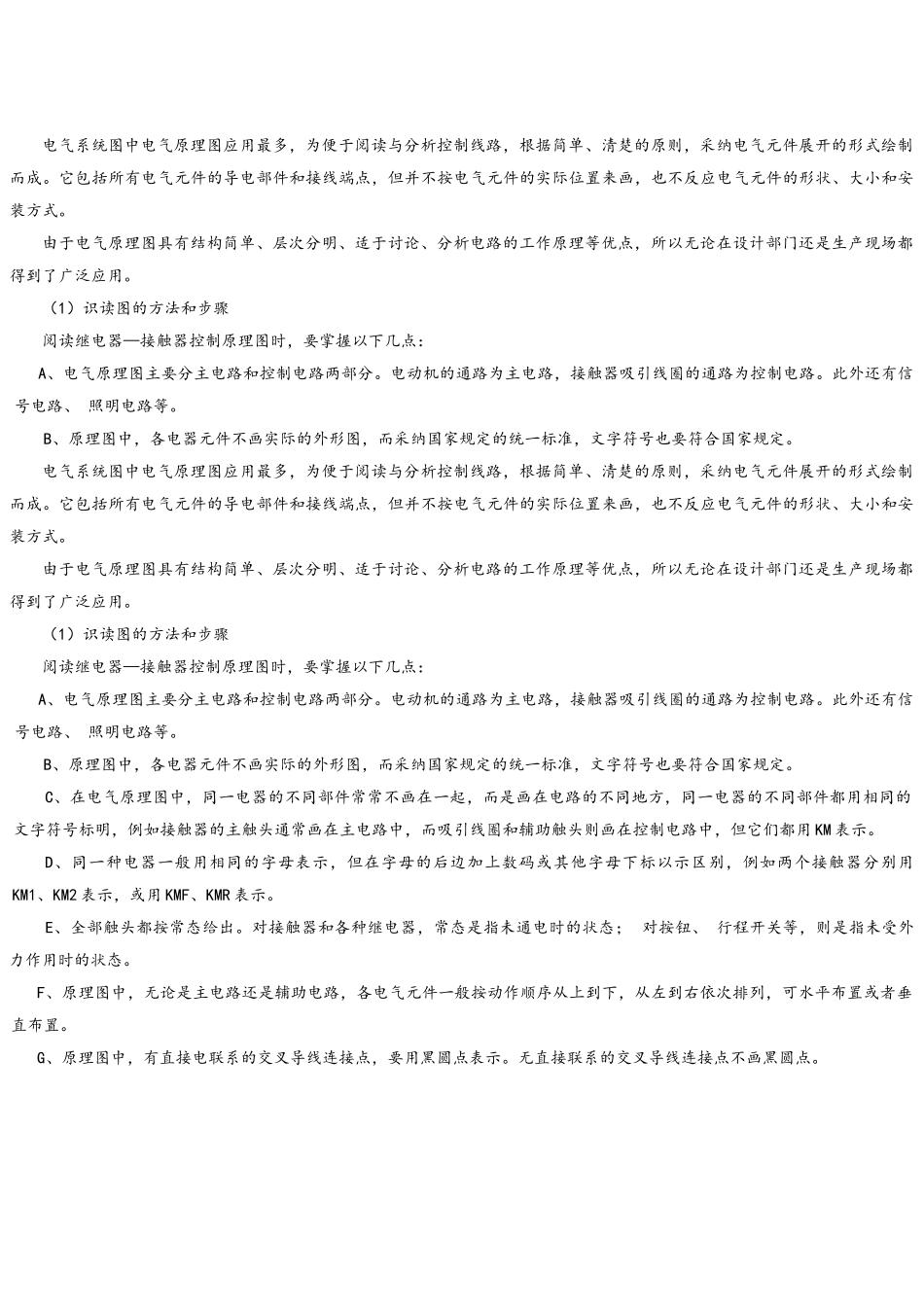

电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清楚的原则，采纳电气元件展开的形式绘制而成。它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。由于电气原理图具有结构简单、层次分明、适于讨论、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。（1）识读图的方法和步骤阅读继电器—接触器控制原理图时，要掌握以下几点： A、电气原理图主要分主电路和控制电路两部分。电动机的通路为主电路，接触器吸引线圈的通路为控制电路。此外还有信号电路、 照明电路等。B、原理图中，各电器元件不画实际的外形图，而采纳国家规定的统一标准，文字符号也要符合国家规定。电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清楚的原则，采纳电气元件展开的形式绘制而成。它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。由于电气原理图具有结构简单、层次分明、适于讨论、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。（1）识读图的方法和步骤阅读继电器—接触器控制原理图时，要掌握以下几点： A、电气原理图主要分主电路和控制电路两部分。电动机的通路为主电路，接触器吸引线圈的通路为控制电路。此外还有信号电路、 照明电路等。B、原理图中，各电器元件不画实际的外形图，而采纳国家规定的统一标准，文字符号也要符合国家规定。C、在电气原理图中，同一电器的不同部件常常不画在一起，而是画在电路的不同地方，同一电器的不同部件都用相同的文字符号标明，例如接触器的主触头通常画在主电路中，而吸引线圈和辅助触头则画在控制电路中，但它们都用 KM 表示。D、同一种电器一般用相同的字母表示，但在字母的后边加上数码或其他字母下标以示区别，例如两个接触器分别用KM1、KM2 表示，或用 KMF、KMR 表示。E、全部触头都按常态给出。对接触器和各种继电器，常态是指未通电时的状态； 对按钮、 行程开关等，则是指未受外力作用时的状态。F、原理图中，无论是主电路还是辅助电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者垂直布置。G、原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。无直接联系的交叉导线连接点不画黑圆点。在阅读电气原理图以前,必须...
