电气系统调试方案

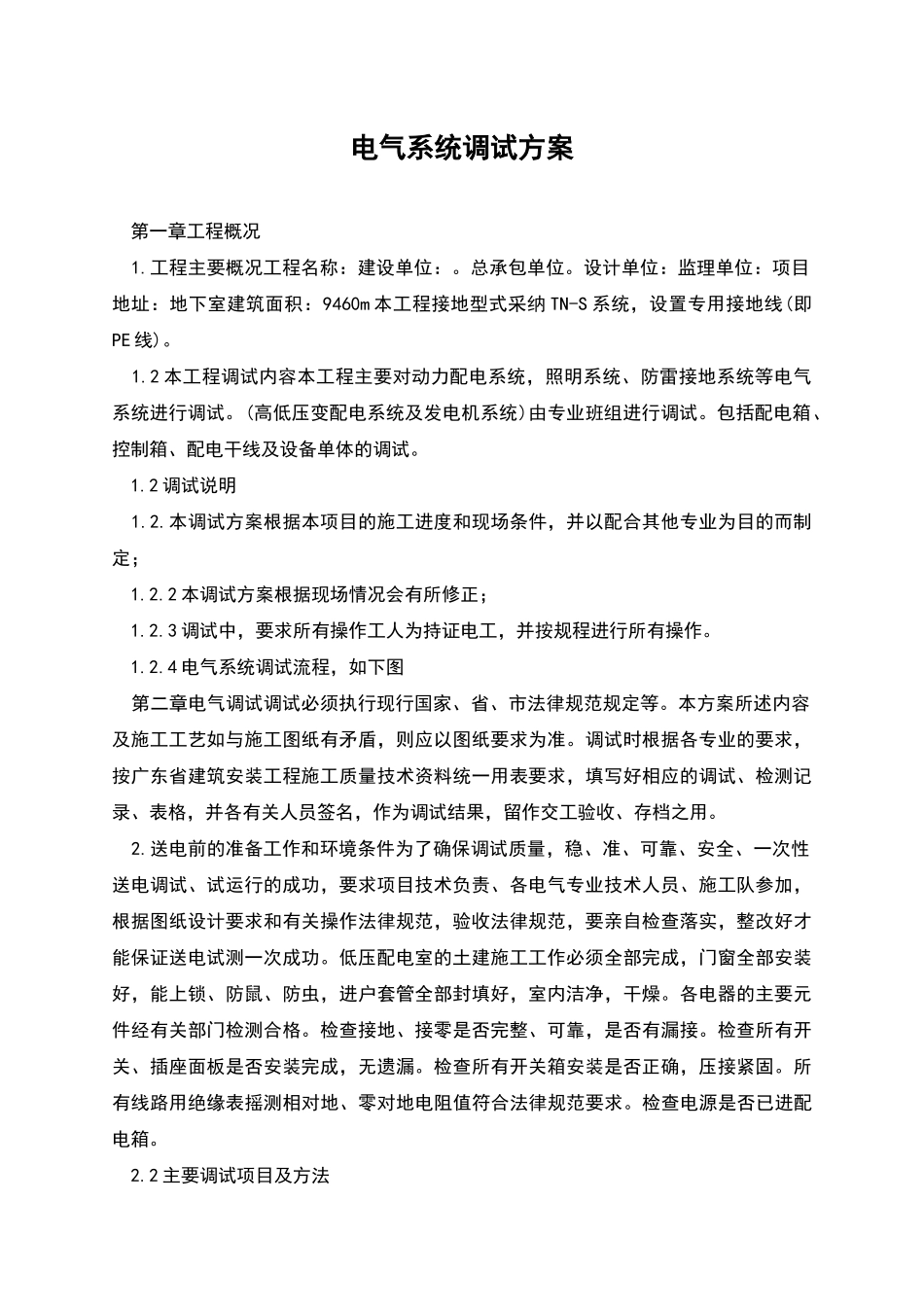

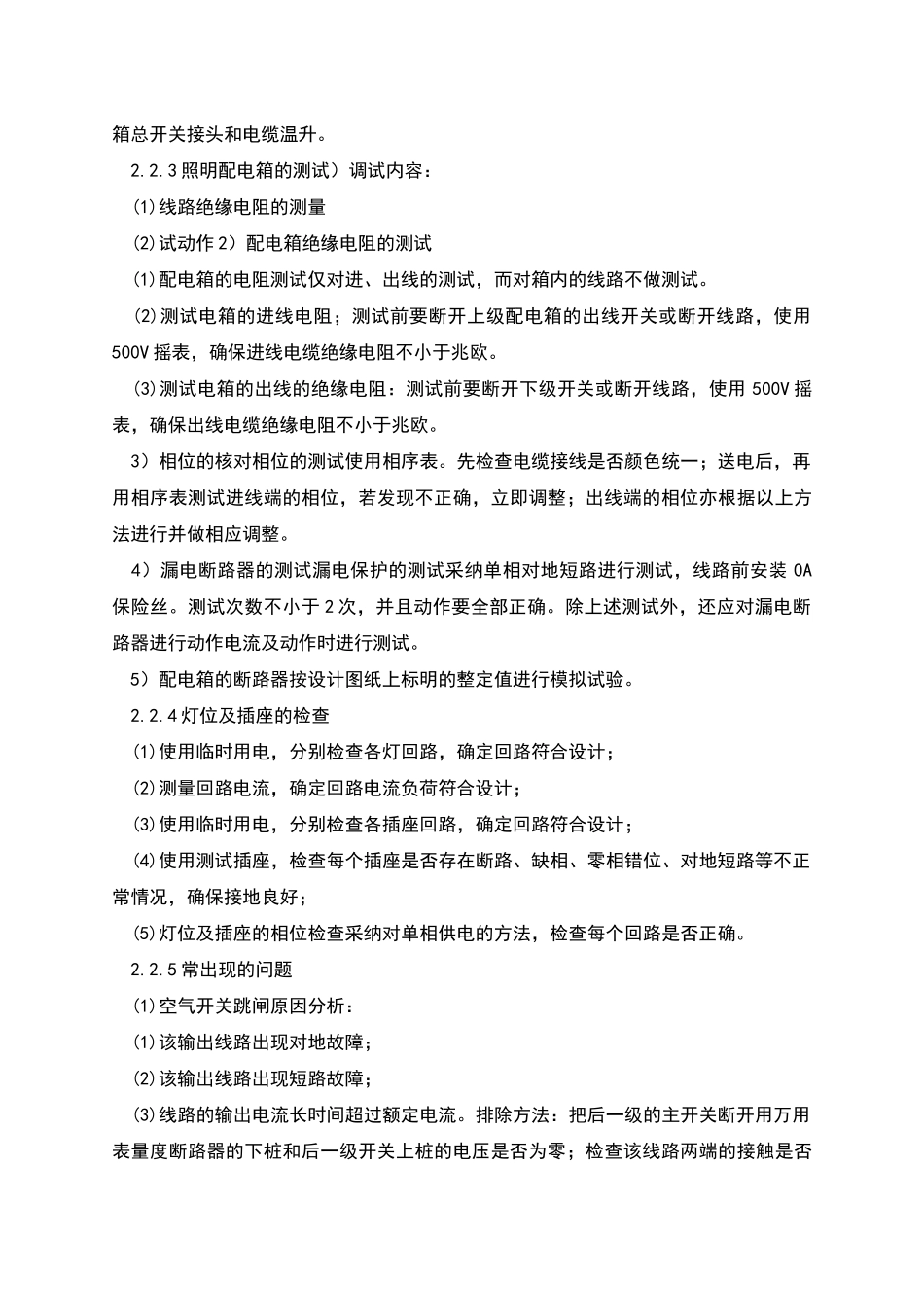

电气系统调试方案 第一章工程概况 1.工程主要概况工程名称：建设单位：。总承包单位。设计单位：监理单位：项目地址：地下室建筑面积：9460m 本工程接地型式采纳 TN-S 系统，设置专用接地线(即PE 线)。 1.2 本工程调试内容本工程主要对动力配电系统，照明系统、防雷接地系统等电气系统进行调试。(高低压变配电系统及发电机系统)由专业班组进行调试。包括配电箱、控制箱、配电干线及设备单体的调试。 1.2 调试说明 1.2.本调试方案根据本项目的施工进度和现场条件，并以配合其他专业为目的而制定； 1.2.2 本调试方案根据现场情况会有所修正； 1.2.3 调试中，要求所有操作工人为持证电工，并按规程进行所有操作。 1.2.4 电气系统调试流程，如下图 第二章电气调试调试必须执行现行国家、省、市法律规范规定等。本方案所述内容及施工工艺如与施工图纸有矛盾，则应以图纸要求为准。调试时根据各专业的要求，按广东省建筑安装工程施工质量技术资料统一用表要求，填写好相应的调试、检测记录、表格，并各有关人员签名，作为调试结果，留作交工验收、存档之用。 2.送电前的准备工作和环境条件为了确保调试质量，稳、准、可靠、安全、一次性送电调试、试运行的成功，要求项目技术负责、各电气专业技术人员、施工队参加，根据图纸设计要求和有关操作法律规范，验收法律规范，要亲自检查落实，整改好才能保证送电试测一次成功。低压配电室的土建施工工作必须全部完成，门窗全部安装好，能上锁、防鼠、防虫，进户套管全部封填好，室内洁净，干燥。各电器的主要元件经有关部门检测合格。检查接地、接零是否完整、可靠，是否有漏接。检查所有开关、插座面板是否安装完成，无遗漏。检查所有开关箱安装是否正确，压接紧固。所有线路用绝缘表摇测相对地、零对地电阻值符合法律规范要求。检查电源是否已进配电箱。 2.2 主要调试项目及方法 2.2.调试的主要项目 1、电缆的测试 2、母线槽的检查、测试 3、低压送电屏至各楼配电箱的送电 4、照明、插座回路的测试 5、配电屏至设备配电箱线路和配电箱的检查 6、设备的调试 7、照明系统的受电 8、水泵的调试、通风设备的调试 2.2.2 电缆的测试及回路受电）记录表格（电缆电线绝缘电阻检查记录）2）电缆线路送电前的测试 (1)绝缘电阻的测试解开电缆首端和终端的电缆头线耳之螺栓，单独测量电缆之绝缘电阻；测试绝缘电阻使用 500V 摇表，确保电缆绝缘电阻不小于兆欧（国家法律规范为0.5 兆...
