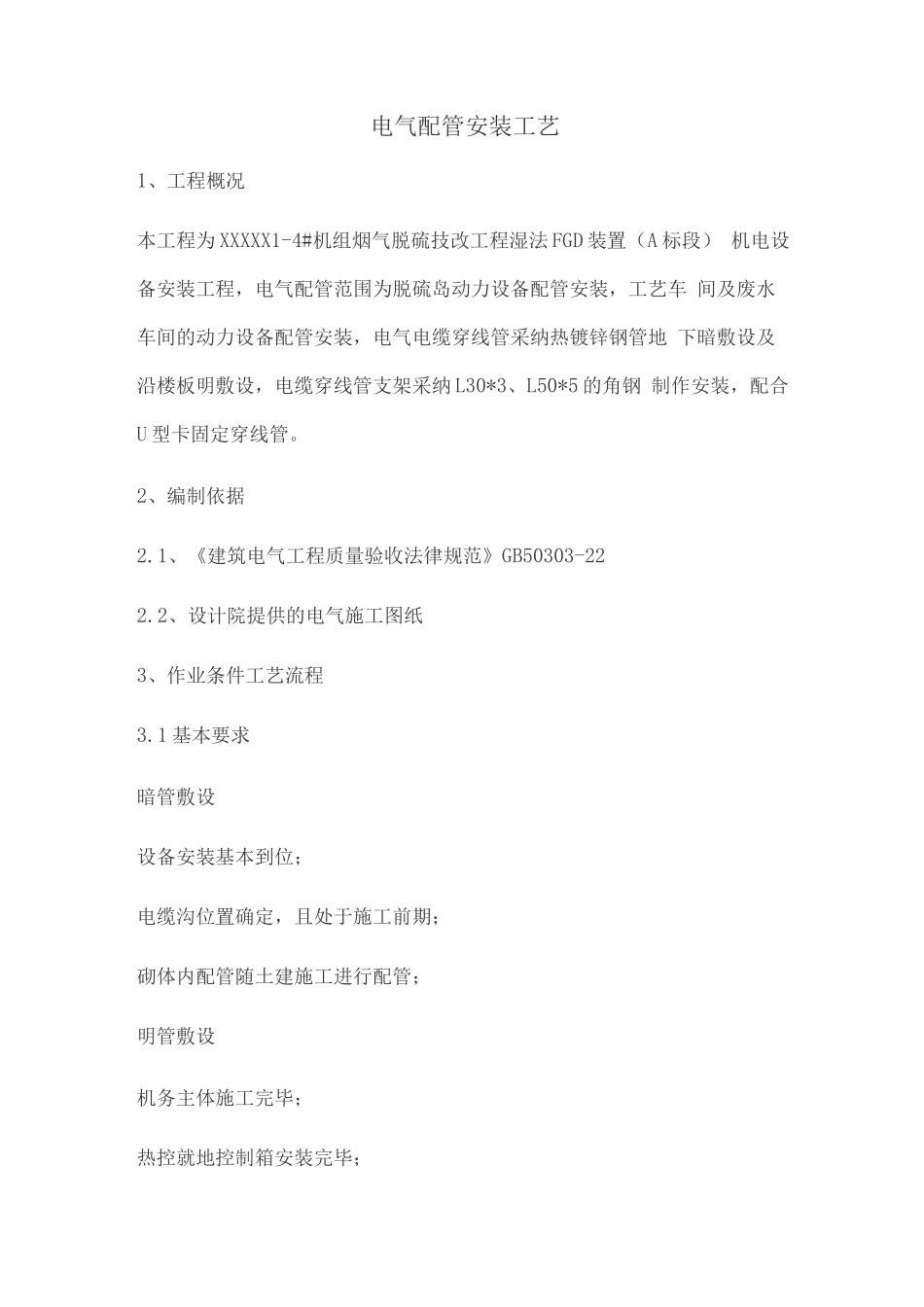

电气配管安装工艺1、工程概况本工程为 XXXXX1-4#机组烟气脱硫技改工程湿法 FGD 装置（A 标段） 机电设备安装工程，电气配管范围为脱硫岛动力设备配管安装，工艺车 间及废水车间的动力设备配管安装，电气电缆穿线管采纳热镀锌钢管地 下暗敷设及沿楼板明敷设，电缆穿线管支架采纳 L30*3、L50*5 的角钢 制作安装，配合U 型卡固定穿线管。2、编制依据2.1、《建筑电气工程质量验收法律规范》GB50303-222.2、设计院提供的电气施工图纸3、作业条件工艺流程3.1 基本要求暗管敷设设备安装基本到位；电缆沟位置确定，且处于施工前期；砌体内配管随土建施工进行配管；明管敷设机务主体施工完毕；热控就地控制箱安装完毕；桥架安装完毕；3.2 材料要求：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足 现场需要。主材：钢管具备有效的产品合格证，镀锌管外表层完 整、无剥落现象。附材：接线盒、拉线盒、直管接头、螺纹管接头、护、管卡、 扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌 层完整无缺。3.3 主要机具3.4 作业人员配备每组）序号名称1电焊机2电锤3电钻4气焊工具5砂轮切割机规格数量2把4把2eia1其要求如下:序号内容. 备注1工作人员要有良好的精神面貌和工作状态。2并且通过安规考试及技能资格审查且具备必要的电气知识’井经《安规》考试合格，方可下现场随同参加指定工作，.3全体工柞人员必须穿绝缘鞋，进入设备区必须戴安全帽。工作 时不得穿短袖'带电工作时必须带手套』作业中互相美心施工安全及时到正违反安全的行为'知道作业 地点、作业任务、知道临近带电部位。工作人员应学会紧急抢救法，特别要学会触电急救。6每组必须至少两人一起工作，其中有一人应为有经装的人员 n 担任监护人。3.5 施工技术交底序号交底内容笛注1电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑2电编管不应有严重锈蚀，在易受机械损伤的地方和在受力较大 姓直埋时，应采纳足锭强度的管材3管应无毛刺和尖锐棱角。:'4电缆管的内径宜为导线外径的 1.5〜2 倍遇电缆管不应有扁瘪或裂缝，管间应采纳接头对接牢固，管端与 设备间用金属软管珪接，电缆管必须用卡子固定牢固。5每根电缆管的弯头不应超过 3 个，直角弯不应超过 2 个.6电缆管应安装牢固「电缱管支持点间的距离不宜超过伽金属电缆管连接应牢固，密封应良好，两管应对准*引至设备的电缆管管位置应便于与设备连接并不阻碍设备拆 装和进出...
