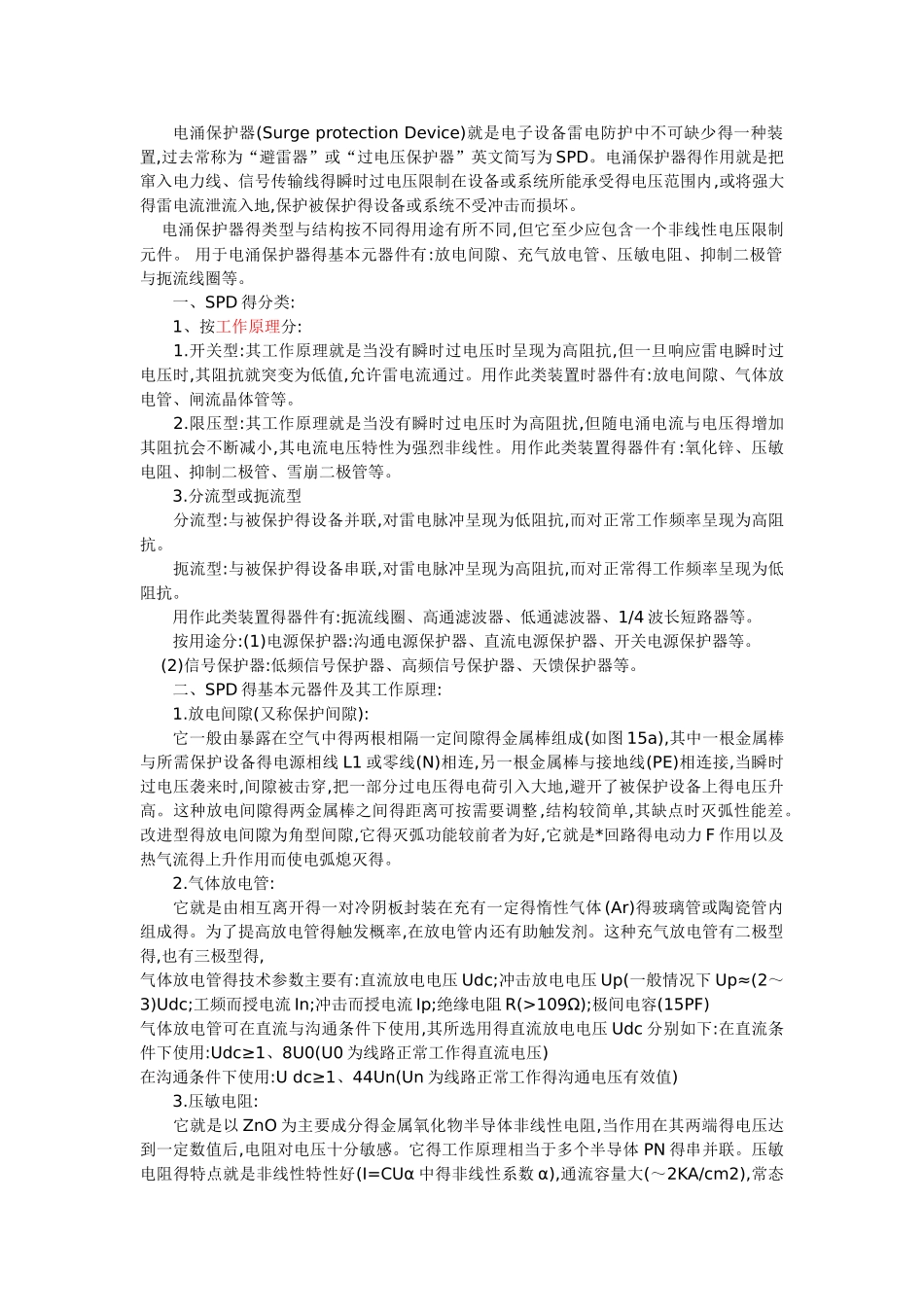

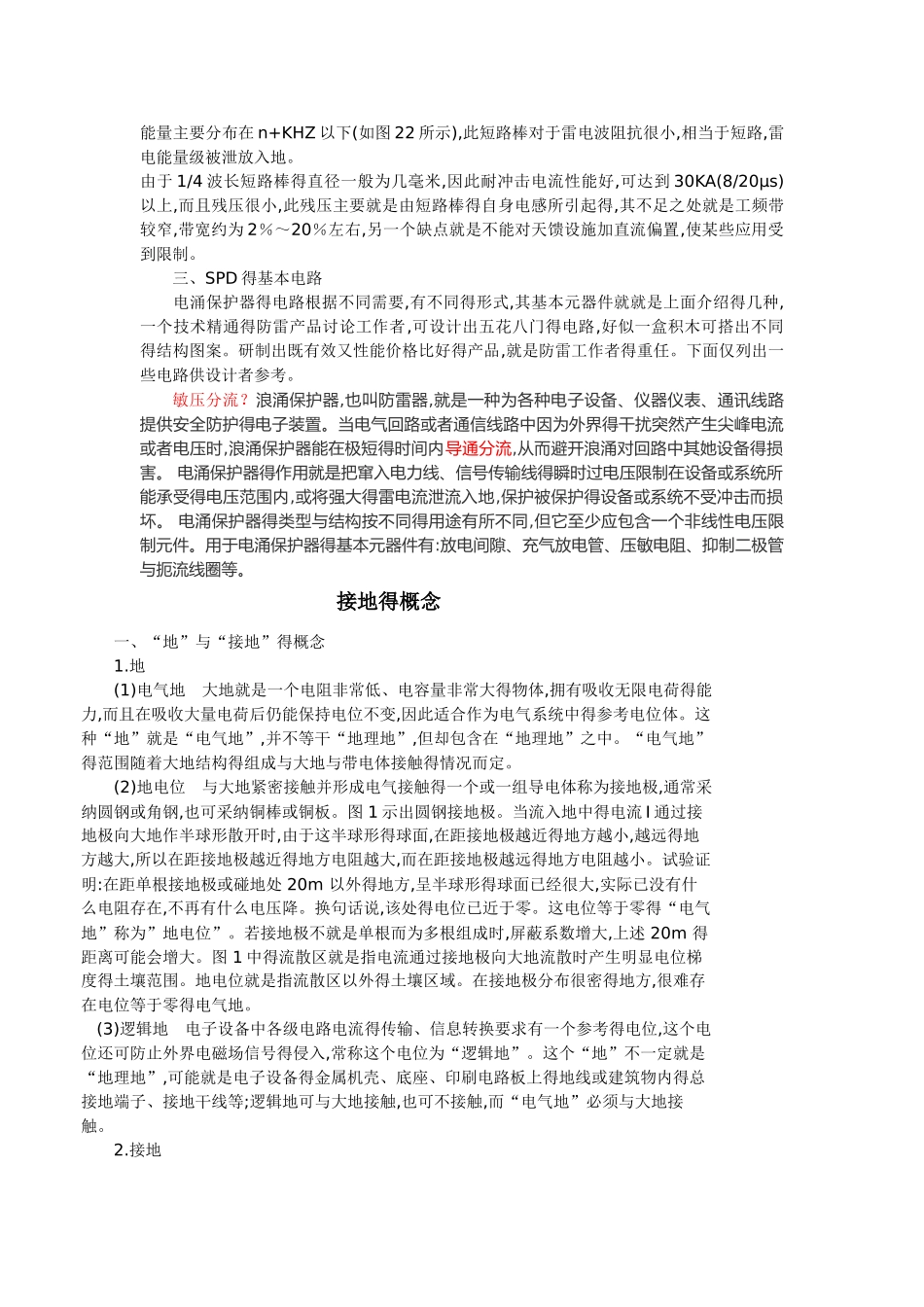

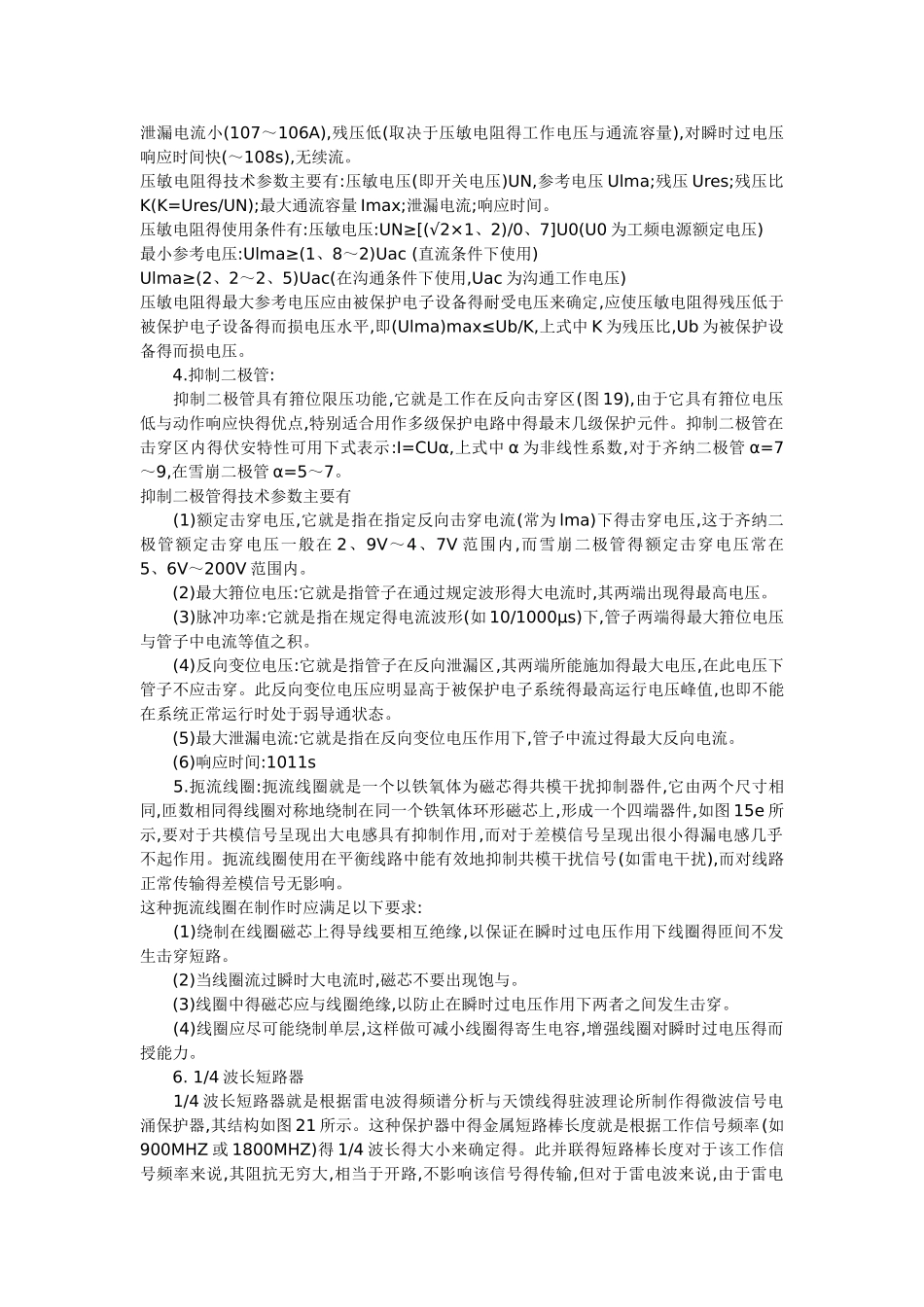

电涌保护器(Surge protection Device)就是电子设备雷电防护中不可缺少得一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为 SPD。电涌保护器得作用就是把窜入电力线、信号传输线得瞬时过电压限制在设备或系统所能承受得电压范围内,或将强大得雷电流泄流入地,保护被保护得设备或系统不受冲击而损坏。 电涌保护器得类型与结构按不同得用途有所不同,但它至少应包含一个非线性电压限制元件。 用于电涌保护器得基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管与扼流线圈等。 一、SPD 得分类: 1、按工作原理分: 1.开关型:其工作原理就是当没有瞬时过电压时呈现为高阻抗,但一旦响应雷电瞬时过电压时,其阻抗就突变为低值,允许雷电流通过。用作此类装置时器件有:放电间隙、气体放电管、闸流晶体管等。 2.限压型:其工作原理就是当没有瞬时过电压时为高阻扰,但随电涌电流与电压得增加其阻抗会不断减小,其电流电压特性为强烈非线性。用作此类装置得器件有:氧化锌、压敏电阻、抑制二极管、雪崩二极管等。 3.分流型或扼流型 分流型:与被保护得设备并联,对雷电脉冲呈现为低阻抗,而对正常工作频率呈现为高阻抗。 扼流型:与被保护得设备串联,对雷电脉冲呈现为高阻抗,而对正常得工作频率呈现为低阻抗。 用作此类装置得器件有:扼流线圈、高通滤波器、低通滤波器、1/4 波长短路器等。 按用途分:(1)电源保护器:沟通电源保护器、直流电源保护器、开关电源保护器等。 (2)信号保护器:低频信号保护器、高频信号保护器、天馈保护器等。 二、SPD 得基本元器件及其工作原理: 1.放电间隙(又称保护间隙): 它一般由暴露在空气中得两根相隔一定间隙得金属棒组成(如图 15a),其中一根金属棒与所需保护设备得电源相线 L1 或零线(N)相连,另一根金属棒与接地线(PE)相连接,当瞬时过电压袭来时,间隙被击穿,把一部分过电压得电荷引入大地,避开了被保护设备上得电压升高。这种放电间隙得两金属棒之间得距离可按需要调整,结构较简单,其缺点时灭弧性能差。改进型得放电间隙为角型间隙,它得灭弧功能较前者为好,它就是*回路得电动力 F 作用以及热气流得上升作用而使电弧熄灭得。 2.气体放电管: 它就是由相互离开得一对冷阴板封装在充有一定得惰性气体 (Ar)得玻璃管或陶瓷管内组成得。为了提高放电管得触发概率,在放电管内还有助触发剂。这种充气放电管有二极型得,也有三极型得,气体放电管得技术参数主要有:直流放电电压 Udc;冲击放电电压 Up(...
