电缆局放试验的特点和要求

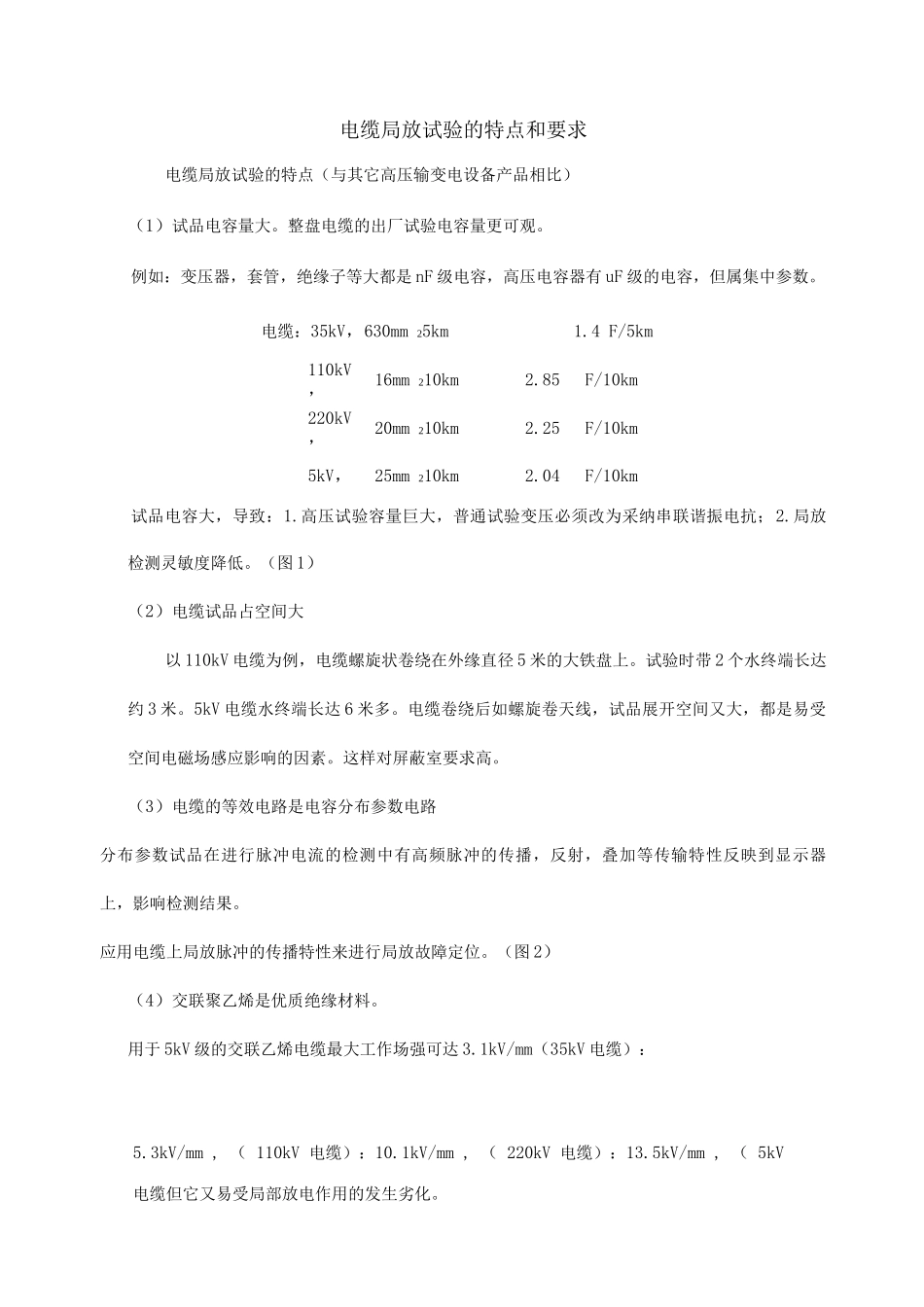

电缆局放试验的特点和要求电缆局放试验的特点（与其它高压输变电设备产品相比）（1）试品电容量大。整盘电缆的出厂试验电容量更可观。例如：变压器，套管，绝缘子等大都是 nF 级电容，高压电容器有 uF 级的电容，但属集中参数。电缆：35kV，630mm 25km1.4 F/5km110kV，16mm 210km2.85F/10km220kV，20mm 210km2.25F/10km5kV，25mm 210km2.04F/10km试品电容大，导致：1.高压试验容量巨大，普通试验变压必须改为采纳串联谐振电抗；2.局放检测灵敏度降低。（图 1）（2）电缆试品占空间大以 110kV 电缆为例，电缆螺旋状卷绕在外缘直径 5 米的大铁盘上。试验时带 2 个水终端长达约 3 米。5kV 电缆水终端长达 6 米多。电缆卷绕后如螺旋卷天线，试品展开空间又大，都是易受空间电磁场感应影响的因素。这样对屏蔽室要求高。（3）电缆的等效电路是电容分布参数电路分布参数试品在进行脉冲电流的检测中有高频脉冲的传播，反射，叠加等传输特性反映到显示器上，影响检测结果。应用电缆上局放脉冲的传播特性来进行局放故障定位。（图 2）（4）交联聚乙烯是优质绝缘材料。用于 5kV 级的交联乙烯电缆最大工作场强可达 3.1kV/mm（35kV 电缆）：5.3kV/mm , （ 110kV 电缆）：10.1kV/mm , （ 220kV 电缆）：13.5kV/mm , （ 5kV电缆但它又易受局部放电作用的发生劣化。这样电缆局放试验标准的允许放电量要求比其它设备或其它品种绝缘低好多，所以要求试验灵敏度高，即背景噪声水平小。这样将全面要求：屏蔽室，接地，电源，设备性能都精确优良。目前，国外正在开发 8kV/10kV 级*LPE 电缆的应用，这就需要更高参数，极低背景噪声水平的局放屏蔽试验系统。总之：在技术上，高压交联电缆的局放检测，公认是各种试品局放试验中要求最高的。二、电缆局放试验设备的要求（1）串联谐振电抗器（图 3）电缆局放试验用可调高压串联谐振电抗器代替普通变压器，试验时供电抗（L）调到与试品电缆电容（C）谐振。从而电抗与电缆的无功功率相互补偿（抵消），电源网络只需承担电抗器，电缆和回路有功损耗部分（R=R 你+日次+日］）该损耗功率为电抗器输出功率的 1/Q倍对交联电缆，Q=40-80因而，达到了节能，节约投资，缩小设备体积。当然，该串联谐振设备应在额定工作电压下无局放（例为＜2PC）（2 电源采纳独立变压器（图 4、5）这里要求电源用独立的 380V 供电，该电源变压器结构初次级绕组有屏蔽隔离措施，这样即便初级绕组中已带有...
