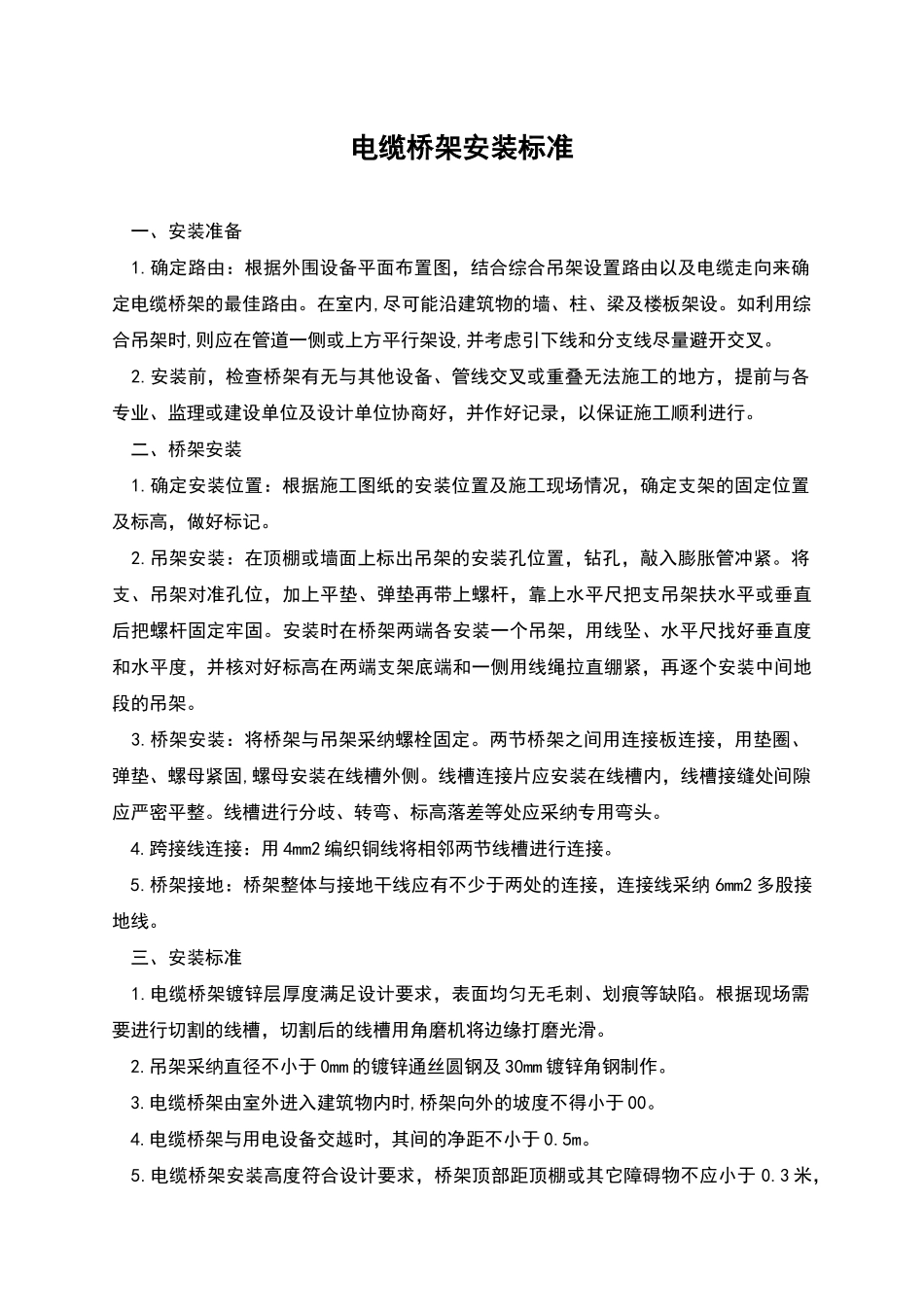

电缆桥架安装标准

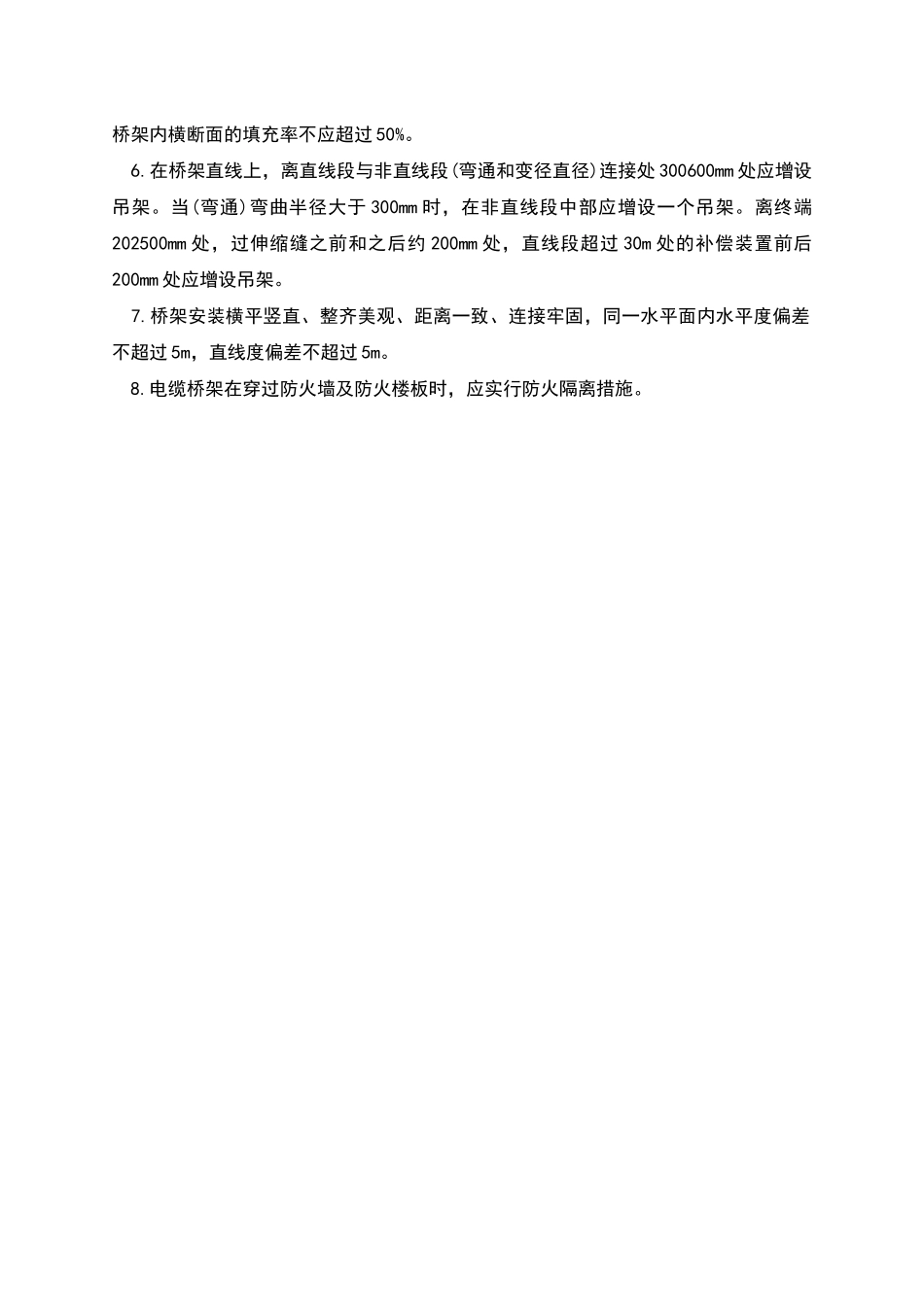

电缆桥架安装标准 一、安装准备 1.确定路由：根据外围设备平面布置图，结合综合吊架设置路由以及电缆走向来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设。如利用综合吊架时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避开交叉。 2.安装前，检查桥架有无与其他设备、管线交叉或重叠无法施工的地方，提前与各专业、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 二、桥架安装 1.确定安装位置：根据施工图纸的安装位置及施工现场情况，确定支架的固定位置及标高，做好标记。 2.吊架安装：在顶棚或墙面上标出吊架的安装孔位置，钻孔，敲入膨胀管冲紧。将支、吊架对准孔位，加上平垫、弹垫再带上螺杆，靠上水平尺把支吊架扶水平或垂直后把螺杆固定牢固。安装时在桥架两端各安装一个吊架，用线坠、水平尺找好垂直度和水平度，并核对好标高在两端支架底端和一侧用线绳拉直绷紧，再逐个安装中间地段的吊架。 3.桥架安装：将桥架与吊架采纳螺栓固定。两节桥架之间用连接板连接，用垫圈、弹垫、螺母紧固,螺母安装在线槽外侧。线槽连接片应安装在线槽内，线槽接缝处间隙应严密平整。线槽进行分歧、转弯、标高落差等处应采纳专用弯头。 4.跨接线连接：用 4mm2 编织铜线将相邻两节线槽进行连接。 5.桥架接地：桥架整体与接地干线应有不少于两处的连接，连接线采纳 6mm2 多股接地线。 三、安装标准 1.电缆桥架镀锌层厚度满足设计要求，表面均匀无毛刺、划痕等缺陷。根据现场需要进行切割的线槽，切割后的线槽用角磨机将边缘打磨光滑。 2.吊架采纳直径不小于 0mm 的镀锌通丝圆钢及 30mm 镀锌角钢制作。 3.电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于 00。 4.电缆桥架与用电设备交越时，其间的净距不小于 0.5m。 5.电缆桥架安装高度符合设计要求，桥架顶部距顶棚或其它障碍物不应小于 0.3 米，桥架内横断面的填充率不应超过 50%。 6.在桥架直线上，离直线段与非直线段(弯通和变径直径)连接处 300600mm 处应增设吊架。当(弯通)弯曲半径大于 300mm 时，在非直线段中部应增设一个吊架。离终端202500mm 处，过伸缩缝之前和之后约 200mm 处，直线段超过 30m 处的补偿装置前后200mm 处应增设吊架。 7.桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过 5m，直线度偏差不超过 5m。 8.电缆桥架在穿过防火墙及防火楼板时，应实行防火隔离措施。
