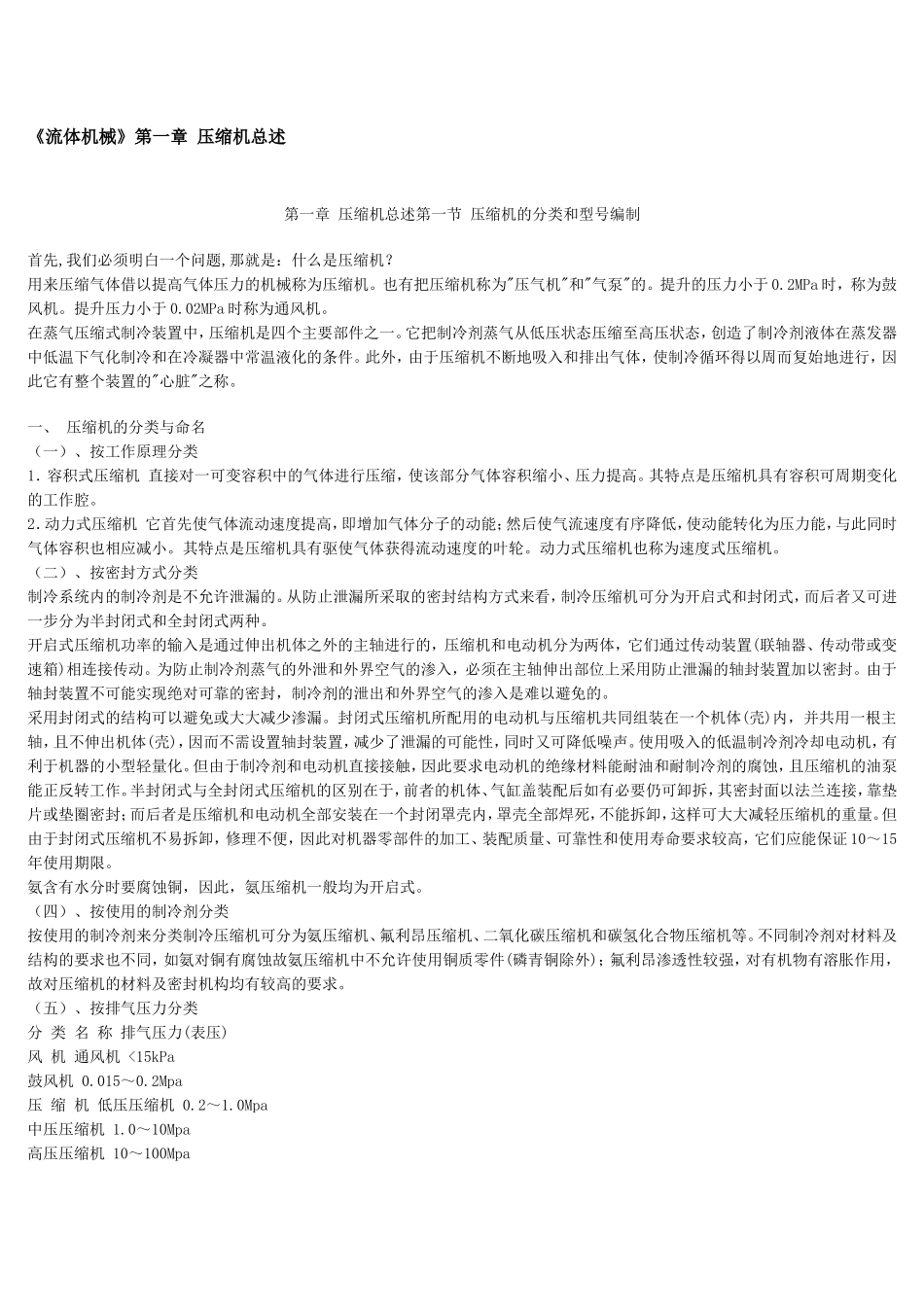

《流体机械》第一章压缩机总述第一章压缩机总述第一节压缩机的分类和型号编制首先,我们必须明白一个问题,那就是：什么是压缩机？用来压缩气体借以提高气体压力的机械称为压缩机。也有把压缩机称为"压气机"和"气泵"的。提升的压力小于0.2MPa时，称为鼓风机。提升压力小于0.02MPa时称为通风机。在蒸气压缩式制冷装置中，压缩机是四个主要部件之一。它把制冷剂蒸气从低压状态压缩至高压状态，创造了制冷剂液体在蒸发器中低温下气化制冷和在冷凝器中常温液化的条件。此外，由于压缩机不断地吸入和排出气体，使制冷循环得以周而复始地进行，因此它有整个装置的"心脏"之称。一、压缩机的分类与命名（一）、按工作原理分类1．容积式压缩机直接对一可变容积中的气体进行压缩，使该部分气体容积缩小、压力提高。其特点是压缩机具有容积可周期变化的工作腔。2．动力式压缩机它首先使气体流动速度提高，即增加气体分子的动能；然后使气流速度有序降低，使动能转化为压力能，与此同时气体容积也相应减小。其特点是压缩机具有驱使气体获得流动速度的叶轮。动力式压缩机也称为速度式压缩机。（二）、按密封方式分类制冷系统内的制冷剂是不允许泄漏的。从防止泄漏所采取的密封结构方式来看，制冷压缩机可分为开启式和封闭式，而后者又可进一步分为半封闭式和全封闭式两种。开启式压缩机功率的输入是通过伸出机体之外的主轴进行的，压缩机和电动机分为两体，它们通过传动装置(联轴器、传动带或变速箱)相连接传动。为防止制冷剂蒸气的外泄和外界空气的渗入，必须在主轴伸出部位上采用防止泄漏的轴封装置加以密封。由于轴封装置不可能实现绝对可靠的密封，制冷剂的泄出和外界空气的渗入是难以避免的。采用封闭式的结构可以避免或大大减少渗漏。封闭式压缩机所配用的电动机与压缩机共同组装在一个机体(壳)内，并共用一根主轴，且不伸出机体(壳)，因而不需设置轴封装置，减少了泄漏的可能性，同时又可降低噪声。使用吸入的低温制冷剂冷却电动机，有利于机器的小型轻量化。但由于制冷剂和电动机直接接触，因此要求电动机的绝缘材料能耐油和耐制冷剂的腐蚀，且压缩机的油泵能正反转工作。半封闭式与全封闭式压缩机的区别在于，前者的机体、气缸盖装配后如有必要仍可卸拆，其密封面以法兰连接，靠垫片或垫圈密封；而后者是压缩机和电动机全部安装在一个封闭罩壳内，罩壳全部焊死，不能拆卸，这样可大大减轻压缩机的重量。但由于封闭式压缩机不易拆卸，修理不便，因此对机器零部件的加工、装配质量、可靠性和使用寿命要求较高，它们应能保证10～15年使用期限。氨含有水分时要腐蚀铜，因此，氨压缩机一般均为开启式。（四）、按使用的制冷剂分类按使用的制冷剂来分类制冷压缩机可分为氨压缩机、氟利昂压缩机、二氧化碳压缩机和碳氢化合物压缩机等。不同制冷剂对材料及结构的要求也不同，如氨对铜有腐蚀故氨压缩机中不允许使用铜质零件(磷青铜除外)；氟利昂渗透性较强，对有机物有溶胀作用，故对压缩机的材料及密封机构均有较高的要求。（五）、按排气压力分类分类名称排气压力(表压)风机通风机<15kPa鼓风机0.015～0.2Mpa压缩机低压压缩机0.2～1.0Mpa中压压缩机1.0～10Mpa高压压缩机10～100Mpa超高压压缩机>100Mpa按排气压力分类时，压缩机进气压力为大气压力或小于0.2MPa。对于进气压力高于0.2MPa的压缩机，特称为"增压压缩机"，这种压缩机在空气动力方面应用较多，例如化工厂中常用的循环气压缩机(循环泵)即为增压压缩机的一种。（六）、按压缩级数分类单级压缩机气体仅通过一次工作腔或叶轮压缩两级压缩机气体顺次通过两次工作腔或叶轮压缩多级压缩机气体顺次通过多次工作腔或叶轮压缩，相应通过几次便是几级压缩机在容积式压缩机中，每经过一次工作腔压缩后，气体便进入冷却器中进行一次冷却；而在动力式压缩机中，往往经过两次或两次以上叶轮压缩后，才进入冷却器进行冷却，并把每进行一次冷却的数个压缩级合称为一个段。在日本把容积式压缩机的级称为"段"。我国个别地区，个别文献受此影响，也把级称为段。（七）、按容积流量分类名称容积流量／(m3／min)微型压缩机<1小型压缩机1～10中型压缩机10～100...
