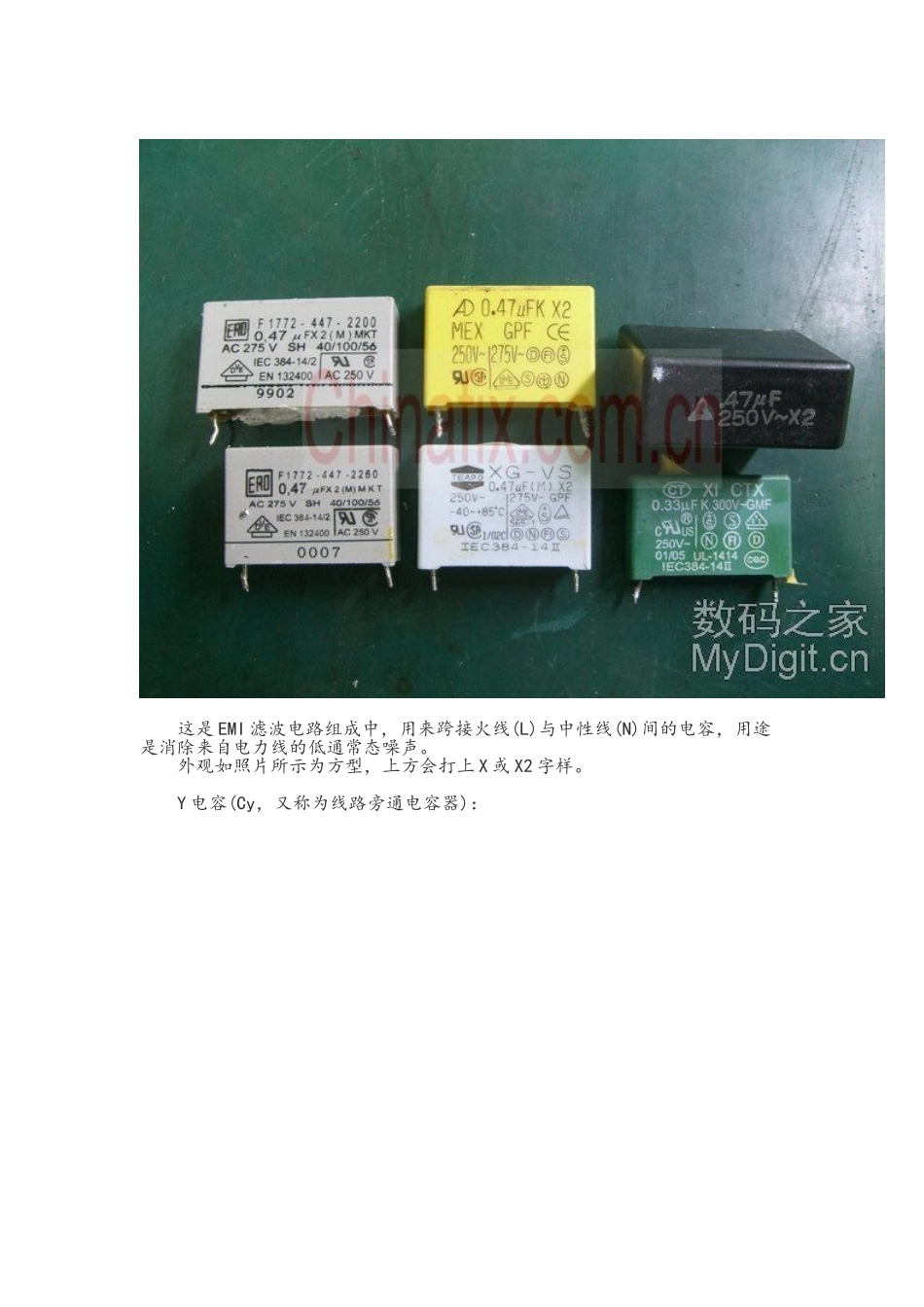

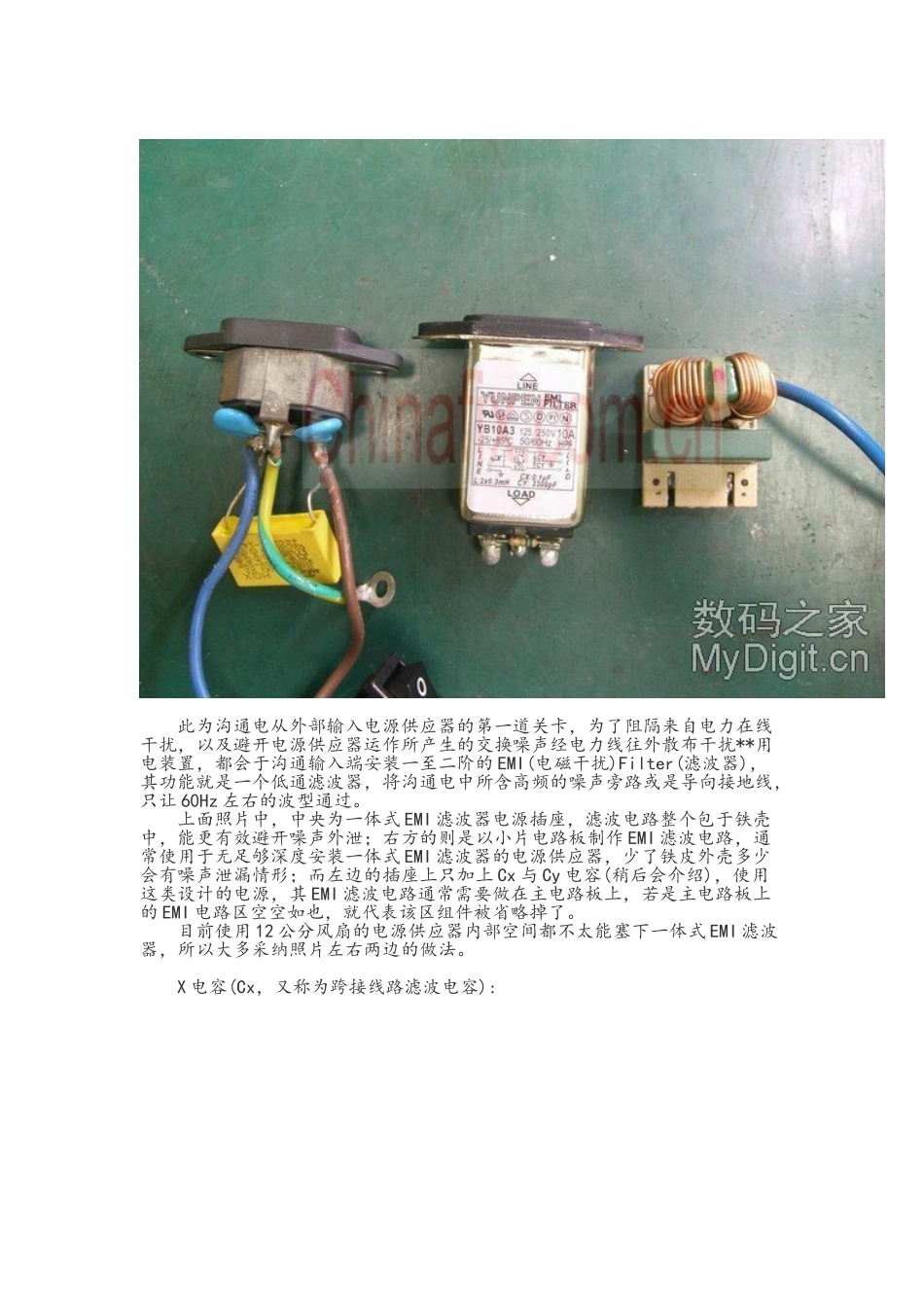

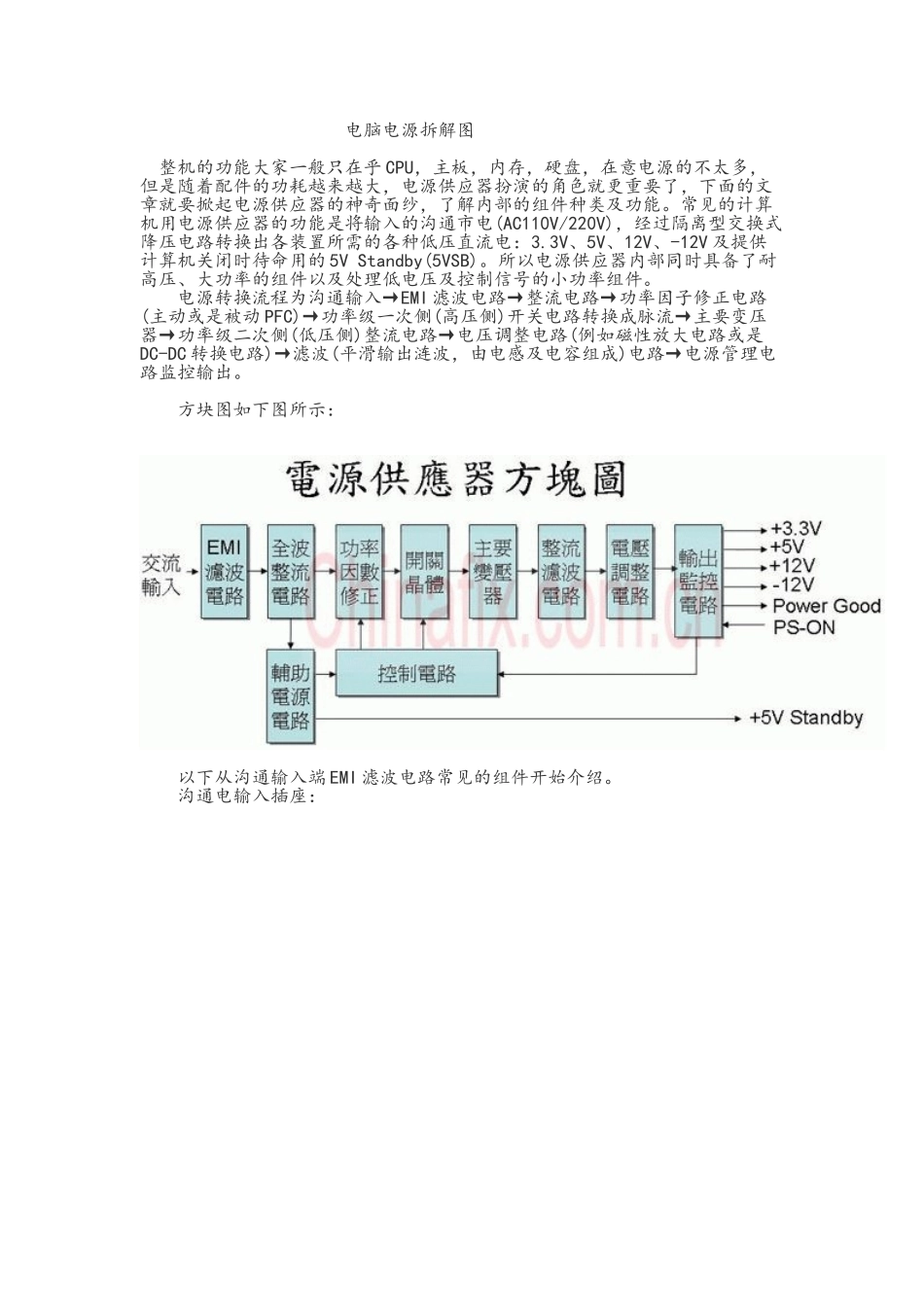

电脑电源拆解图 整机的功能大家一般只在乎 CPU，主板，内存，硬盘，在意电源的不太多，但是随着配件的功耗越来越大，电源供应器扮演的角色就更重要了，下面的文章就要掀起电源供应器的神奇面纱，了解内部的组件种类及功能。常见的计算机用电源供应器的功能是将输入的沟通市电(AC110V/220V)，经过隔离型交换式降压电路转换出各装置所需的各种低压直流电：3.3V、5V、12V、-12V 及提供计算机关闭时待命用的 5V Standby(5VSB)。所以电源供应器内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。 电源转换流程为沟通输入→EMI 滤波电路→整流电路→功率因子修正电路(主动或是被动 PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC 转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。 方块图如下图所示： 以下从沟通输入端 EMI 滤波电路常见的组件开始介绍。 沟通电输入插座： 此为沟通电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避开电源供应器运作所产生的交换噪声经电力线往外散布干扰**用电装置，都会于沟通输入端安装一至二阶的 EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将沟通电中所含高频的噪声旁路或是导向接地线，只让 60Hz 左右的波型通过。 上面照片中，中央为一体式 EMI 滤波器电源插座，滤波电路整个包于铁壳中，能更有效避开噪声外泄；右方的则是以小片电路板制作 EMI 滤波电路，通常使用于无足够深度安装一体式 EMI 滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上 Cx 与 Cy 电容(稍后会介绍)，使用这类设计的电源，其 EMI 滤波电路通常需要做在主电路板上，若是主电路板上的 EMI 电路区空空如也，就代表该区组件被省略掉了。 目前使用 12 公分风扇的电源供应器内部空间都不太能塞下一体式 EMI 滤波器，所以大多采纳照片左右两边的做法。 X 电容(Cx，又称为跨接线路滤波电容): 这是 EMI 滤波电路组成中，用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。 外观如照片所示为方型，上方会打上 X 或 X2 字样。 Y 电容(Cy，又称为线路旁通电容器)： Y 电容为跨接于浮接地(FG)和火线(L)/中性线(N)之间，用来消除高通常态及共态噪声。 而计算机...
