电路分析课程电子教案

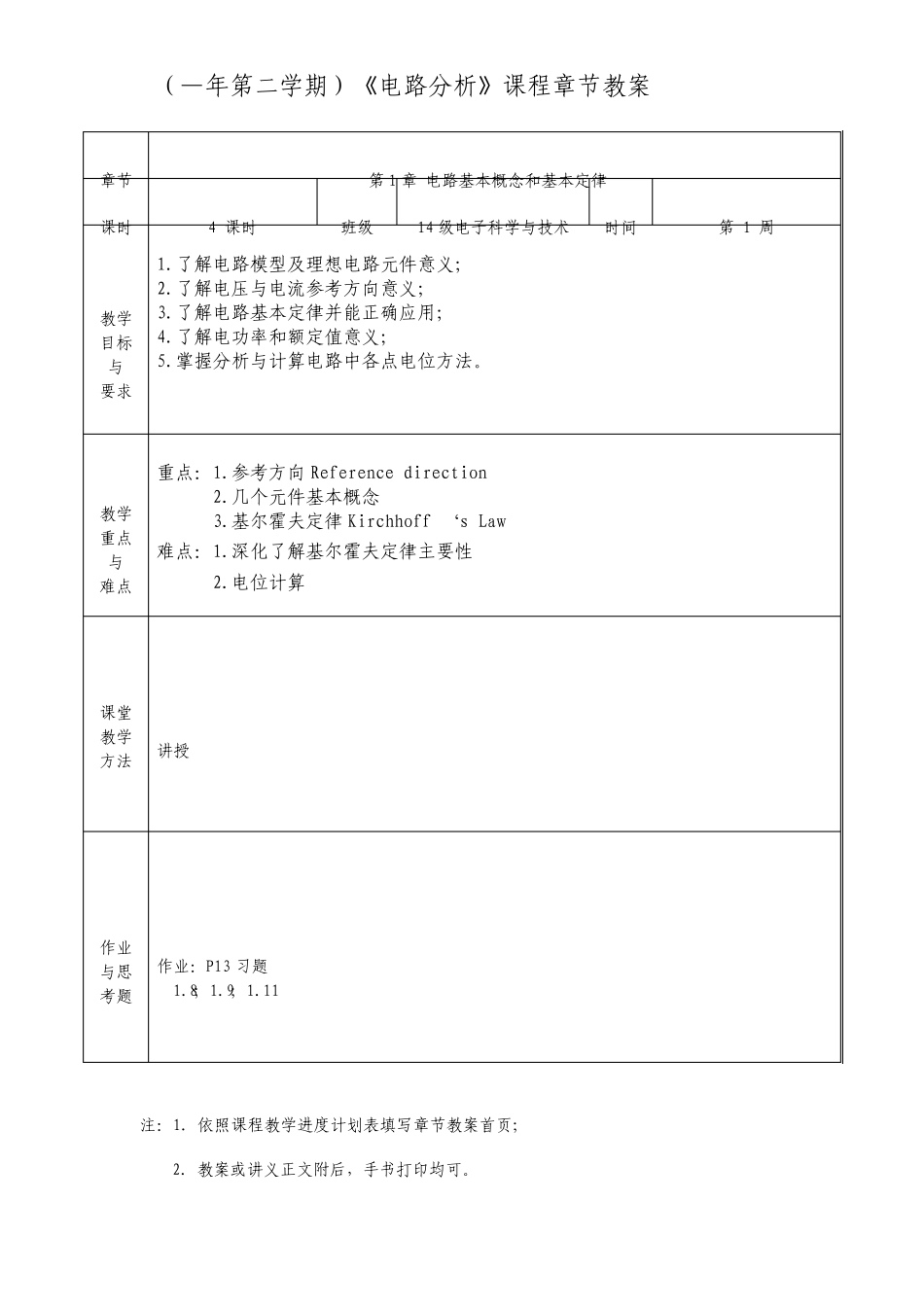

电路分析教案 （—年第二学期）《电路分析》课程章节教案 注：1．依照课程教学进度计划表填写章节教案首页； 2．教案或讲义正文附后，手书打印均可。 章节 第 1 章 电路基本概念和基本定律 课时 4 课时 班级 14 级电子科学与技术 时间 第 1 周 教学目标与 要求 1.了解电路模型及理想电路元件意义； 2.了解电压与电流参考方向意义； 3.了解电路基本定律并能正确应用； 4.了解电功率和额定值意义； 5.掌握分析与计算电路中各点电位方法。 教学重点与 难点 重点：1.参考方向 Reference direction 2.几个元件基本概念 3.基尔霍夫定律 Kirchhoff ‘s Law 难点：1.深化了解基尔霍夫定律主要性 2.电位计算 课堂教学方法 讲授 作业与思考题 作业：P13 习题 1.8；1.9；1.11 1.1电路和电路模型 1.1.1电路组成 电路是电流通路，是为了实现某种功效由电工设备或电路元件按一定方式组合而成。 1. 电路作用 (1) 实现电能传输、分配与转换 (2)实现信号传递与处理 2. 电路组成部分 1.1．2电路模型 为了便于用数学方法分析电路，将实际电路模型化，用足以反应其电磁性质理想电路元件或其组合来模拟实际电路中器件，从而组成与实际电路相对应电路模型。 1.2 电流、电压及其参考方向 1.2.1电流及其参考方向 1．定义：单位时间内经过导体横截面电量。习惯上讲正电荷运动方向要求为电流方向。其定义式为： dtdqti)( 2．符号：i (或 I ) 3．单位：安A 4． 分类：直流（direct current，简称dc或 DC ）——电流大小和方向不随时间改变，也称恒定电流。能够用符号I表示。 沟通（alternating current），简称ac或 AC ）——电流大小和方向都随时间改变，也称交变电流。 参考方向 ：在分析与计算电路时，对电量任意假定方向。一个分析方法。 电流参考方向表示方法 1.2.2电压及其参考方向 1．定义：a、b 两点间电压表征单位正电荷由 a 点转移到b 点时所取得或失去能量。 其定义式为： dqdwtu)( 假如正电荷从a 转移到b，取得能量，则a 点为低电位，b 点为高电位，即a 为负极，b 为正极。 2．符号：u (或 U ) 3．单位：伏V 分类：直流电压与沟通电压 电压参考方向表示方法 物理中对基本物理量要求方向 1.3电功率和电能量 1.3.1电功率定义 电流定律能够推广应用于包围部分电路任一假设闭合面。 1.5.2基尔霍夫电压定律(KVL 定律) 任一瞬间，从回路中任一点出发，沿...
