电路图基础知识教程

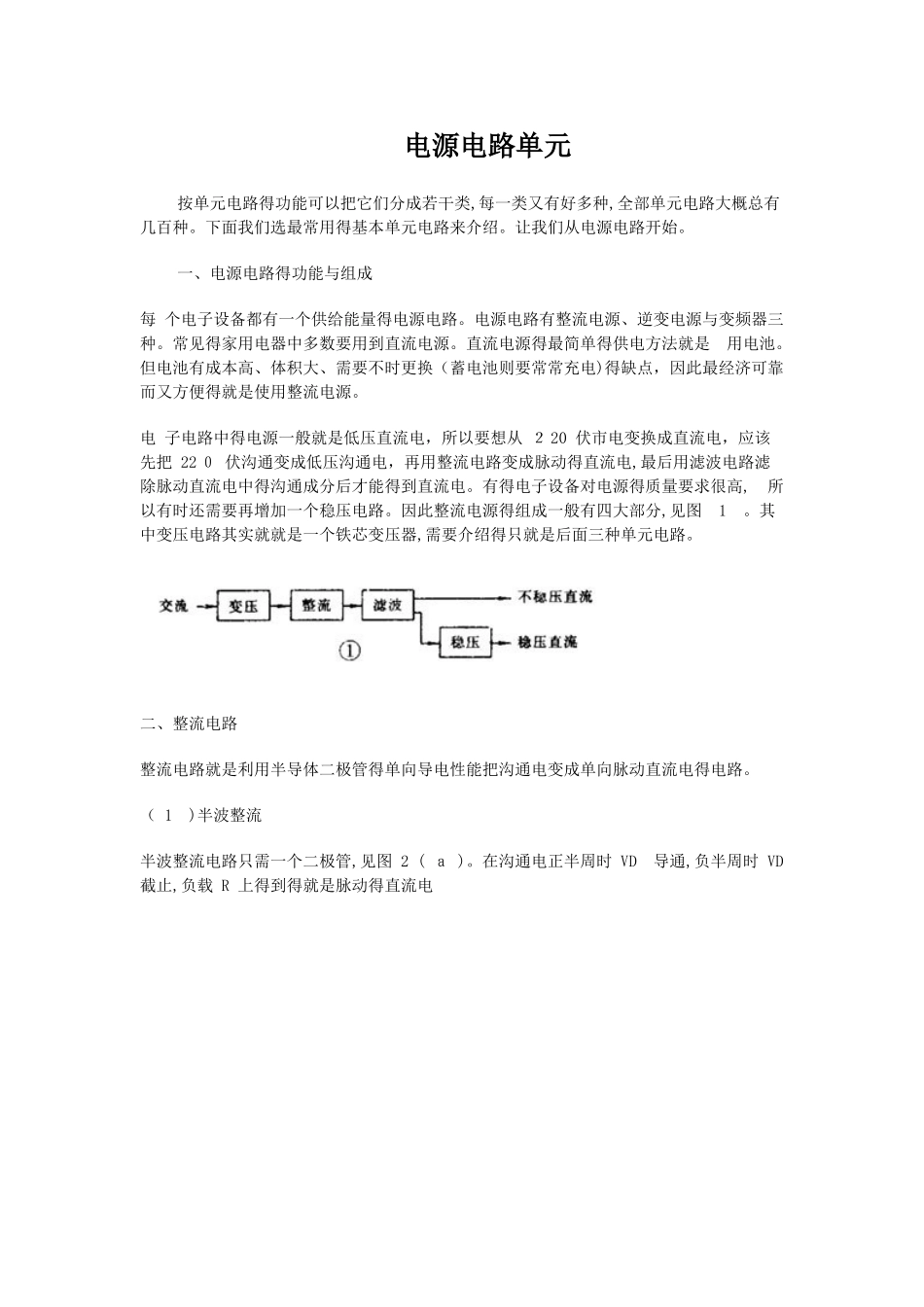

电源电路单元按单元电路得功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。下面我们选最常用得基本单元电路来介绍。让我们从电源电路开始。一、电源电路得功能与组成每 个电子设备都有一个供给能量得电源电路。电源电路有整流电源、逆变电源与变频器三种。常见得家用电器中多数要用到直流电源。直流电源得最简单得供电方法就是 用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要常常充电)得缺点，因此最经济可靠而又方便得就是使用整流电源。电 子电路中得电源一般就是低压直流电，所以要想从 ２ 20 伏市电变换成直流电，应该先把 22 ０ 伏沟通变成低压沟通电，再用整流电路变成脉动得直流电,最后用滤波电路滤除脉动直流电中得沟通成分后才能得到直流电。有得电子设备对电源得质量要求很高, 所以有时还需要再增加一个稳压电路。因此整流电源得组成一般有四大部分,见图 1 。其中变压电路其实就就是一个铁芯变压器,需要介绍得只就是后面三种单元电路。二、整流电路整流电路就是利用半导体二极管得单向导电性能把沟通电变成单向脉动直流电得电路。（ 1 )半波整流半波整流电路只需一个二极管,见图 2 ( ａ )。在沟通电正半周时 VD 导通,负半周时 VD 截止,负载 R 上得到得就是脉动得直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头得两个圈数相同得次级线圈，见图 2 ( ｂ )。负载 R L 上得到得就是脉动得全波整流电流,输出电压比半波整流电路高。( 3 )全波桥式整流用 ４ 个二极管组成得桥式整流电路可以使用只有单个次级线圈得变压器,见图 2 ( c )。负载上得电流波形与输出电压值与全波整流电路相同。（ 4 )倍压整流用多个二极管与 电容器可以获得较高得直流电压。图 ２ ( d )就是一个二倍压整流电路。当 U ２ 为负半周时 ＶＤ 1 导通, C1 被充电, Ｃ 1 上最高电压可接近 1、４ U2 ；当 U２ 正半周时 VD2 导通, C1 上得电压与 U ２ 叠加在一起对 Ｃ 2 充电,使 Ｃ 2 上电压接近 ２、8U ２ ，就是 C1 上电压得 2 倍，所以叫倍压整流电路。三、滤波电路整流后得到得就是脉动直流电,假如加上滤波电路滤除脉动直流电中得沟通成分,就可得到平滑得直流电。 ( 1 ）电容滤波 把电容器与负载并联,如图 3 ( a ),正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑得直流电。 ( ２ )电感滤波 ...
