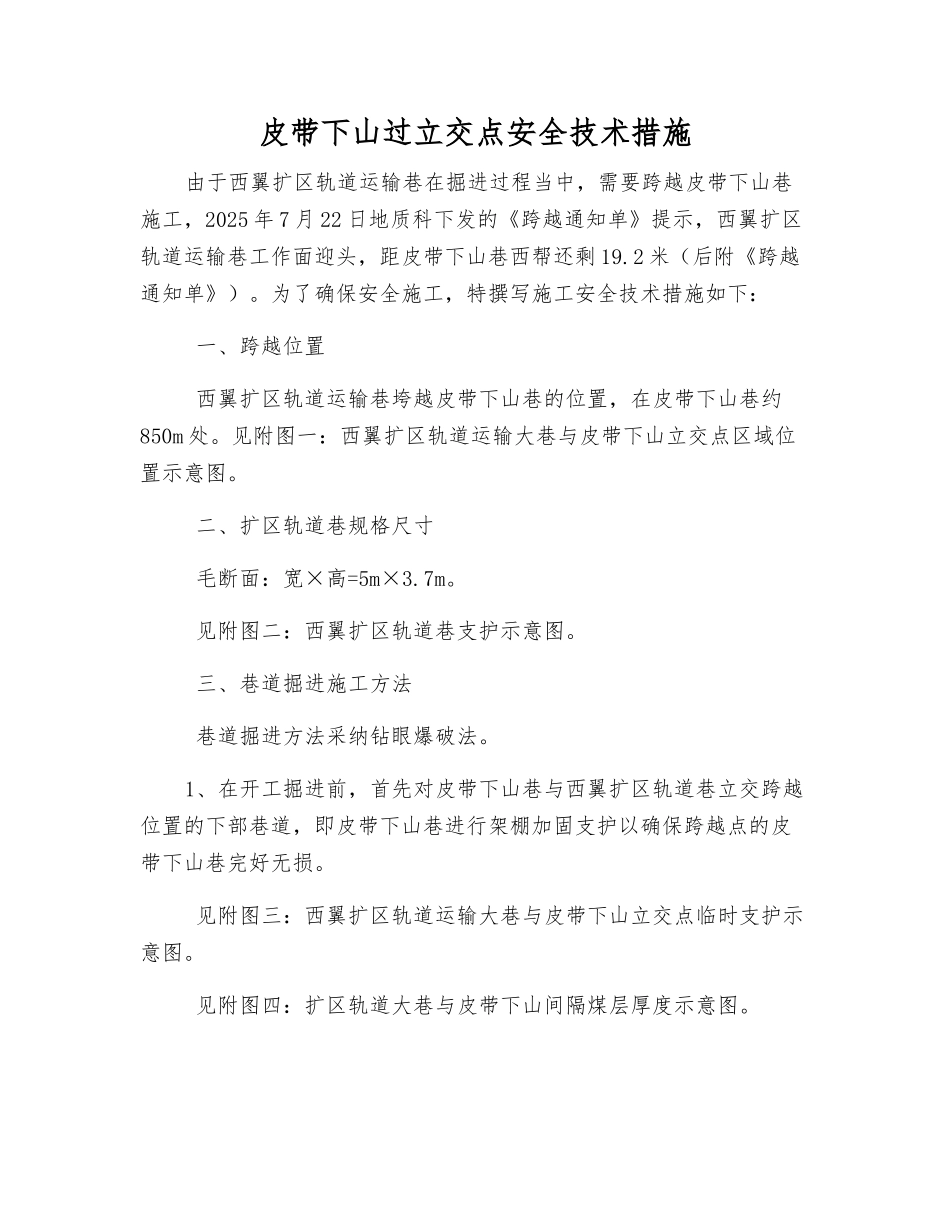

皮带下山过立交点安全技术措施由于西翼扩区轨道运输巷在掘进过程当中，需要跨越皮带下山巷施工，2025 年 7 月 22 日地质科下发的《跨越通知单》提示，西翼扩区轨道运输巷工作面迎头，距皮带下山巷西帮还剩 19.2 米（后附《跨越通知单》）。为了确保安全施工，特撰写施工安全技术措施如下： 一、跨越位置 西翼扩区轨道运输巷垮越皮带下山巷的位置，在皮带下山巷约850m 处。见附图一：西翼扩区轨道运输大巷与皮带下山立交点区域位置示意图。 二、扩区轨道巷规格尺寸 毛断面：宽×高=5m×3.7m。 见附图二：西翼扩区轨道巷支护示意图。 三、巷道掘进施工方法 巷道掘进方法采纳钻眼爆破法。1、在开工掘进前，首先对皮带下山巷与西翼扩区轨道巷立交跨越位置的下部巷道，即皮带下山巷进行架棚加固支护以确保跨越点的皮带下山巷完好无损。 见附图三：西翼扩区轨道运输大巷与皮带下山立交点临时支护示意图。 见附图四：扩区轨道大巷与皮带下山间隔煤层厚度示意图。2、施工队组要严格根据测量组在皮带下山巷道内标注的中线位置，对跨越点的皮带下山巷进行支护。支护范围为给定中线的上下两侧各 3500mm。3、出煤方式采纳人工攉煤到刮板机上，由刮板机--皮带机--地面。 四、通风系统 通风采纳局扇压入式通风，在西翼扩区皮带巷机电硐室入口安装两台 FBD-N06.3-2×22KW 对旋式风机，一台运转，一台备用。都采纳双电源双风机组合开关自动切换，开关型号：QBZ-4×120/1140(660)SF,风筒规格为?800mm 柔性胶质阻燃双反边风筒向工作面供风，工作面风量为 350m3/min,回风口风量为 360 m3/min。 新奇风流线路： 副斜井--轨道下山--西翼扩区皮带巷机电硐室入口处风机--工作面。 污风流线路：工作面--西翼扩区轨道大巷--西翼扩区轨道大巷与西翼扩区带式输送机大巷联络巷--西翼扩区带式输送机大巷机头硐室--西翼扩区带式输送机大巷机头硐室与总回风联络巷--总回风下山--回风斜井--地面。 见附图五：西翼扩区轨道大巷掘进通风系统示意图。 每次装药前、放炮前、放炮后都要检查瓦斯，一旦情况异常，要立即汇报调度室和通风科进行处理，瓦斯浓度必须在 0.8℅以下，方可放炮。 五、 施工支护要求1、支护形式与规格：西翼扩区轨道大巷采纳锚网索喷射混凝土联合支护的形式。 顶锚杆每排布置 5 根,间排距为 1000×900mm。垂直与顶板安装。最外一根距帮 200mm。安装顶锚杆使用一支 K2335 型和一支 Z2360 型树脂药卷，K 型在上 Z 型...
