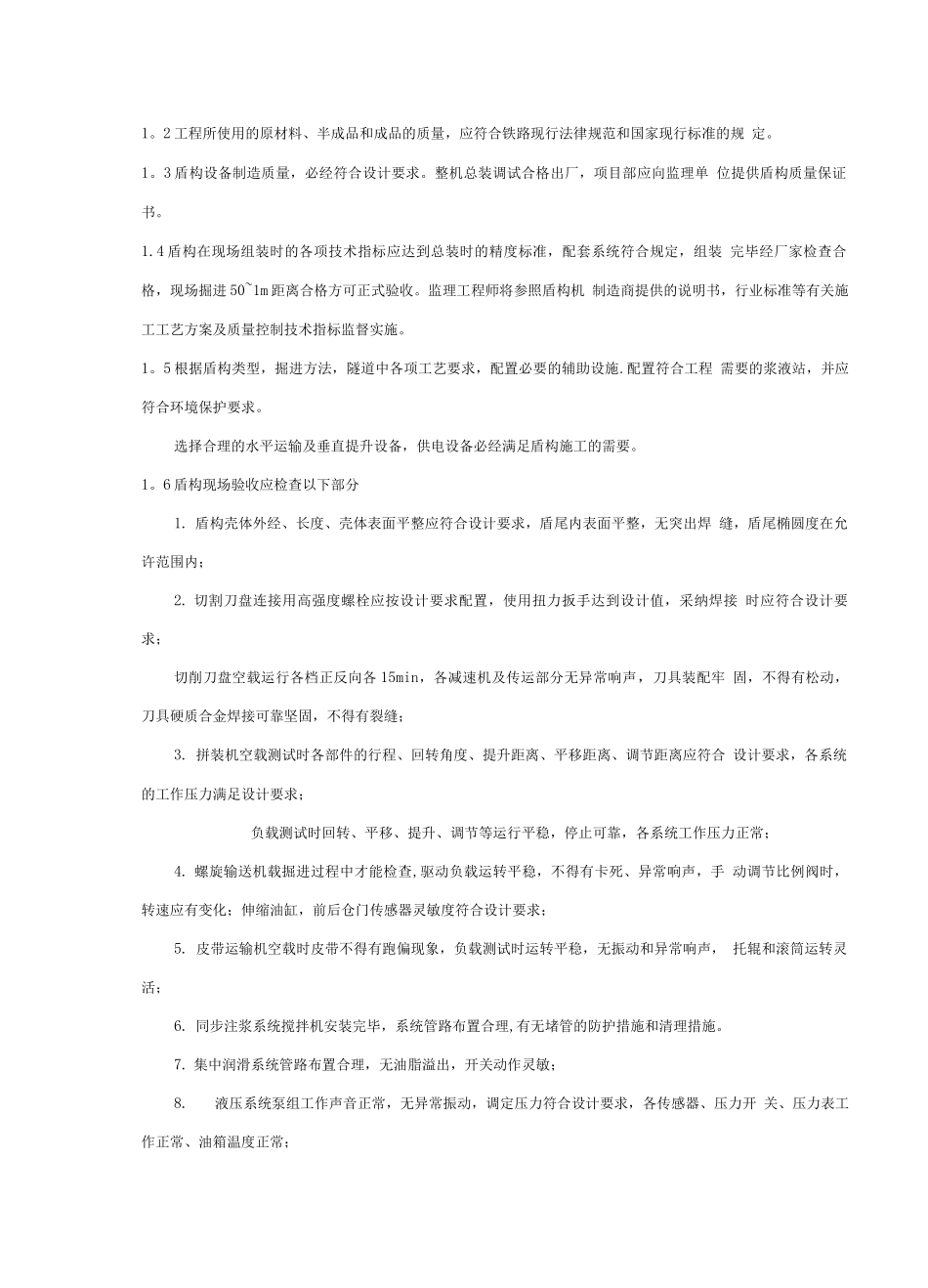

盾构法隧道工程监理细则1。施工准备1.1 盾构井隧道施工前，监理人员应掌握盾构法隧道工程监理工作流程。施工过程施工准备 施工测量工作竖井盾构选型 <盾构组装调试管片制作A <管片拼装*监理工作—1.熟悉设计文件，核对设计图纸，参加设计技术交底；2.复核项目部的交桩复测资料和施工放样测量1.参照《辅助坑道工程》竖井监理工作要求相隧道施工运输1.按设计和验收标准要求对施工过程进行监督 检查，包括施工试验、检验工作。2.按设计和验收标准要求对工程检验批、分项、 分部进行检查和验收。壁后注浆,I隧道防水 v监控量测I盾构到站和转场盾构掘进结束单位工程验收1.2.审查施工技术文件；整理监理资料;1。2 工程所使用的原材料、半成品和成品的质量，应符合铁路现行法律规范和国家现行标准的规 定。1。3 盾构设备制造质量，必经符合设计要求。整机总装调试合格出厂，项目部应向监理单 位提供盾构质量保证书。1.4 盾构在现场组装时的各项技术指标应达到总装时的精度标准，配套系统符合规定，组装 完毕经厂家检查合格，现场掘进 50~1m 距离合格方可正式验收。监理工程师将参照盾构机 制造商提供的说明书，行业标准等有关施工工艺方案及质量控制技术指标监督实施。1。5 根据盾构类型，掘进方法，隧道中各项工艺要求，配置必要的辅助设施.配置符合工程 需要的浆液站，并应符合环境保护要求。选择合理的水平运输及垂直提升设备，供电设备必经满足盾构施工的需要。1。6 盾构现场验收应检查以下部分1. 盾构壳体外经、长度、壳体表面平整应符合设计要求，盾尾内表面平整，无突出焊 缝，盾尾椭圆度在允许范围内；2. 切割刀盘连接用高强度螺栓应按设计要求配置，使用扭力扳手达到设计值，采纳焊接 时应符合设计要求；切削刀盘空载运行各档正反向各 15min，各减速机及传运部分无异常响声，刀具装配牢 固，不得有松动，刀具硬质合金焊接可靠坚固，不得有裂缝；3. 拼装机空载测试时各部件的行程、回转角度、提升距离、平移距离、调节距离应符合 设计要求，各系统的工作压力满足设计要求；负载测试时回转、平移、提升、调节等运行平稳，停止可靠，各系统工作压力正常；4. 螺旋输送机载掘进过程中才能检查,驱动负载运转平稳，不得有卡死、异常响声，手 动调节比例阀时，转速应有变化；伸缩油缸，前后仓门传感器灵敏度符合设计要求；5. 皮带运输机空载时皮带不得有跑偏现象，负载测试时运转平稳，无振动和异常响声， 托辊和滚筒运转...
