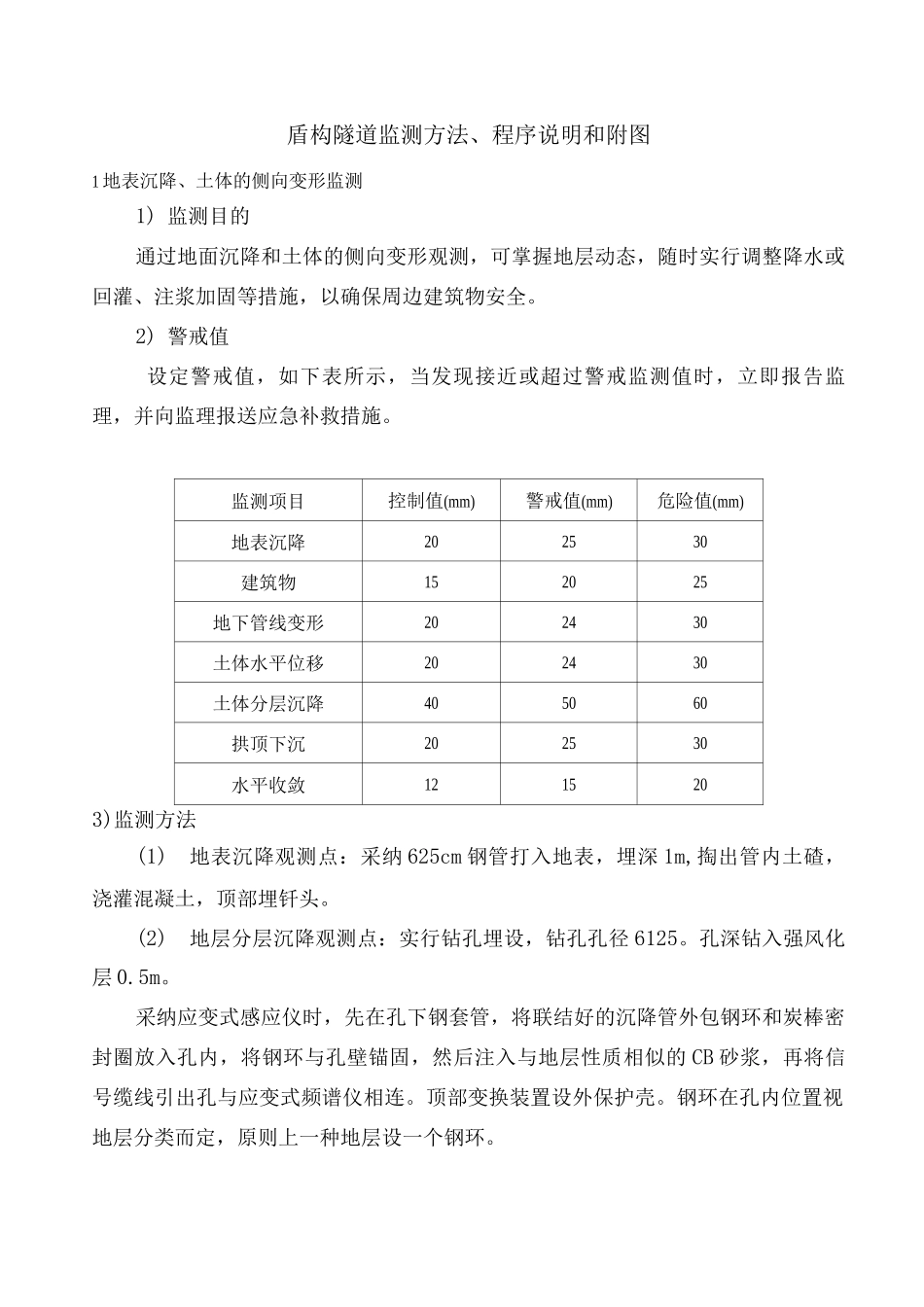

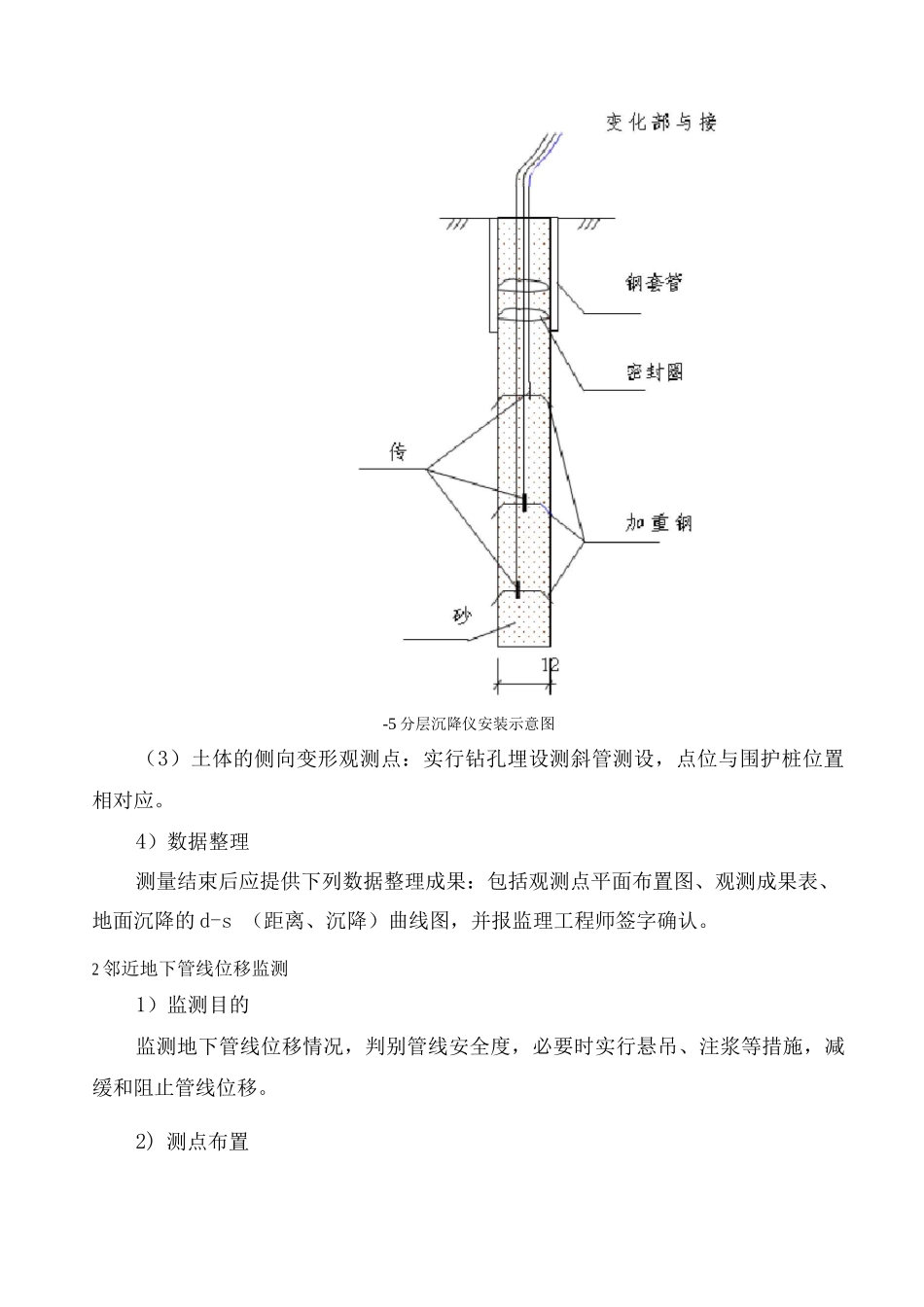

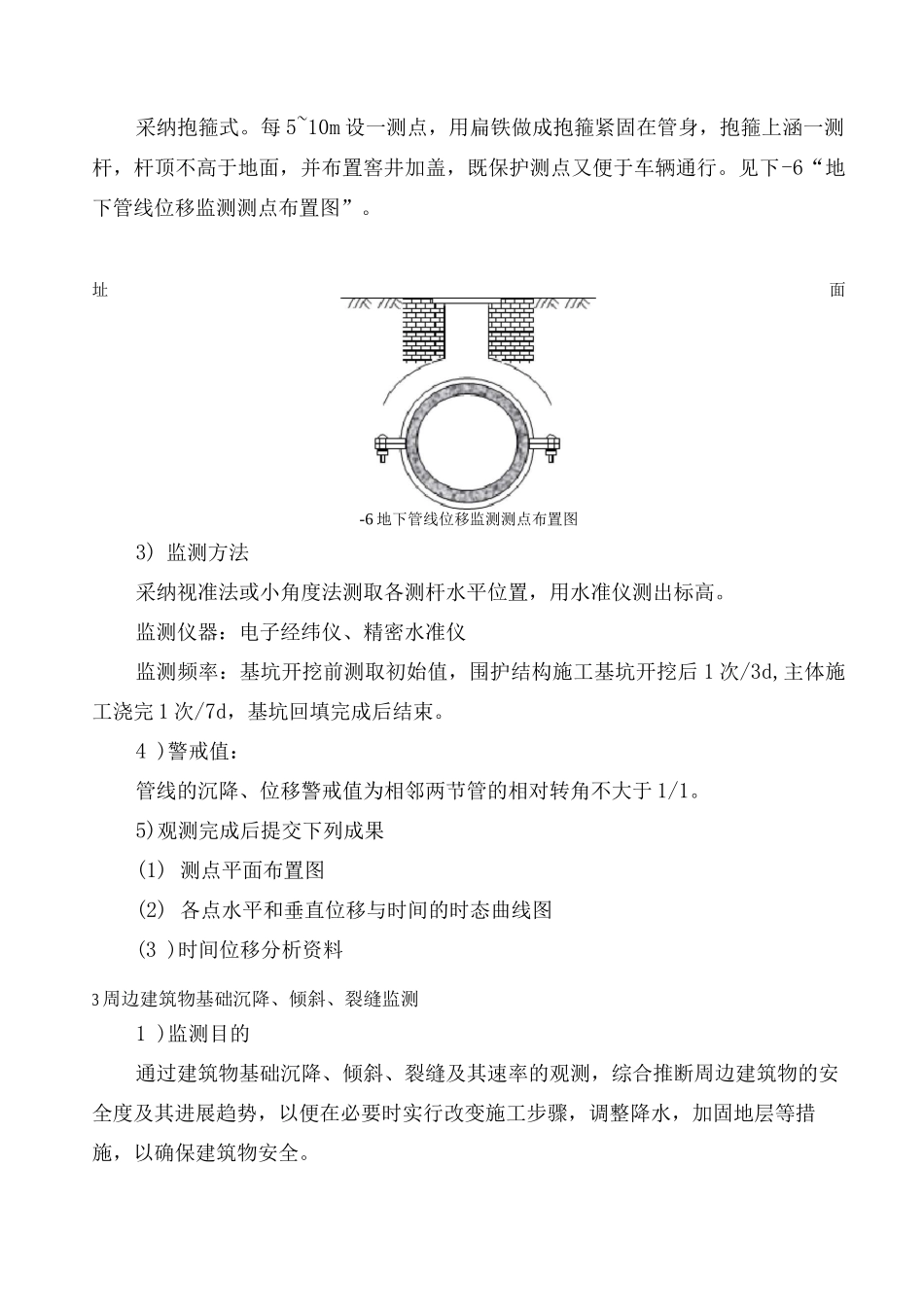

盾构隧道监测方法、程序说明和附图1 地表沉降、土体的侧向变形监测1) 监测目的通过地面沉降和土体的侧向变形观测，可掌握地层动态，随时实行调整降水或回灌、注浆加固等措施，以确保周边建筑物安全。2) 警戒值设定警戒值，如下表所示，当发现接近或超过警戒监测值时，立即报告监理，并向监理报送应急补救措施。监测项目控制值(mm)警戒值(mm)危险值(mm)地表沉降202530建筑物152025地下管线变形202430土体水平位移202430土体分层沉降405060拱顶下沉202530水平收敛1215203)监测方法(1)地表沉降观测点：采纳 625cm 钢管打入地表，埋深 1m,掏出管内土碴，浇灌混凝土，顶部埋钎头。(2)地层分层沉降观测点：实行钻孔埋设，钻孔孔径 6125。孔深钻入强风化层 0.5m。采纳应变式感应仪时，先在孔下钢套管，将联结好的沉降管外包钢环和炭棒密封圈放入孔内，将钢环与孔壁锚固，然后注入与地层性质相似的 CB 砂浆，再将信号缆线引出孔与应变式频谱仪相连。顶部变换装置设外保护壳。钢环在孔内位置视地层分类而定，原则上一种地层设一个钢环。-5 分层沉降仪安装示意图（3）土体的侧向变形观测点：实行钻孔埋设测斜管测设，点位与围护桩位置相对应。4）数据整理测量结束后应提供下列数据整理成果：包括观测点平面布置图、观测成果表、地面沉降的 d-s （距离、沉降）曲线图，并报监理工程师签字确认。2 邻近地下管线位移监测1）监测目的监测地下管线位移情况，判别管线安全度，必要时实行悬吊、注浆等措施，减缓和阻止管线位移。2) 测点布置采纳抱箍式。每 5~10m 设一测点，用扁铁做成抱箍紧固在管身，抱箍上涵一测杆，杆顶不高于地面，并布置窖井加盖，既保护测点又便于车辆通行。见下-6“地下管线位移监测测点布置图”。址面-6 地下管线位移监测测点布置图3) 监测方法采纳视准法或小角度法测取各测杆水平位置，用水准仪测出标高。监测仪器：电子经纬仪、精密水准仪监测频率：基坑开挖前测取初始值，围护结构施工基坑开挖后 1 次/3d,主体施工浇完 1 次/7d，基坑回填完成后结束。4 )警戒值：管线的沉降、位移警戒值为相邻两节管的相对转角不大于 1/1。5)观测完成后提交下列成果(1) 测点平面布置图(2) 各点水平和垂直位移与时间的时态曲线图(3 )时间位移分析资料3 周边建筑物基础沉降、倾斜、裂缝监测1 )监测目的通过建筑物基础沉降、倾斜、裂缝及其速率的观测，综合推断周边建筑物的安全度及其进展趋势，以便在必要时实行改变施工步骤...
