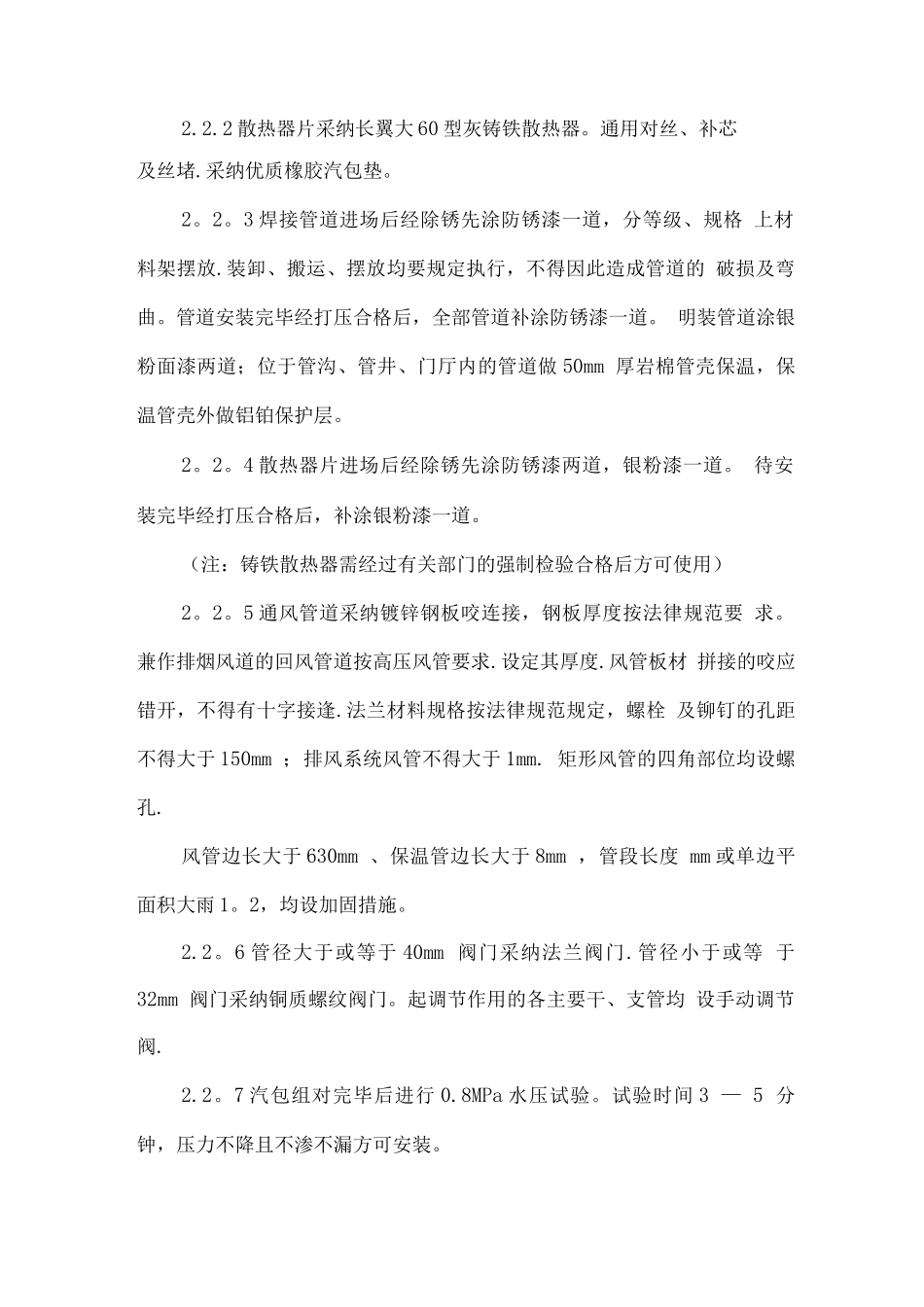

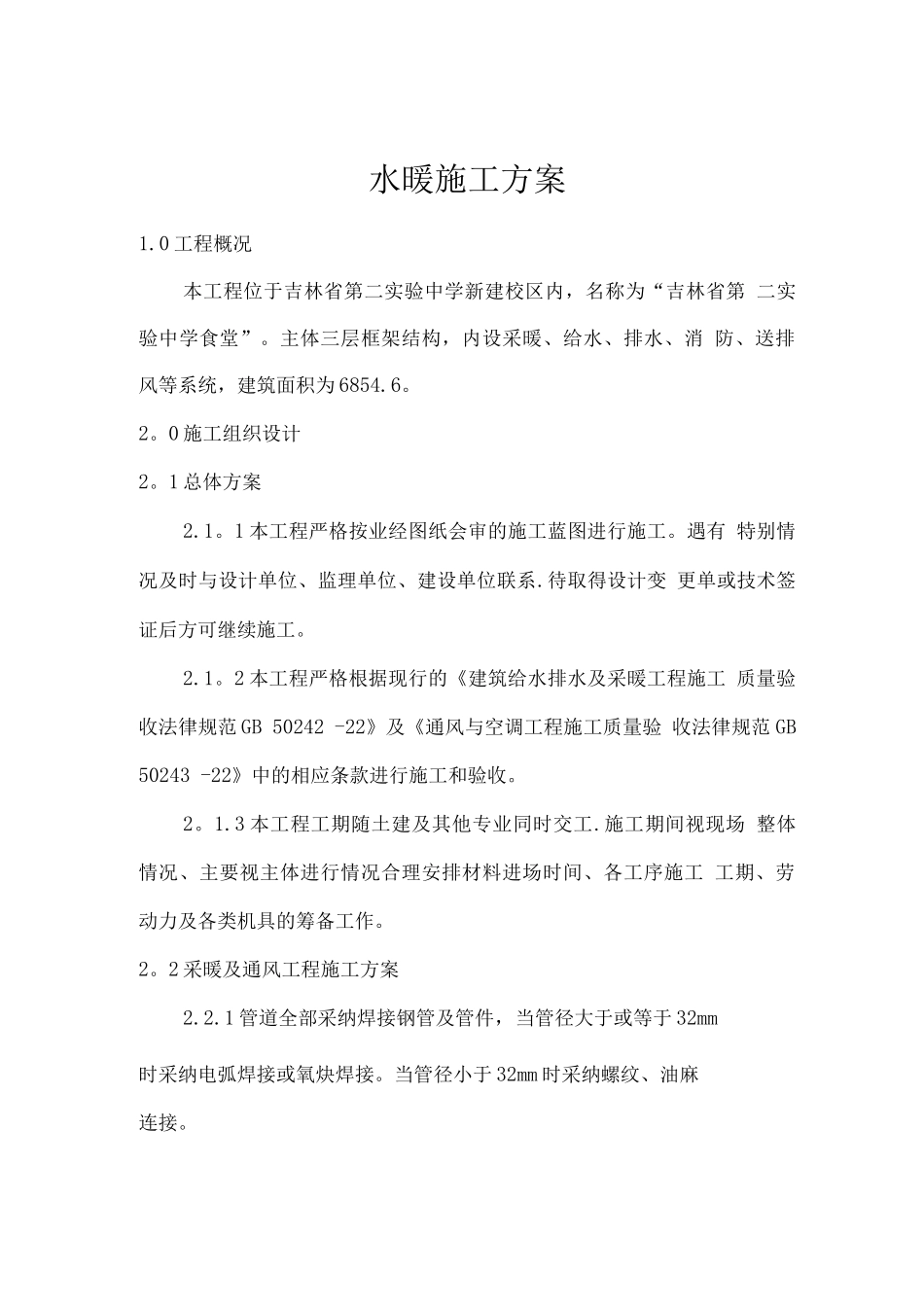

水暖施工方案1.0 工程概况本工程位于吉林省第二实验中学新建校区内，名称为“吉林省第 二实验中学食堂”。主体三层框架结构，内设采暖、给水、排水、消 防、送排风等系统，建筑面积为 6854.6。2。0 施工组织设计2。1 总体方案2.1。1 本工程严格按业经图纸会审的施工蓝图进行施工。遇有 特别情况及时与设计单位、监理单位、建设单位联系.待取得设计变 更单或技术签证后方可继续施工。2.1。2 本工程严格根据现行的《建筑给水排水及采暖工程施工 质量验收法律规范 GB 50242 -22》及《通风与空调工程施工质量验 收法律规范 GB 50243 -22》中的相应条款进行施工和验收。2。1.3 本工程工期随土建及其他专业同时交工.施工期间视现场 整体情况、主要视主体进行情况合理安排材料进场时间、各工序施工 工期、劳动力及各类机具的筹备工作。2。2 采暖及通风工程施工方案2.2.1 管道全部采纳焊接钢管及管件，当管径大于或等于 32mm时采纳电弧焊接或氧炔焊接。当管径小于 32mm 时采纳螺纹、油麻连接。2.2.2 散热器片采纳长翼大 60 型灰铸铁散热器。通用对丝、补芯及丝堵.采纳优质橡胶汽包垫。2。2。3 焊接管道进场后经除锈先涂防锈漆一道，分等级、规格 上材料架摆放.装卸、搬运、摆放均要规定执行，不得因此造成管道的 破损及弯曲。管道安装完毕经打压合格后，全部管道补涂防锈漆一道。 明装管道涂银粉面漆两道；位于管沟、管井、门厅内的管道做 50mm 厚岩棉管壳保温，保温管壳外做铝铂保护层。2。2。4 散热器片进场后经除锈先涂防锈漆两道，银粉漆一道。 待安装完毕经打压合格后，补涂银粉漆一道。（注：铸铁散热器需经过有关部门的强制检验合格后方可使用）2。2。5 通风管道采纳镀锌钢板咬连接，钢板厚度按法律规范要 求。兼作排烟风道的回风管道按高压风管要求.设定其厚度.风管板材 拼接的咬应错开，不得有十字接逢.法兰材料规格按法律规范规定，螺栓 及铆钉的孔距不得大于 150mm ；排风系统风管不得大于 1mm. 矩形风管的四角部位均设螺孔.风管边长大于 630mm 、保温管边长大于 8mm ，管段长度 mm 或单边平面积大雨 1。2，均设加固措施。2.2。6 管径大于或等于 40mm 阀门采纳法兰阀门.管径小于或等 于32mm 阀门采纳铜质螺纹阀门。起调节作用的各主要干、支管均 设手动调节阀.2.2。7 汽包组对完毕后进行 0.8MPa 水压试验。试验时间 3 — 5 分钟，压力不降且不渗不漏方可安装。2。2。8 系统...
