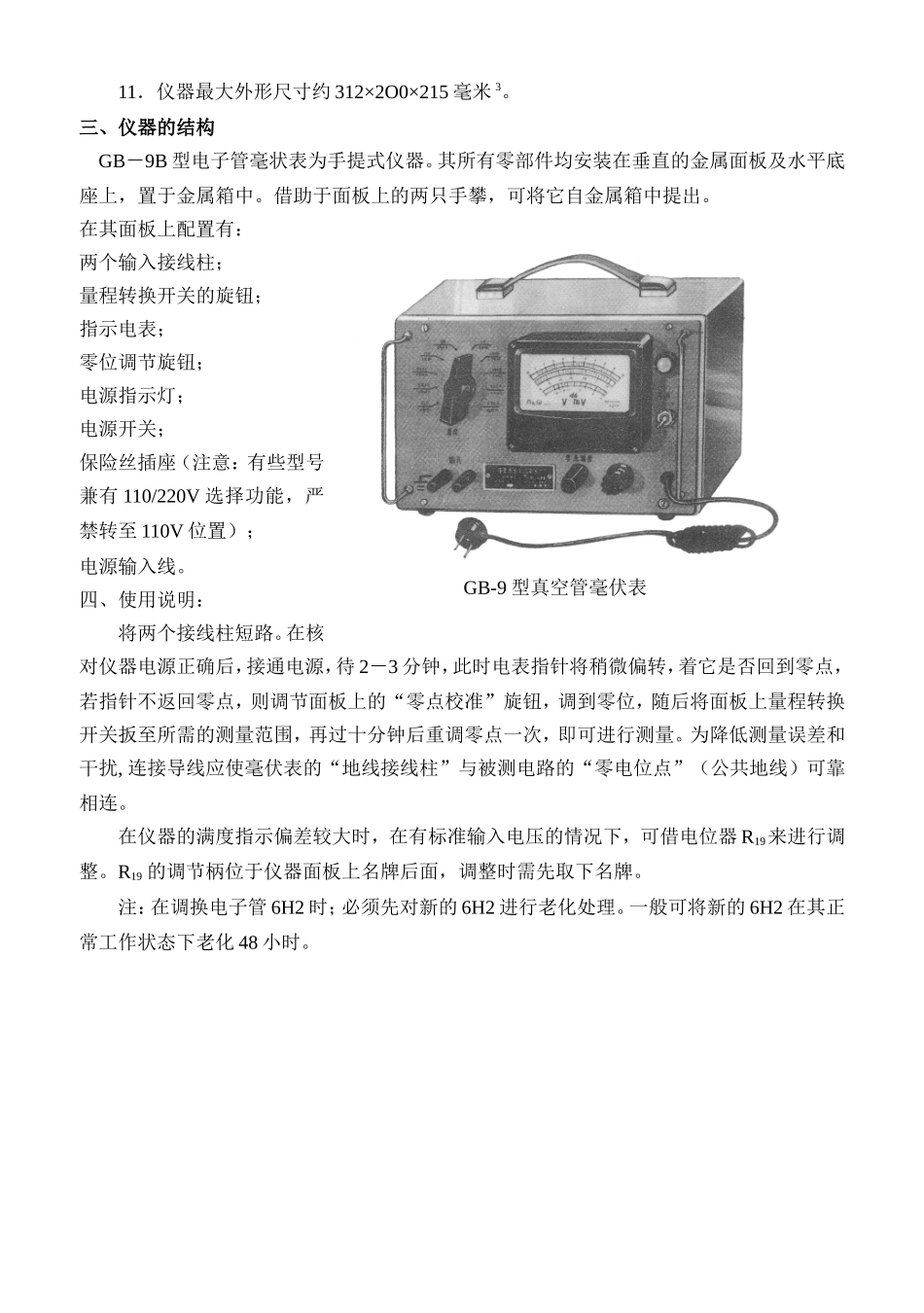

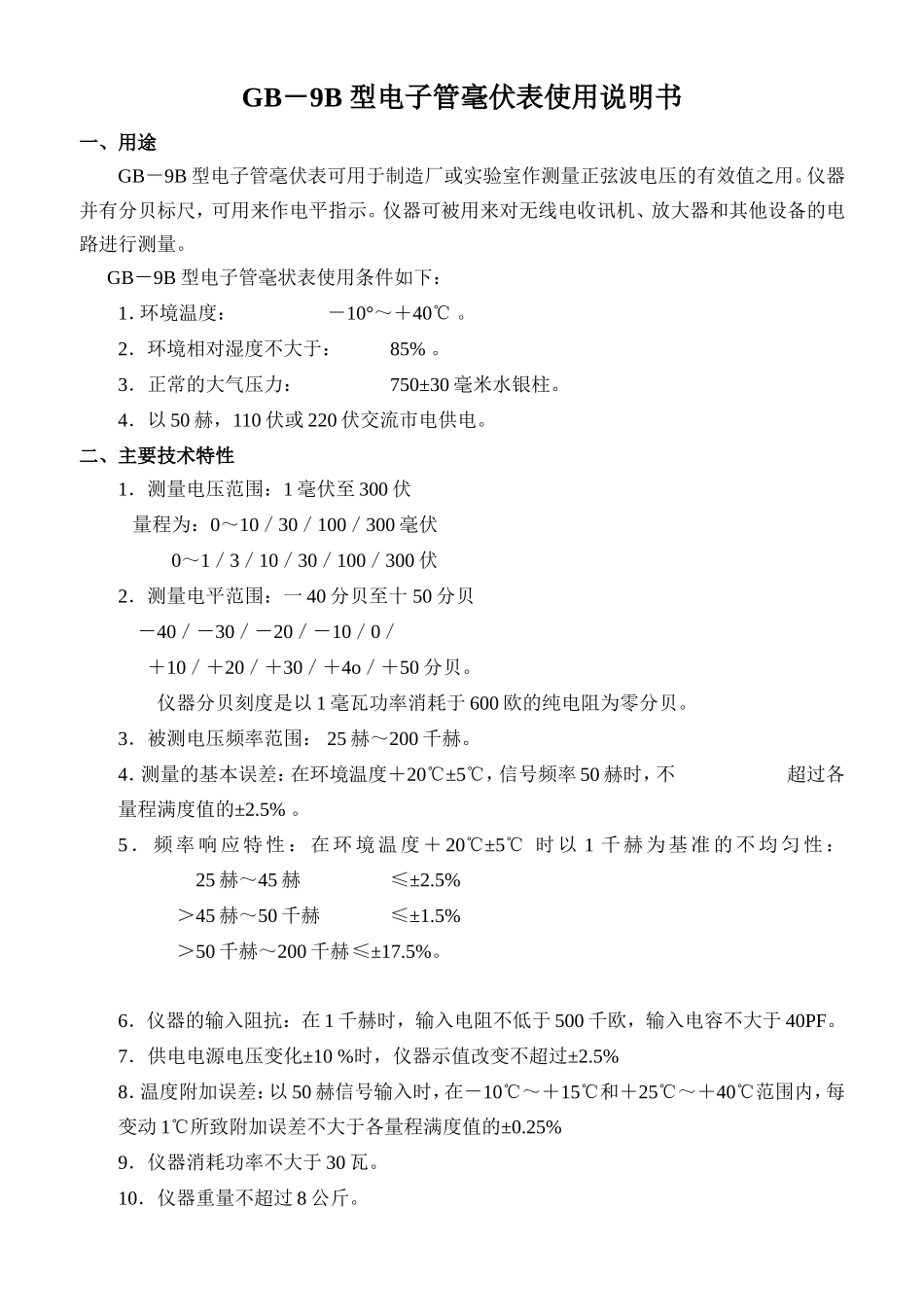

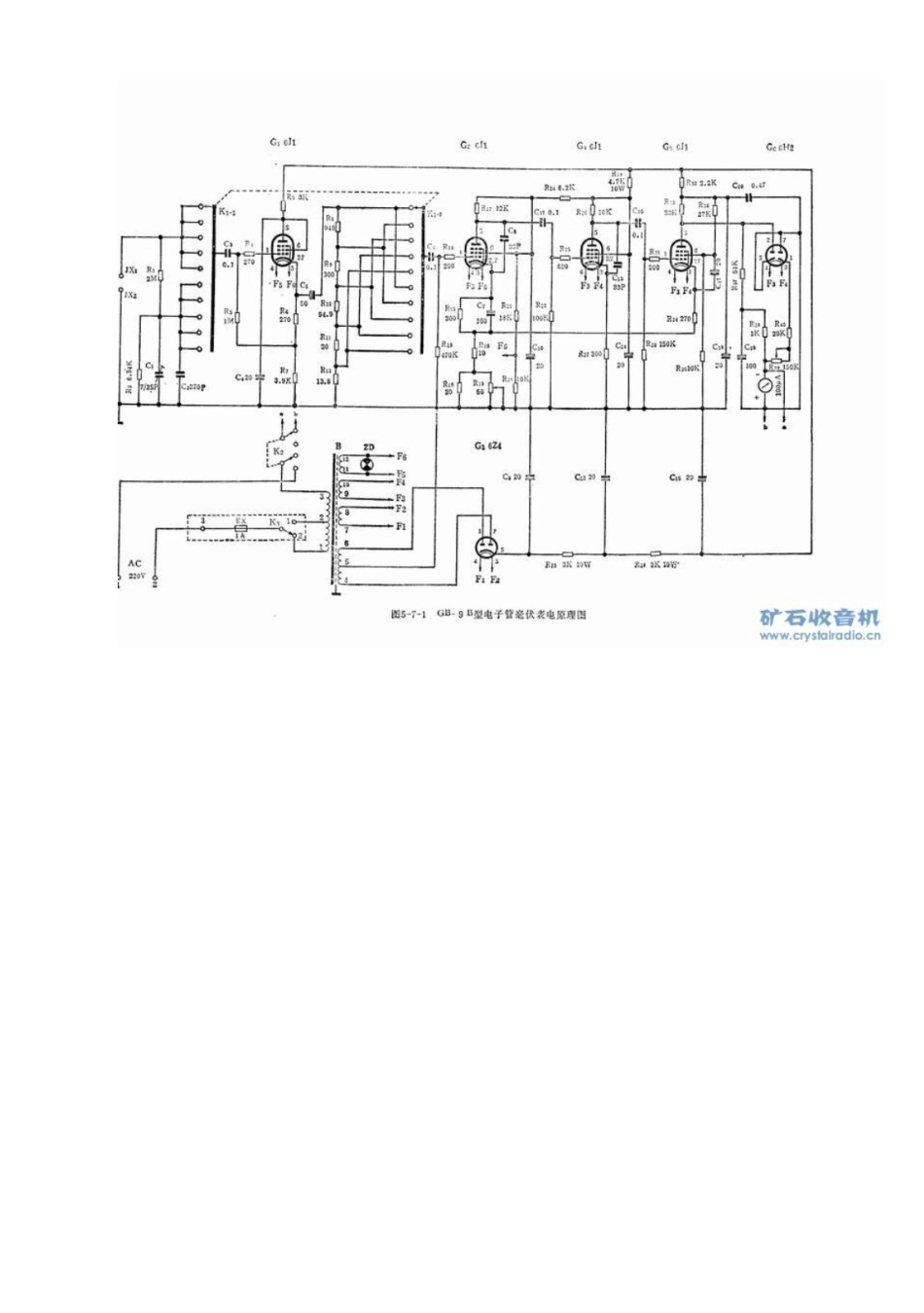

GB－9B型电子管毫伏表使用说明书一、用途GB－9B型电子管毫伏表可用于制造厂或实验室作测量正弦波电压的有效值之用。仪器并有分贝标尺，可用来作电平指示。仪器可被用来对无线电收讯机、放大器和其他设备的电路进行测量。GB－9B型电子管毫状表使用条件如下：1．环境温度：－10°～＋40℃。2．环境相对湿度不大于：85%。3．正常的大气压力：750±30毫米水银柱。4．以50赫，110伏或220伏交流市电供电。二、主要技术特性1．测量电压范围：1毫伏至300伏量程为：0～10／30／100／300毫伏0～1／3／10／30／100／300伏2．测量电平范围：一40分贝至十50分贝－40／－30／－20／－10／0／＋10／＋20／＋30／＋4o／＋50分贝。仪器分贝刻度是以1毫瓦功率消耗于600欧的纯电阻为零分贝。3．被测电压频率范围：25赫～200千赫。4．测量的基本误差：在环境温度＋20℃±5℃，信号频率50赫时，不超过各量程满度值的±2.5%。5．频率响应特性：在环境温度＋20℃±5℃时以1千赫为基准的不均匀性：25赫～45赫≤±2.5%＞45赫～50千赫≤±1.5%＞50千赫～200千赫≤±17.5%。6．仪器的输入阻抗：在1千赫时，输入电阻不低于500千欧，输入电容不大于40PF。7．供电电源电压变化±10%时，仪器示值改变不超过±2.5%8．温度附加误差：以50赫信号输入时，在－10℃～＋15℃和＋25℃～＋40℃范围内，每变动1℃所致附加误差不大于各量程满度值的±0.25%9．仪器消耗功率不大于30瓦。10．仪器重量不超过8公斤。11．仪器最大外形尺寸约312×2O0×215毫米3。三、仪器的结构GB－9B型电子管毫状表为手提式仪器。其所有零部件均安装在垂直的金属面板及水平底座上，置于金属箱中。借助于面板上的两只手攀，可将它自金属箱中提出。在其面板上配置有：两个输入接线柱；量程转换开关的旋钮；指示电表；零位调节旋钮；电源指示灯；电源开关；保险丝插座（注意：有些型号兼有110/220V选择功能，严禁转至110V位置）；电源输入线。四、使用说明：将两个接线柱短路。在核对仪器电源正确后，接通电源，待2－3分钟，此时电表指针将稍微偏转，着它是否回到零点，若指针不返回零点，则调节面板上的“零点校准”旋钮，调到零位，随后将面板上量程转换开关扳至所需的测量范围，再过十分钟后重调零点一次，即可进行测量。为降低测量误差和干扰,连接导线应使毫伏表的“地线接线柱”与被测电路的“零电位点”（公共地线）可靠相连。在仪器的满度指示偏差较大时，在有标准输入电压的情况下，可借电位器R19来进行调整。R19的调节柄位于仪器面板上名牌后面，调整时需先取下名牌。注：在调换电子管6H2时；必须先对新的6H2进行老化处理。一般可将新的6H2在其正常工作状态下老化48小时。GB-9型真空管毫伏表
