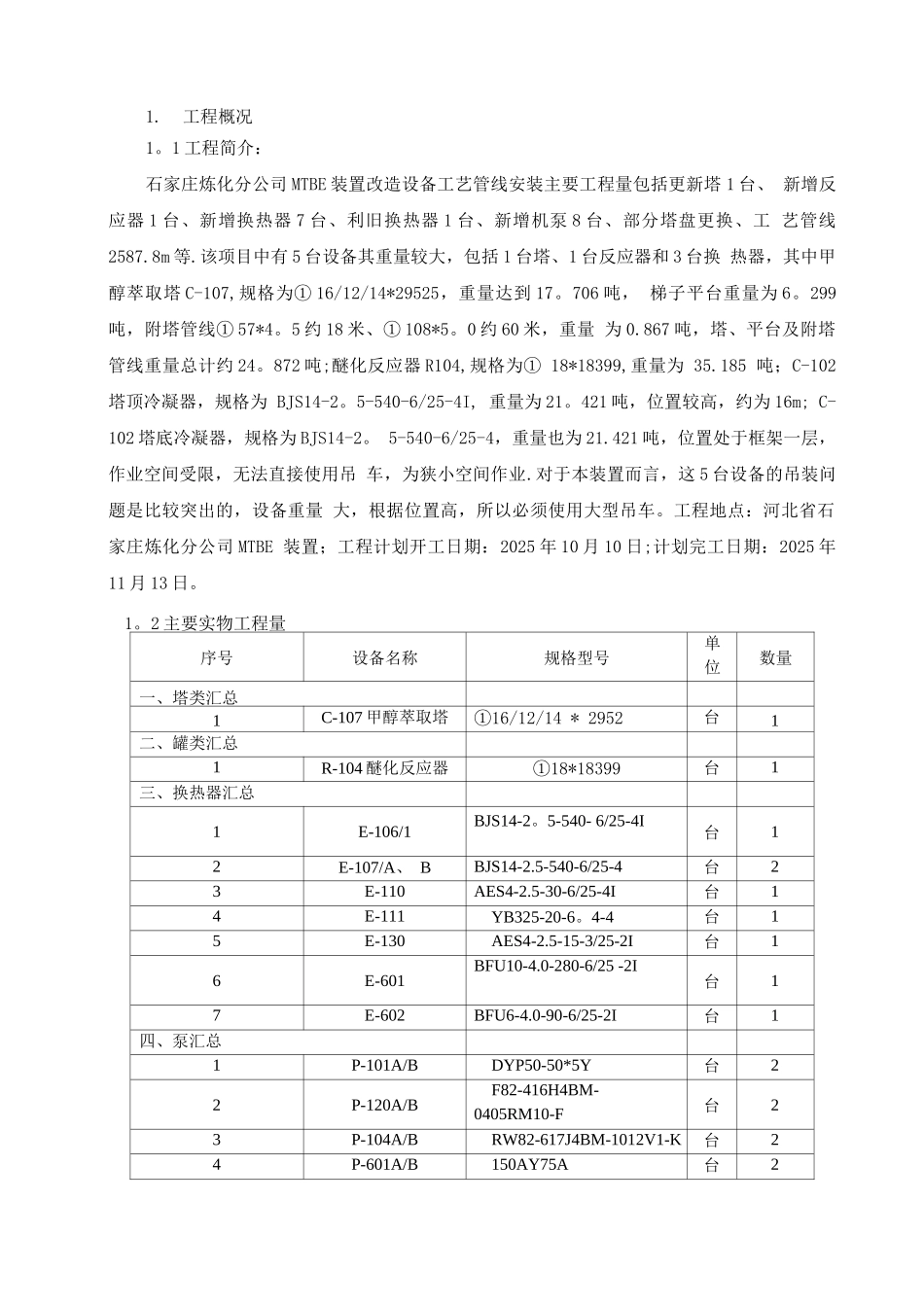

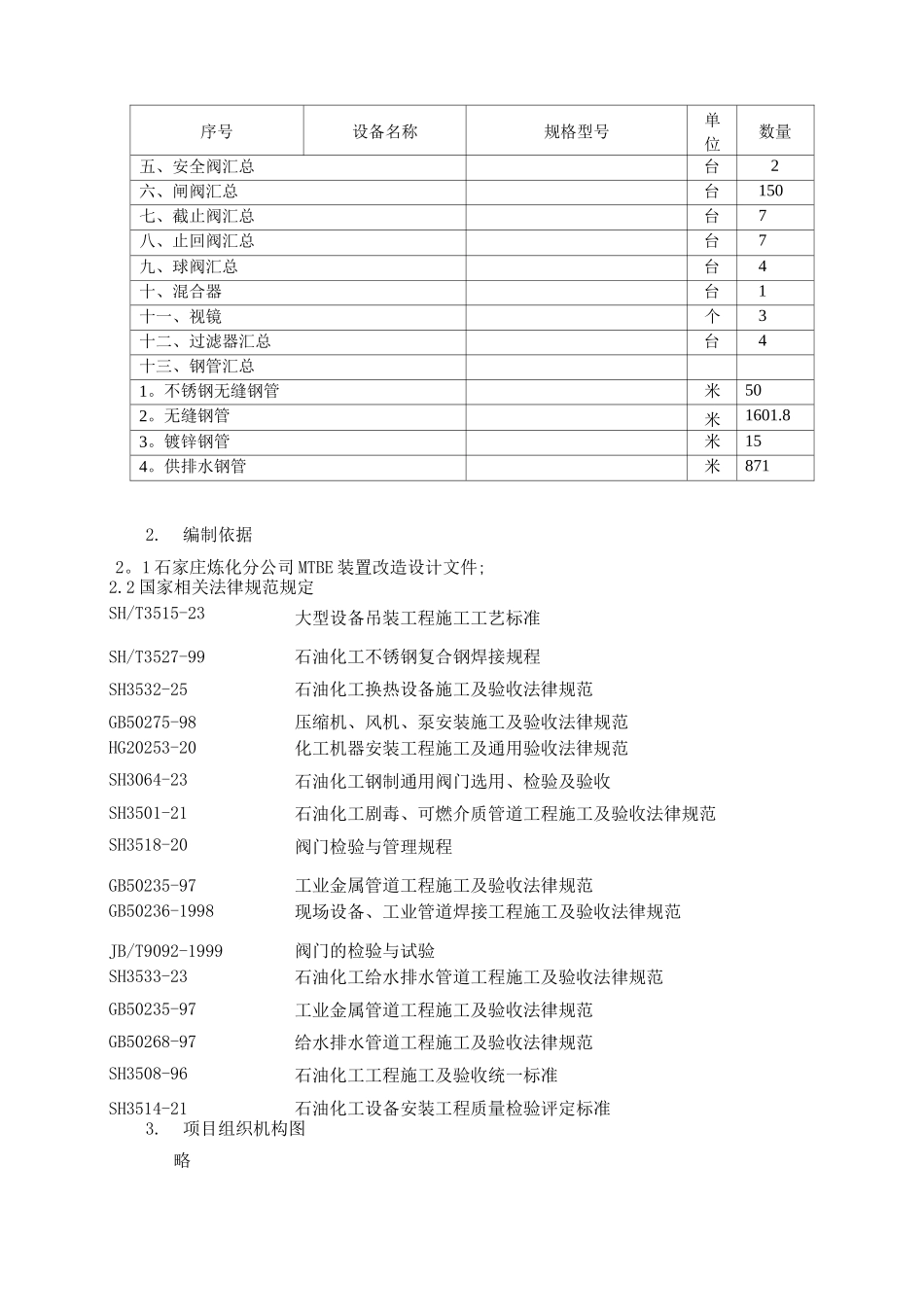

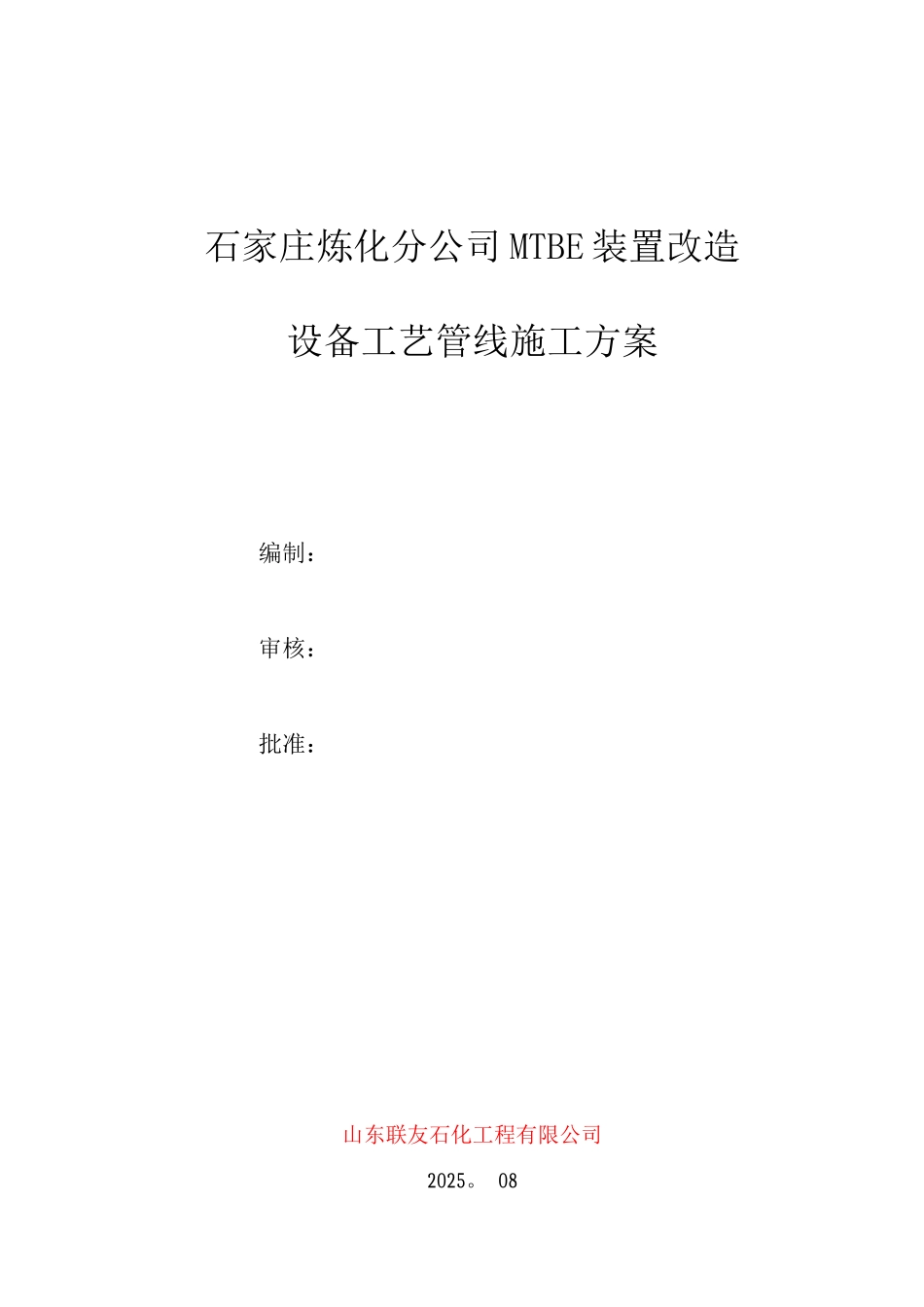

石家庄炼化分公司 MTBE 装置改造设备工艺管线施工方案编制：审核：批准：山东联友石化工程有限公司2025。 081.工程概况1。1 工程简介：石家庄炼化分公司 MTBE 装置改造设备工艺管线安装主要工程量包括更新塔 1 台、 新增反应器 1 台、新增换热器 7 台、利旧换热器 1 台、新增机泵 8 台、部分塔盘更换、工 艺管线2587.8m 等.该项目中有 5 台设备其重量较大，包括 1 台塔、1 台反应器和 3 台换 热器，其中甲醇萃取塔 C-107,规格为① 16/12/14*29525，重量达到 17。706 吨， 梯子平台重量为 6。299吨，附塔管线① 57*4。5 约 18 米、① 108*5。0 约 60 米，重量 为 0.867 吨，塔、平台及附塔管线重量总计约 24。872 吨;醚化反应器 R104,规格为① 18*18399,重量为 35.185 吨；C-102 塔顶冷凝器，规格为 BJS14-2。5-540-6/25-4I, 重量为 21。421 吨，位置较高，约为 16m; C-102 塔底冷凝器，规格为 BJS14-2。 5-540-6/25-4，重量也为 21.421 吨，位置处于框架一层，作业空间受限，无法直接使用吊 车，为狭小空间作业.对于本装置而言，这 5 台设备的吊装问题是比较突出的，设备重量 大，根据位置高，所以必须使用大型吊车。工程地点：河北省石家庄炼化分公司 MTBE 装置；工程计划开工日期：2025 年 10 月 10 日;计划完工日期：2025 年11 月 13 日。1。2 主要实物工程量序号设备名称规格型号单位数量一、塔类汇总1C-107 甲醇萃取塔①16/12/14 * 2952台1二、罐类汇总1R-104 醚化反应器①18*18399台1三、换热器汇总1E-106/1BJS14-2。5-540- 6/25-4I台12E-107/A、 BBJS14-2.5-540-6/25-4台23E-110AES4-2.5-30-6/25-4I台14E-111YB325-20-6。4-4台15E-130AES4-2.5-15-3/25-2I台16E-601BFU10-4.0-280-6/25 -2I台17E-602BFU6-4.0-90-6/25-2I台1四、泵汇总1P-101A/BDYP50-50*5Y台22P-120A/BF82-416H4BM-0405RM10-F台23P-104A/BRW82-617J4BM-1012V1-K台24P-601A/B150AY75A台2序号设备名称规格型号单位数量五、安全阀汇总台2六、闸阀汇总台150七、截止阀汇总台7八、止回阀汇总台7九、球阀汇总台4十、混合器台1十一、视镜个3十二、过滤器汇总台4十三、钢管汇总1。不锈钢无缝钢管米502。无缝钢管米1601.83。镀锌钢管米154。供排水钢管米8712.编制依据2。1 石家庄炼化分公司 MTBE 装置改造设计文件;2.2 国家相关法律规范规定SH/T3515-23大型设备吊装工程施工工艺标准SH/T352...
