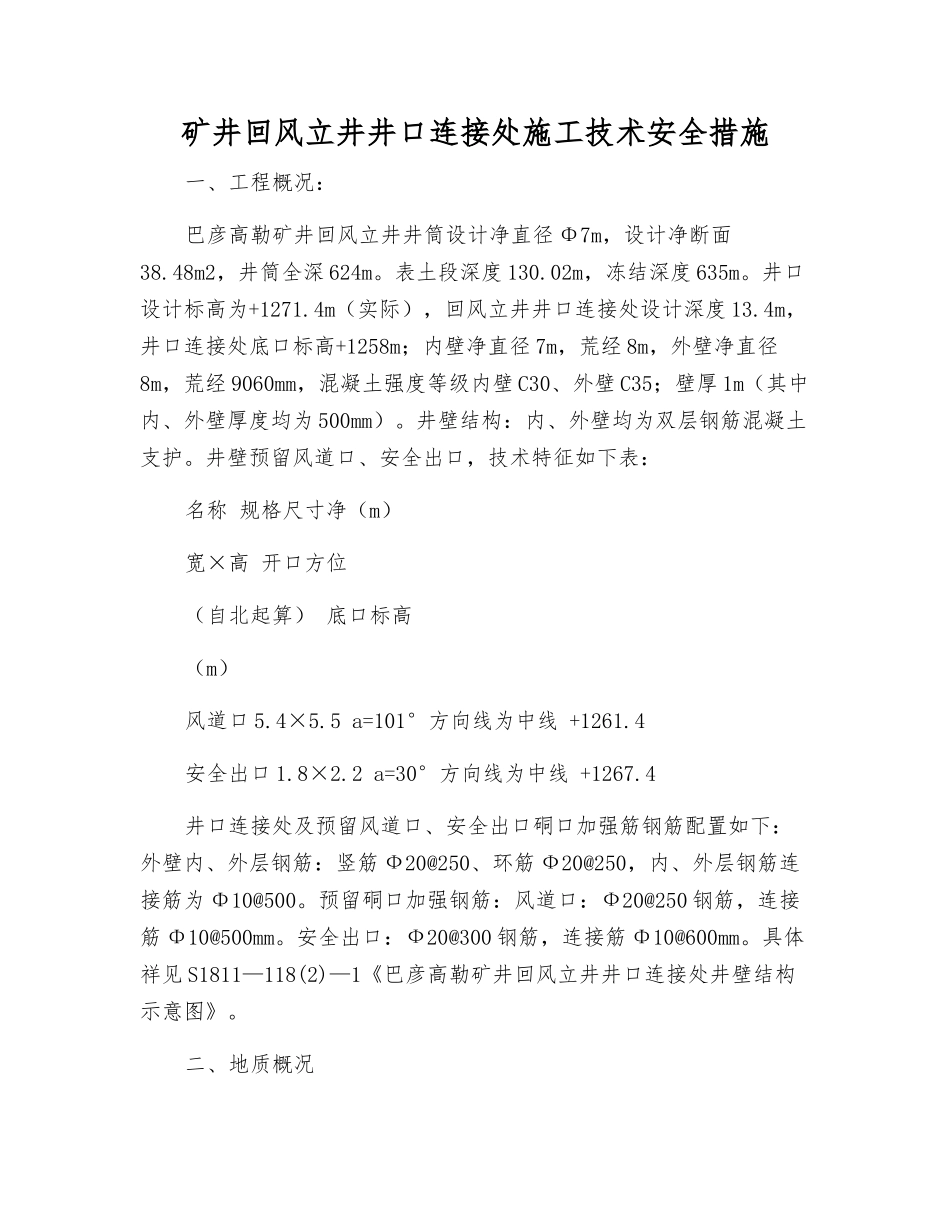

矿井回风立井井口连接处施工技术安全措施

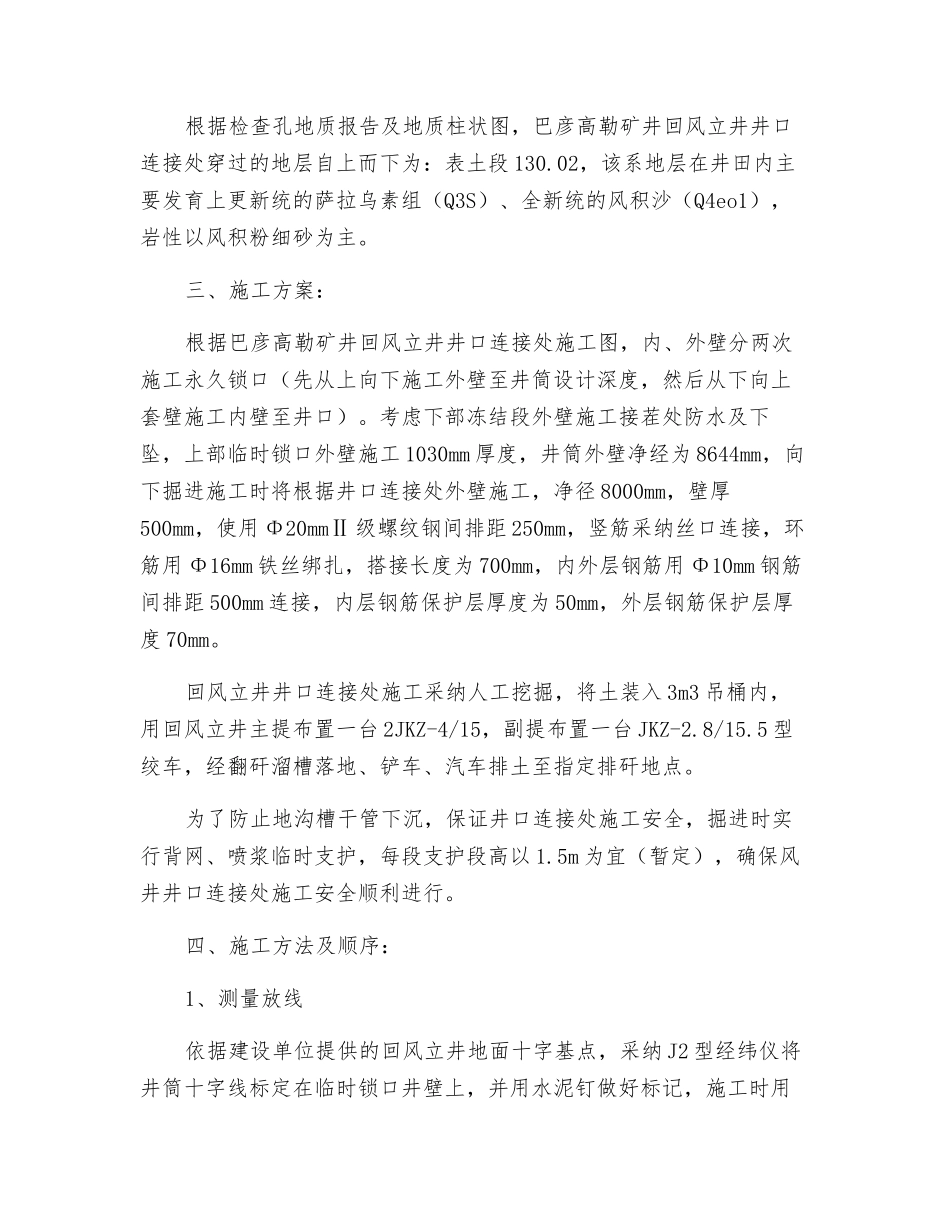

矿井回风立井井口连接处施工技术安全措施一、工程概况：巴彦高勒矿井回风立井井筒设计净直径 Φ7m，设计净断面38.48m2，井筒全深 624m。表土段深度 130.02m，冻结深度 635m。井口设计标高为+1271.4m（实际），回风立井井口连接处设计深度 13.4m，井口连接处底口标高+1258m；内壁净直径 7m，荒经 8m，外壁净直径8m，荒经 9060mm，混凝土强度等级内壁 C30、外壁 C35；壁厚 1m（其中内、外壁厚度均为 500mm）。井壁结构：内、外壁均为双层钢筋混凝土支护。井壁预留风道口、安全出口，技术特征如下表：名称 规格尺寸净（m）宽×高 开口方位（自北起算） 底口标高（m）风道口 5.4×5.5 a=101°方向线为中线 +1261.4安全出口 1.8×2.2 a=30°方向线为中线 +1267.4井口连接处及预留风道口、安全出口硐口加强筋钢筋配置如下：外壁内、外层钢筋：竖筋 Ф20@250、环筋 Ф20@250，内、外层钢筋连接筋为 Φ10@500。预留硐口加强钢筋：风道口：Ф20@250 钢筋，连接筋 Φ10@500mm。安全出口：Ф20@300 钢筋，连接筋 Φ10@600mm。具体祥见 S1811—118(2)—1《巴彦高勒矿井回风立井井口连接处井壁结构示意图》。二、地质概况根据检查孔地质报告及地质柱状图，巴彦高勒矿井回风立井井口连接处穿过的地层自上而下为：表土段 130.02，该系地层在井田内主要发育上更新统的萨拉乌素组（Q3S）、全新统的风积沙（Q4eo1），岩性以风积粉细砂为主。三、施工方案：根据巴彦高勒矿井回风立井井口连接处施工图，内、外壁分两次施工永久锁口（先从上向下施工外壁至井筒设计深度，然后从下向上套壁施工内壁至井口）。考虑下部冻结段外壁施工接茬处防水及下坠，上部临时锁口外壁施工 1030mm 厚度，井筒外壁净经为 8644mm，向下掘进施工时将根据井口连接处外壁施工，净径 8000mm，壁厚500mm，使用 Φ20mmⅡ 级螺纹钢间排距 250mm，竖筋采纳丝口连接，环筋用 Φ16mm 铁丝绑扎，搭接长度为 700mm，内外层钢筋用 Φ10mm 钢筋间排距 500mm 连接，内层钢筋保护层厚度为 50mm，外层钢筋保护层厚度 70mm。回风立井井口连接处施工采纳人工挖掘，将土装入 3m3 吊桶内，用回风立井主提布置一台 2JKZ-4/15，副提布置一台 JKZ-2.8/15.5 型绞车，经翻矸溜槽落地、铲车、汽车排土至指定排矸地点。为了防止地沟槽干管下沉，保证井口连接处施工安全，掘进时实行背网、喷浆临时支护，每段支护段高以 1.5m 为宜（暂定），确保风井井口连接处施工...
