矿井通风系统设计说明书

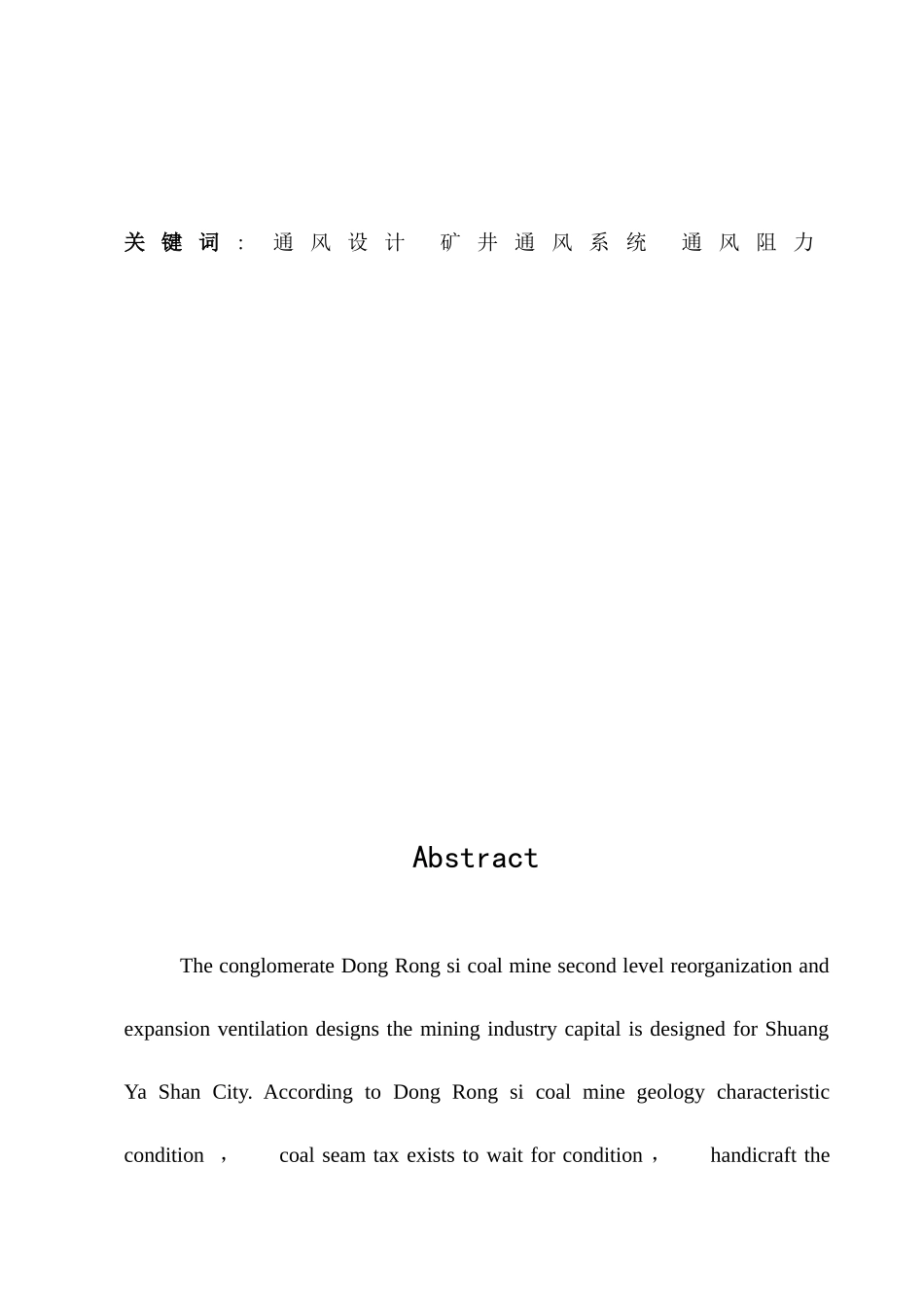

摘 要本设计为XXX 矿业集团企业XXX 矿井通风设 计 ， 根 据XXX 旳 地 质 条 件 ， 煤 层 赋 存 状 况，本 矿 井 设 计 采 纳 单 水 平 立 井 开 拓 方 式 ， 采 煤工 艺 为 综 合 机 械 化 采 煤 工 艺 。 矿 井 初 期 设 计单 采 区 达 产 ， 首 采 区 为 二 采 区 上 山 采 区 ， 采掘 比 例 为 1 ： 3 ， 通 风 方 式 为 中 央 并 列 式 ， 后期 仍 然 设 一 种 采 区 达 产 ， 即 一 采 区 ， 通 风 方式 为 对 角 式 ， 前 期 和 后 期 选 择 旳 通 风 措 施 皆为 抽 出 式 。 矿 井 初 期 设 计 需 风 量 为77.89 m3/s ，后期设计需风量为80.42m3/s 。进而选出矿井重要通风机型号为BD NO －24，电动机型号为YB2 400M － 2 ，且 对 矿 井 所 需 通 风 构 筑 物 进 行布 置 。关 键 词 : 通 风 设 计 矿 井 通 风 系 统 通 风 阻 力AbstractThe conglomerate Dong Rong si coal mine second level reorganization and expansion ventilation designs the mining industry capital is designed for Shuang Ya Shan City. According to Dong Rong si coal mine geology characteristic condition ， coal seam tax exists to wait for condition ， handicraft the shaft is designed to adopt the many level inclined shafts opening up way ， the coal mining askew to be that average mechanization cuts coal. Two mining area reaches shaft initial stage design producing namely third mining area of west and third mining area of east ， digging proportion is 1 ： 3 ， the way being ventilated is that the both wings opposite angle is dyadic ， later stage still sets up namely two mining area third mining area of west and fourth mining area of east ， The way being ventilated is that the both wings opposite angle is dyadic ，earlier stage and later stage ventilation method all are to draw out style. Shaft initial stage d...
