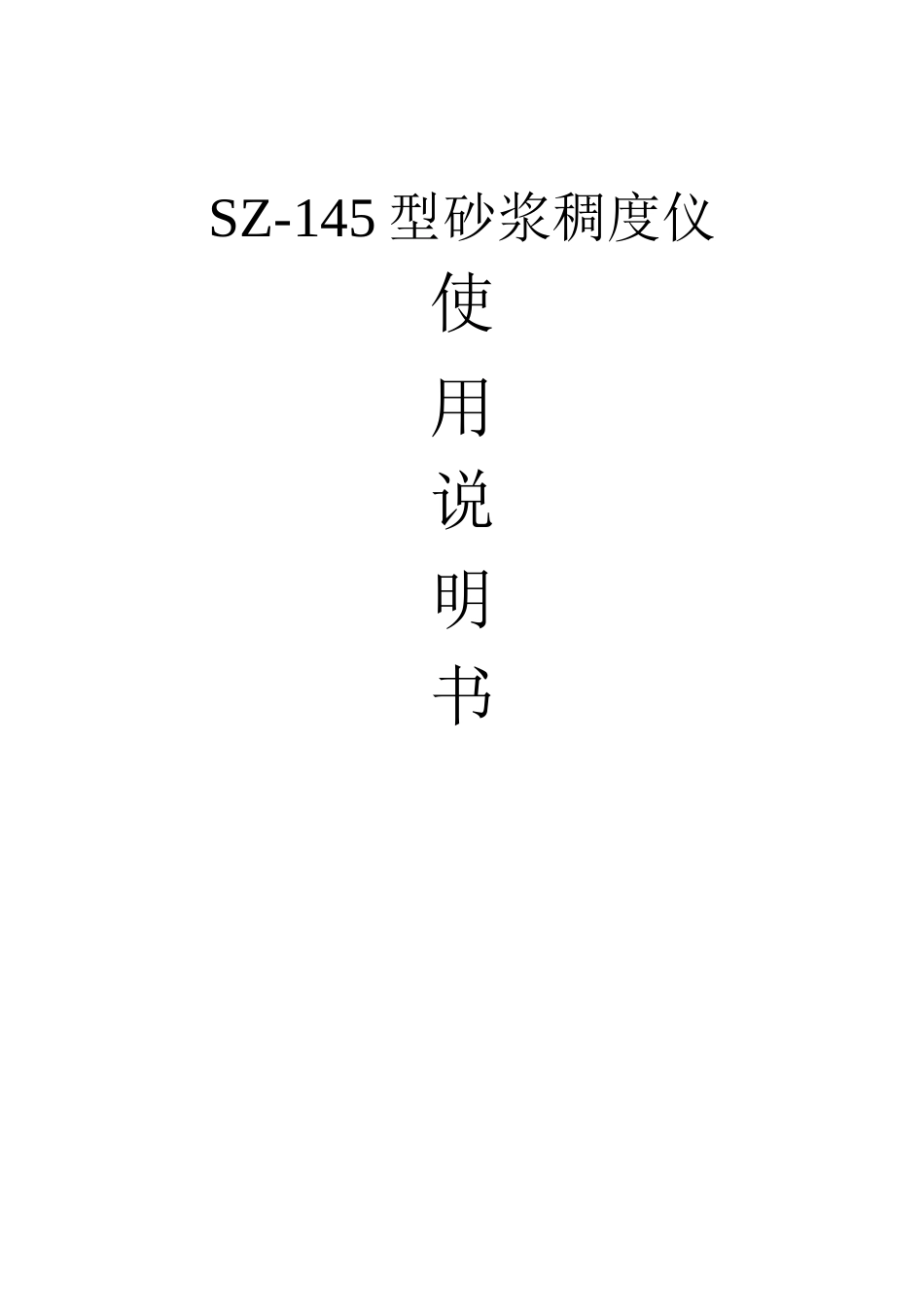

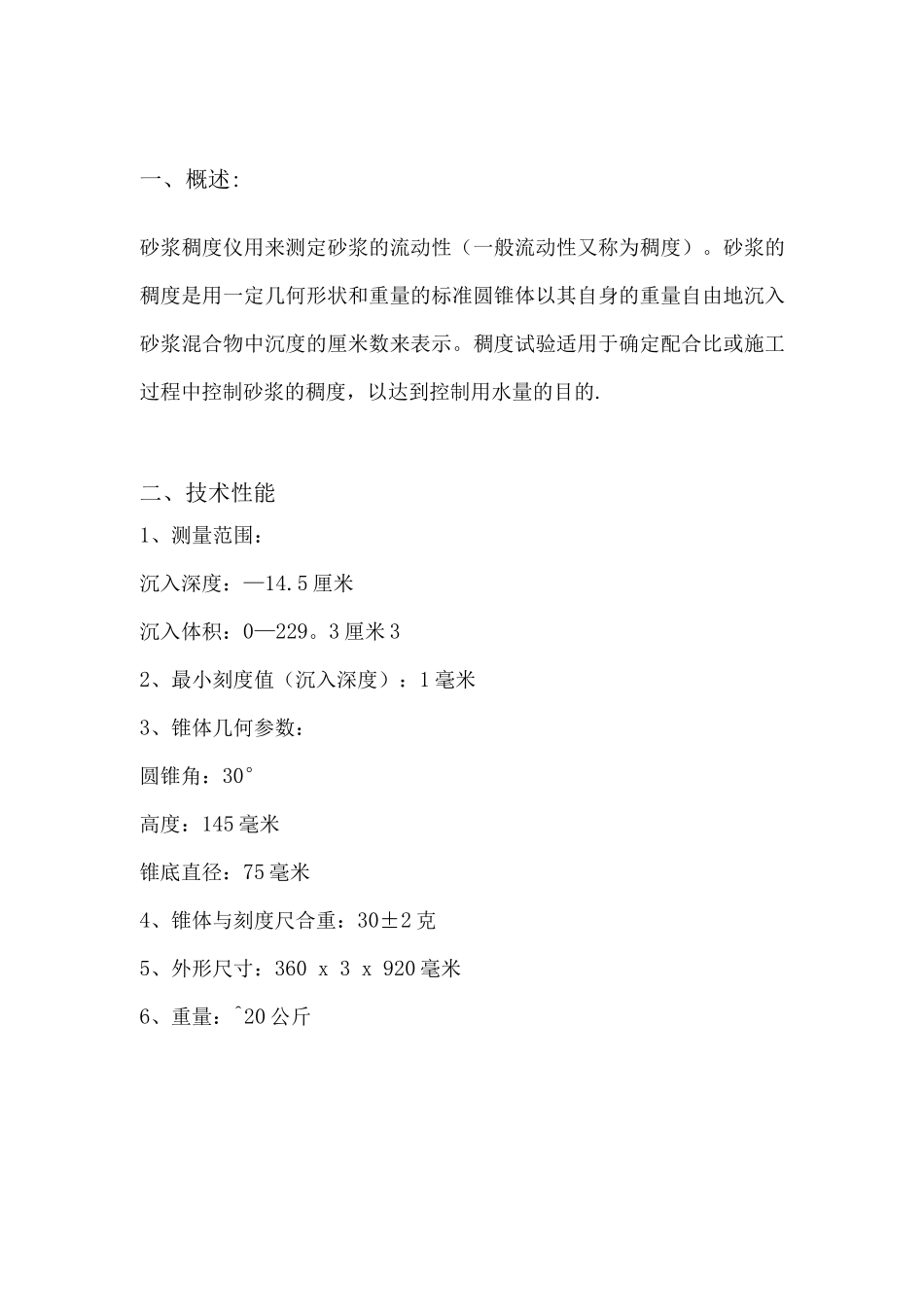

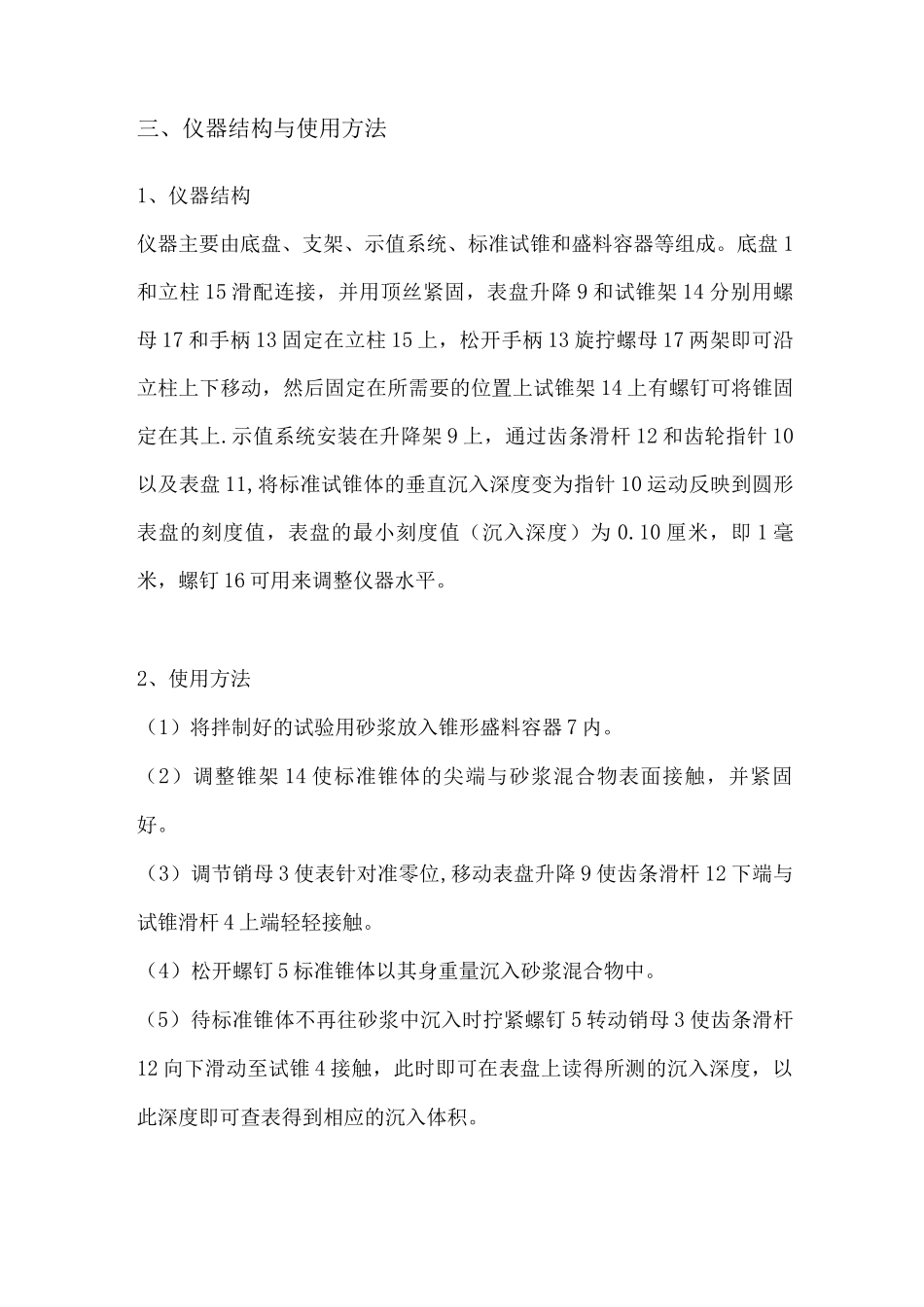

SZ-145 型砂浆稠度仪使用说明书一、概述:砂浆稠度仪用来测定砂浆的流动性（一般流动性又称为稠度）。砂浆的稠度是用一定几何形状和重量的标准圆锥体以其自身的重量自由地沉入砂浆混合物中沉度的厘米数来表示。稠度试验适用于确定配合比或施工过程中控制砂浆的稠度，以达到控制用水量的目的.二、技术性能1、测量范围：沉入深度：—14.5 厘米沉入体积：0—229。3 厘米 32、最小刻度值（沉入深度）：1 毫米3、锥体几何参数：圆锥角：30°高度：145 毫米锥底直径：75 毫米4、锥体与刻度尺合重：30±2 克5、外形尺寸：360 x 3 x 920 毫米6、重量：^20 公斤三、仪器结构与使用方法1、仪器结构仪器主要由底盘、支架、示值系统、标准试锥和盛料容器等组成。底盘 1和立柱 15 滑配连接，并用顶丝紧固，表盘升降 9 和试锥架 14 分别用螺母 17 和手柄 13 固定在立柱 15 上，松开手柄 13 旋拧螺母 17 两架即可沿立柱上下移动，然后固定在所需要的位置上试锥架 14 上有螺钉可将锥固定在其上.示值系统安装在升降架 9 上，通过齿条滑杆 12 和齿轮指针 10以及表盘 11,将标准试锥体的垂直沉入深度变为指针 10 运动反映到圆形表盘的刻度值，表盘的最小刻度值（沉入深度）为 0.10 厘米，即 1 毫米，螺钉 16 可用来调整仪器水平。2、使用方法（1）将拌制好的试验用砂浆放入锥形盛料容器 7 内。（2）调整锥架 14 使标准锥体的尖端与砂浆混合物表面接触，并紧固好。（3）调节销母 3 使表针对准零位,移动表盘升降 9 使齿条滑杆 12 下端与试锥滑杆 4 上端轻轻接触。（4）松开螺钉 5 标准锥体以其身重量沉入砂浆混合物中。（5）待标准锥体不再往砂浆中沉入时拧紧螺钉 5 转动销母 3 使齿条滑杆12 向下滑动至试锥 4 接触，此时即可在表盘上读得所测的沉入深度，以此深度即可查表得到相应的沉入体积。四、维护与保养1、标准试锥存放或使用时，应注意严加保护，不得碰伤标准试锥体的锥面和锥体尖端。2、试验完毕后，仪器应洗洁净，并涂上防锈油脂。3、仪器不用时加罩保存。
