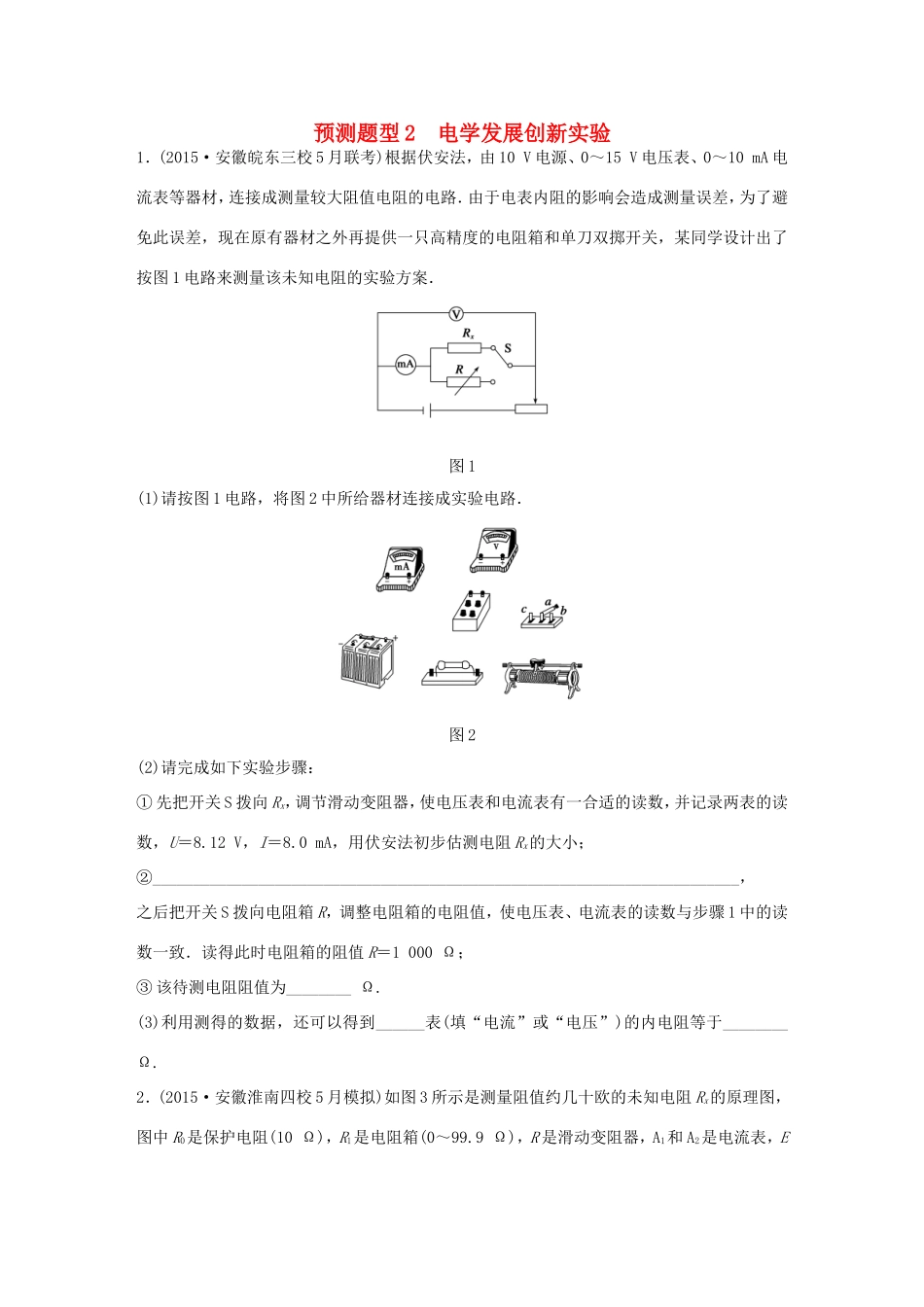

预测题型2电学发展创新实验1．(2015·安徽皖东三校5月联考)根据伏安法，由10V电源、0～15V电压表、0～10mA电流表等器材，连接成测量较大阻值电阻的电路．由于电表内阻的影响会造成测量误差，为了避免此误差，现在原有器材之外再提供一只高精度的电阻箱和单刀双掷开关，某同学设计出了按图1电路来测量该未知电阻的实验方案．图1(1)请按图1电路，将图2中所给器材连接成实验电路．图2(2)请完成如下实验步骤：①先把开关S拨向Rx，调节滑动变阻器，使电压表和电流表有一合适的读数，并记录两表的读数，U＝8.12V，I＝8.0mA，用伏安法初步估测电阻Rx的大小；②________________________________________________________________________，之后把开关S拨向电阻箱R，调整电阻箱的电阻值，使电压表、电流表的读数与步骤1中的读数一致．读得此时电阻箱的阻值R＝1000Ω；③该待测电阻阻值为________Ω.(3)利用测得的数据，还可以得到______表(填“电流”或“电压”)的内电阻等于________Ω.2．(2015·安徽淮南四校5月模拟)如图3所示是测量阻值约几十欧的未知电阻Rx的原理图，图中R0是保护电阻(10Ω)，R1是电阻箱(0～99.9Ω)，R是滑动变阻器，A1和A2是电流表，E是电源(电动势10V，内阻很小)．在保证安全和满足需求的情况下，使测量范围尽可能大．实验具体步骤如下：图3①连接好电路，将滑动变阻器R调到最大；②闭合S，从最大值开始调节电阻箱R1，先调R1为适当值，再调节滑动变阻器R，使A1示数I1＝0.15A，记下此时电阻箱的阻值R1和A2的示数I2；③重复步骤(2)，再测量6组R1和I2的值；④将实验测得的7组数据在如图4所示坐标纸上描点．图4根据实验回答以下问题：(1)现有四只供选用的电流表A．电流表(0～3mA，内阻为2Ω)B．电流表(0～3mA，内阻未知)C．电流表(0～0.3A，内阻为5Ω)D．电流表(0～0.3A，内阻未知)A1应选用________，A2应选用________．(2)测得一组R1和I2值后，调整电阻箱R1，使其阻值变小，要使A1示数I1＝0.15A，应让滑动变阻器R接入电路的阻值________(选填“不变”、“变大”或“变小”)．(3)在如图4所示坐标纸上画出R1与I2的关系图．(4)根据以上实验得出Rx＝________Ω.(结果保留两位有效数字)3．(2015·济南二模)某同学准备利用下列器材测量干电池的电动势和内电阻．A．待测干电池一节，电动势约为1.5V，内阻约几欧姆B．直流电压表V，量程为3V，内阻非常大C．定值电阻R0＝150ΩD．电阻箱RE．导线和开关根据如图5甲所示的电路连接图进行实验操作．多次改变电阻箱的阻值，记录每次电阻箱的阻值R和电压表的示数U.在－R坐标系中描出的坐标点如图乙所示．图5(1)分别用E和r表示电源的电动势和内阻，则与R的关系式为________．(2)在图乙画出－R关系图线．(3)根据图线求得斜率k＝________V－1·Ω－1，截距b＝________V－1(结果保留两位有效数字)．(4)根据图线求得电源电动势E＝________V，内阻r＝________Ω(结果保留三位有效数字)．答案精析预测题型2电学发展创新实验1．(1)连线见解析图(2)②保持滑动变阻器滑片位置不变，将电阻箱阻值调到1000Ω左右或者最大③1000(3)电流15解析(1)已知原理电路图，则将各串联支路连接，再并联即可得出正确的实物图，如图所示．(2)②将开关接到Rx时，由伏安法可得电流表及待测电阻的总电阻，为了准确测量，可以保持滑动变阻器滑片位置不变，调整电阻箱的阻值，将电阻箱阻值调到1000Ω左右或最大．③待测电阻阻值为1000Ω.(3)由伏安法测得电阻为电流表及待测电阻的阻值，故电流表内阻可以测出，RA＝－R＝Ω－1000Ω＝15Ω.2．(1)DC(2)变大(3)见解析图(4)31(29～33之间均可)解析(1)A1示数I1＝0.15A，则A1应选用量程为0.3A的电流表，由于只要知道电流大小即可，即选用D；根据R1与I2的关系图可知，A2的量程为0.3A，且必须要知道其电阻，因此选用C.(2)调整电阻箱R1，使其阻值变小，要使A1示数I1＝0.15A，则与其串联的电阻和电流表的两端电压必须减小，因此只有让滑动变阻器R接入电路的阻值变大，才能达到这样的条件．(3)根据题目中已描的点，平滑连线，注意让点分布在图线的两边，如图所示．(4)根据欧姆定律，则有：(R1＋R0＋RA1)IA1＝I2(Rx＋RA2)整理可得：R...
