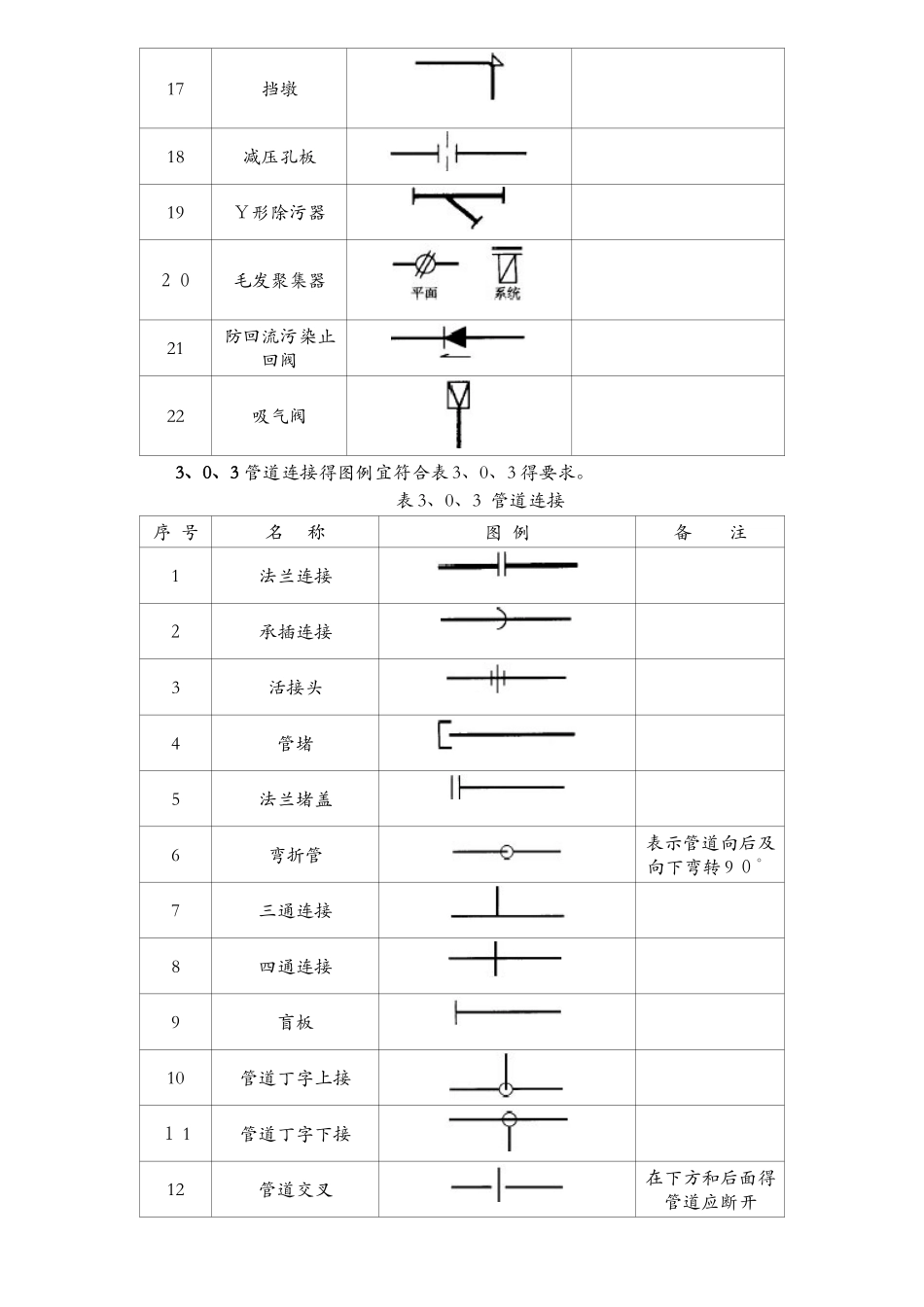

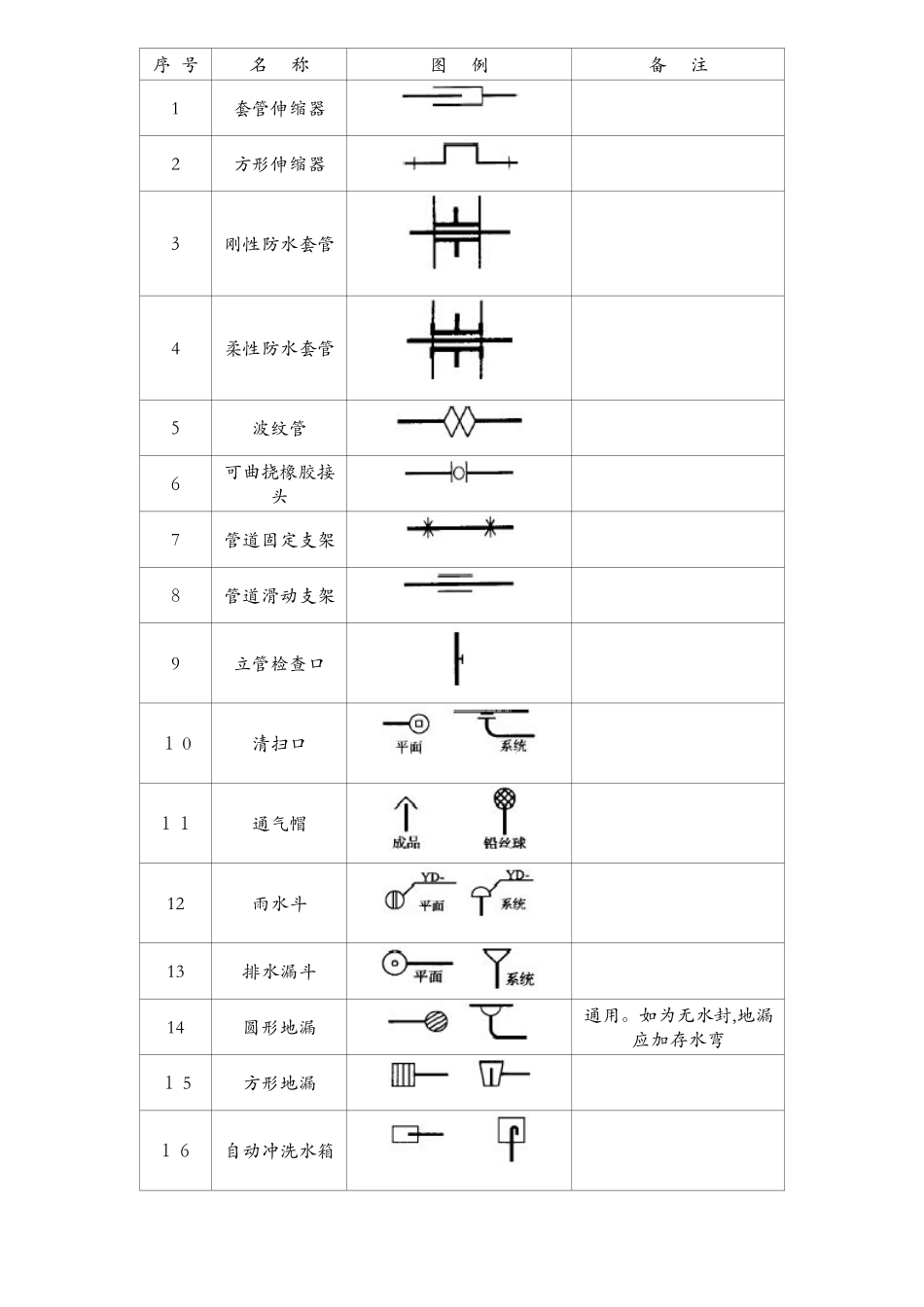

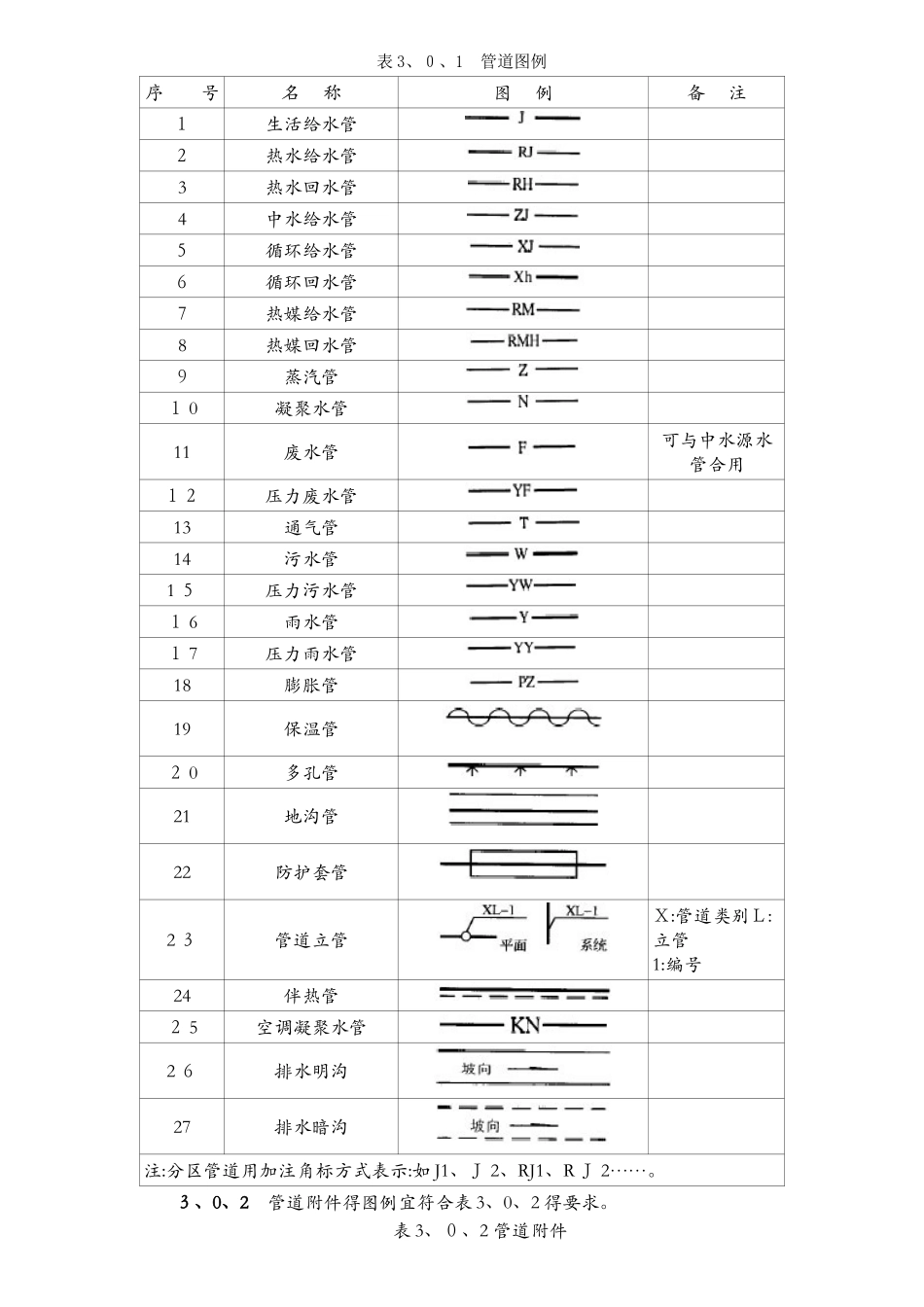

表 3、０、1 管道图例序 号名 称图 例备 注１生活给水管２热水给水管3热水回水管4中水给水管５循环给水管６循环回水管７热媒给水管8热媒回水管９蒸汽管１ 0凝聚水管11废水管可与中水源水管合用１２压力废水管13通气管14污水管1 ５压力污水管１ 6雨水管１ 7压力雨水管18膨胀管19保温管２ 0多孔管21地沟管22防护套管2 ３管道立管Ｘ:管道类别Ｌ:立管 1:编号24伴热管２ 5空调凝聚水管2 ６排水明沟27排水暗沟注:分区管道用加注角标方式表示:如 J1、Ｊ 2、RJ1、R Ｊ 2……。３、0、2 管道附件得图例宜符合表 3、0、2 得要求。表 3、０、2 管道附件 序 号名 称图 例备 注1套管伸缩器2方形伸缩器３刚性防水套管4柔性防水套管５波纹管６可曲挠橡胶接头7管道固定支架８管道滑动支架9立管检查口１ 0清扫口１１通气帽12雨水斗13排水漏斗14圆形地漏通用。如为无水封,地漏应加存水弯１ 5方形地漏１６自动冲洗水箱17挡墩18减压孔板19Ｙ形除污器２０毛发聚集器21防回流污染止回阀22吸气阀3、0、3 管道连接得图例宜符合表 3、0、3 得要求。表 3、0、3 管道连接 序 号名 称图 例备 注1法兰连接２承插连接3活接头4管堵5法兰堵盖6弯折管表示管道向后及向下弯转 9 ０°7三通连接8四通连接9盲板10管道丁字上接１ 1管道丁字下接12管道交叉在下方和后面得管道应断开3、0、4 管件得图例宜符合表 3、０、4 得要求。 表３、０、4 管件 序 号名 称图 例备 注1偏心异径管2异径管3乙字管4喇叭口５转动接头６短管７存水弯8弯头9正三通1 ０斜三通1 １正四通12斜四通13浴盆排水件 3、0、5 阀门得图例宜符合表 3、0、５得要求。 表 3、0、5 阀门 序 号名 称图 例备 注1闸阀2角阀3三通阀４四通阀5截止阀６电动阀７液动阀8气动阀9减压阀左侧为高压端1 ０旋塞阀1 １底阀12球阀13隔膜阀14气开隔膜阀15气闭隔膜阀16温度调节阀17压力调节阀１８电磁阀19止回阀20消声止回阀2 １蝶阀2 ２弹簧安全阀23平衡锤安全阀2 ４自动排气阀25浮球阀26延时自闭冲洗阀27吸水喇叭口28疏水器3、０、6 给水配件得图例宜符合表 3、0、6 得要求。表３、０、６ 给水配件序 号名 称图 例备 注1放水龙头左侧为平面,右侧为系统2皮带龙头左侧为平面,右侧为系统３洒水(栓)龙头4化验龙头5肘式龙头6脚踏开关7混合水龙头8旋转水龙头9浴盆带喷头混合水龙头3、0、7 消防设施得图例宜符合表 3、0、7 得要求。表３、０、7 消防设施序 ...
