篦式冷却机施工技术方案

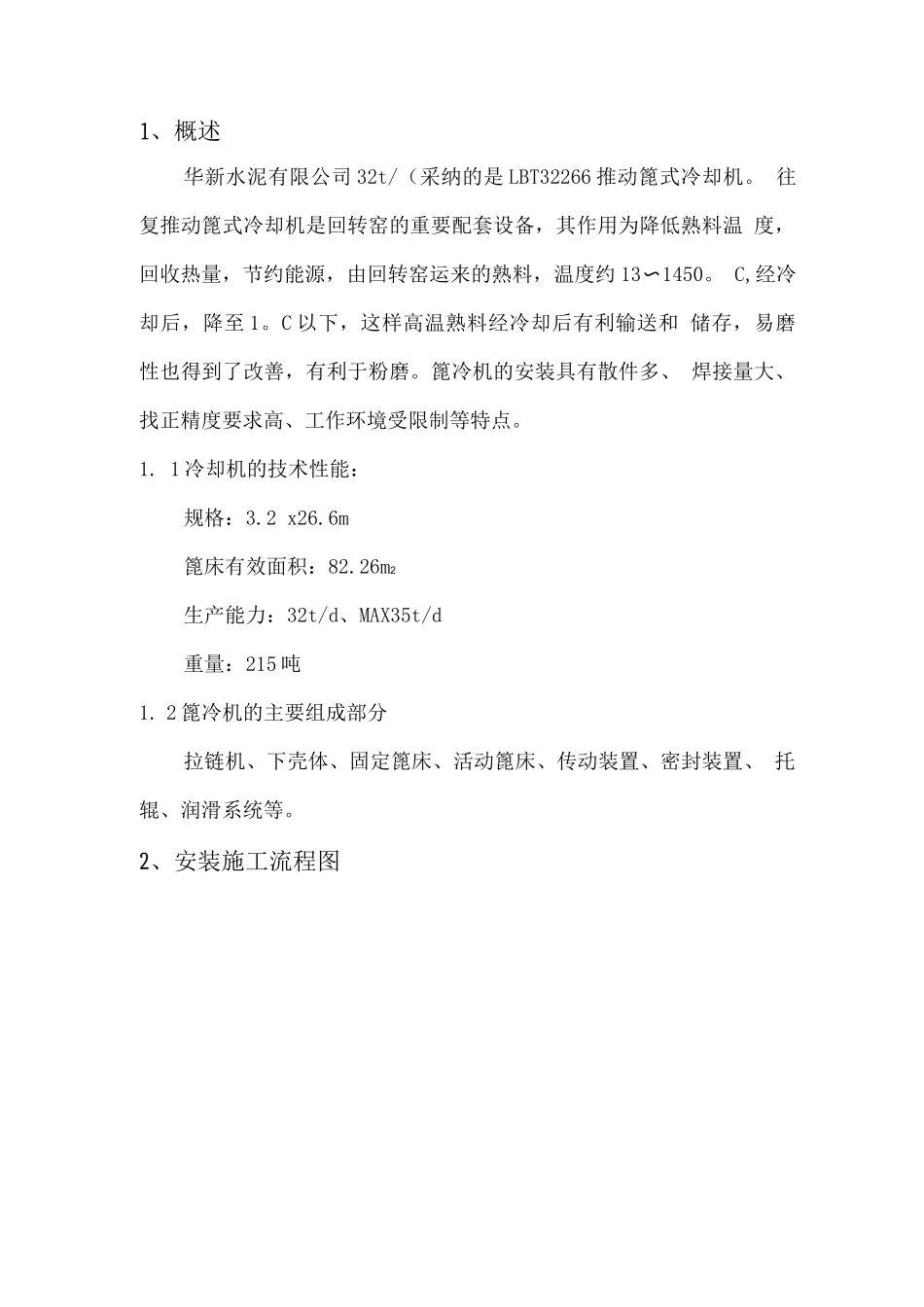

1、概述华新水泥有限公司 32t/（采纳的是 LBT32266 推动篦式冷却机。 往复推动篦式冷却机是回转窑的重要配套设备，其作用为降低熟料温 度，回收热量，节约能源，由回转窑运来的熟料，温度约 13〜1450。 C,经冷却后，降至 1。C 以下，这样高温熟料经冷却后有利输送和 储存，易磨性也得到了改善，有利于粉磨。篦冷机的安装具有散件多、 焊接量大、找正精度要求高、工作环境受限制等特点。1. 1 冷却机的技术性能：规格：3.2 x26.6m篦床有效面积：82.26m2生产能力：32t/d、MAX35t/d重量：215 吨1. 2 篦冷机的主要组成部分拉链机、下壳体、固定篦床、活动篦床、传动装置、密封装置、 托辊、润滑系统等。2、安装施工流程图3、安装施工要点众多散件拼装组成的大型设备，从型钢立柱到铸钢篦板，安装时 机械使用率较低，大量的部件就位要靠人工搬抬；篦冷机一般都要放在地坑或建筑物内，因此安装施工能利用的空 间较小，人员、机具等工作面难于展开；篦冷机整体拼装焊接量大；筑炉工程量大。4、基础验收及划线4.1 会同建设单位、土建部门等有关单位共同进行基础验收，根据设 备和工艺图有关要求检查基础的外形尺寸、标高、中心线、基础孔的 几何尺寸和相互位置尺寸，并做好检查纪录。4.2 设备基础部分的允许偏差为：基础外形尺寸：±30mm基础上平面标高：0〜-20mm篦冷机部分设备出库检查下部机体安装内托轮支承活动框架安装篦板支承架传动装置单机无负荷试运转其他设备 I 破裂机安装 I 风机安装 I 润滑系统安装 篦冷机设备安装流程图上机壳部分安装中心、显的距离：地脚孔相互中心位置：±10mm地脚孔垂直度：0〜20mm基础标高点对车间基准标高：土 3mm4.3 基础划线在冷却机基础平面上划出一条与窑中心线投影平行的冷却机中 心线，偏差不得大于±1.5mm;以与冷却机相邻的窑墩横向中心线（垂直于地面）到冷却机第一 根立柱中心、线的设计距离为间距划出其冷却机第一立柱的横向中心 线，偏差不得大于±1.5mm;以窑墩的水准点为基准，确定冷却机的水准面，误差不大于土 1.5mm;冷却机的基础孔较多，各单元标高不一致，基础点的相关几何尺 寸必须保证其中心线偏差不大于土 1mm，对角线偏差＜± 2mmo5、垫铁布置原则以地脚孔为准，在其两侧布置垫铁；各柱脚垫铁间标高差为土 0.5mm 以内；各柱脚垫铁间水平度允差＜ 0.2mm/m;6、拉链机安装6.1 设备出库检查：设备开箱时清点零部件的数量，检查设备外观质 量，并做好开箱纪...
