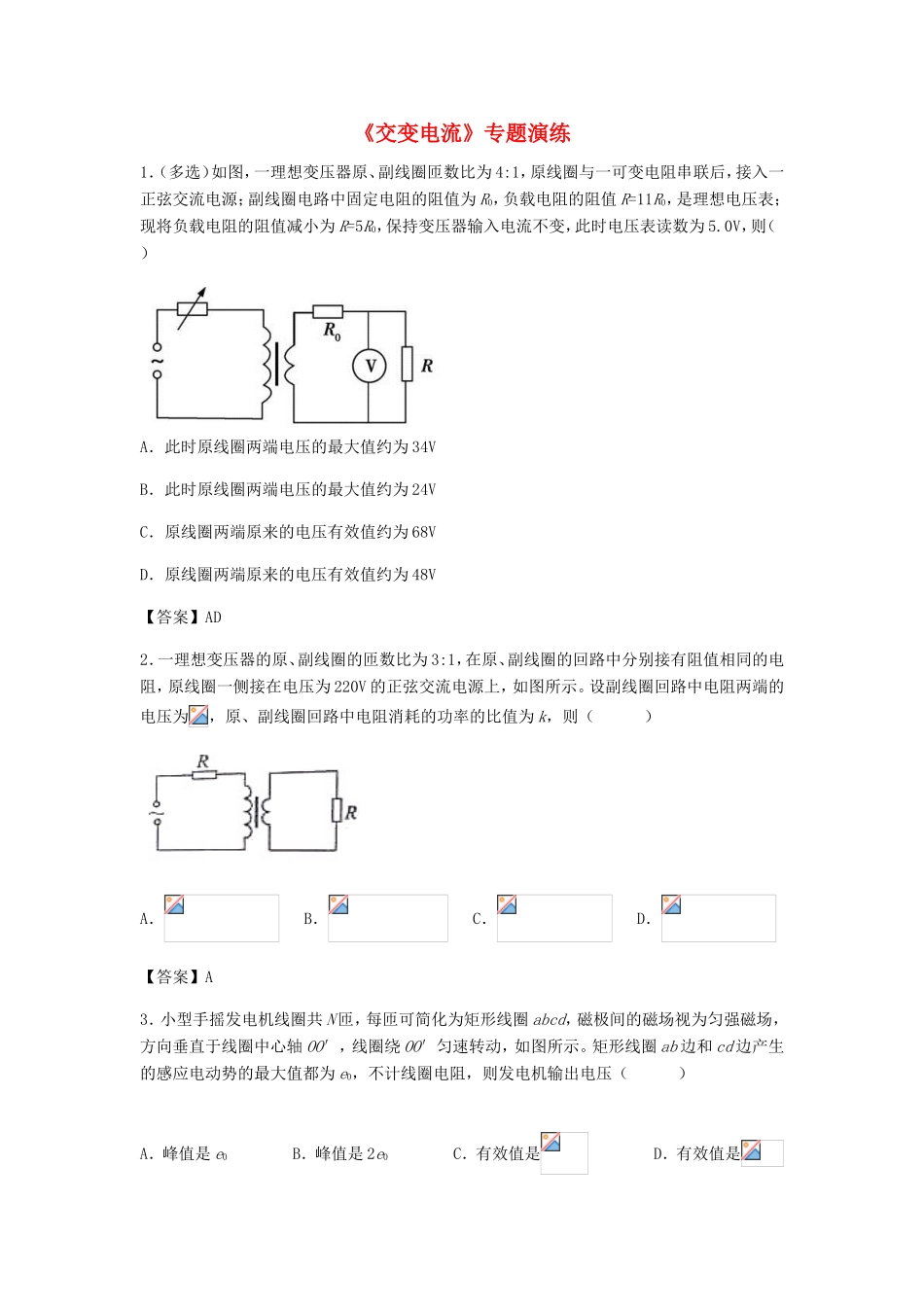

《交变电流》专题演练1．（多选）如图，一理想变压器原、副线圈匝数比为4:1，原线圈与一可变电阻串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R0，负载电阻的阻值R=11R0，是理想电压表；现将负载电阻的阻值减小为R=5R0，保持变压器输入电流不变，此时电压表读数为5.0V，则（）A．此时原线圈两端电压的最大值约为34VB．此时原线圈两端电压的最大值约为24VC．原线圈两端原来的电压有效值约为68VD．原线圈两端原来的电压有效值约为48V【答案】AD2．一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图所示。设副线圈回路中电阻两端的电压为，原、副线圈回路中电阻消耗的功率的比值为k，则（）A．B．C．D．【答案】A3．小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图所示。矩形线圈ab边和cd边产生的感应电动势的最大值都为e0，不计线圈电阻，则发电机输出电压（）A．峰值是e0B．峰值是2e0C．有效值是D．有效值是【答案】D4．图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2。在T的原线圈两端接入一电压的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其它因素的影响，则输电线上损失的电功率为（）【答案】C5．如图所示为气流加热装置的示意图，使用电阻丝加热导气管，视变压器为理想变压器，原线圈接入电压有效值恒定的交流电并保持匝数不变，调节触头P，使输出电压有效值由220V降至110V，调节前后（）A．副线圈中的电流比为1∶2B．副线圈输出功率比为2∶1C．副线圈的接入匝数比为2∶1D．原线圈输入功率比为1∶2【答案】C6．【2017哈尔滨市第六中学上学期期末考试】如图所示，理想变压器原线圈与电阻R0串联，原、副线圈的匝数比为20∶1，b是原线圈的中心抽头，副线圈连接滑动变阻器、电流表和电压表，电表均为理想交流电表。已知交流电源电压瞬时值表达式为u＝220sin100πt（V）。将单刀双掷开关K扳向a后，下列说法中正确的是（）A．电压表的示数为11VB．通过滑动变阻器R的交流电的频率为100HzC．若将滑动变阻器的滑片下移，则电压表的示数减小，R0功率增大D．若将单刀双掷开关由a扳向b，则电流表的示数减小【答案】C7．【2017·山西省重点中学协作体高三上学期期末联考】如图甲为理想变压器的示意图，其原、副线圈的匝数比为4：1，电压表和电流表均为理想电表，R1为阻值随温度升高而变小的热敏电阻，R1为定值电阻．若发电机向原线圈输入如图乙所示的正弦交流电．下列说法中正确的是（）A．输入变压器原线圈的交流电压的表达式为B．变压器原、副线圈中的电流之比为4：lC．t=0.0ls时，发电机的线圈平面位于中性面D．R1温度升高时，变压器的输入功率变小【答案】C8．【2017·湖北省部分重点中学高三新考试大纲适应性考试】如图甲所示,在匀强磁场中，两个匝数相同的正方形金属线圈分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势随吋间t变化的图象如图乙中曲线a、b所示，则（）A．t=0时刻,两线圈均处于垂直于中性面的位罝B．a、b对应的线圈转速之比为2:3C．a、b对应的两线圈面积之比为1:1D．若只改变两线圈的形状（匝数不变），则两线圈电动势的有效值之比一定不变【答案】C9．【西安市长安区第一中学大学区2017届高三第三次联考】如图甲所示的电路中，理想变压器原、副线圈匝数比为10∶1，A、V均为理想电表，R为光敏电阻(其阻值随光强增大而减小)，L1和L2是两个完全相同的灯泡.原线圈接入如图乙所示的正弦交流电压u，下列说法正确的是（）A．电压u的频率为100HzB．电压表V的示数为22VC．当光强增大时，变压器的输入功率变大D．当L1的灯丝烧断后，V示数变小【答案】C10．【四川省宜宾市2017届高三二诊】理想变压器连接电路如图所示，已知原、副线圈匝数比为2:1，原线圈两端接入一电压（Ｖ）的交流电源，各个电表均为理想交流电表，则（）A．通过可变电阻R的交变电流频率为100HzB．电压表的示数为155VC．当滑动变阻器R的滑片往...
