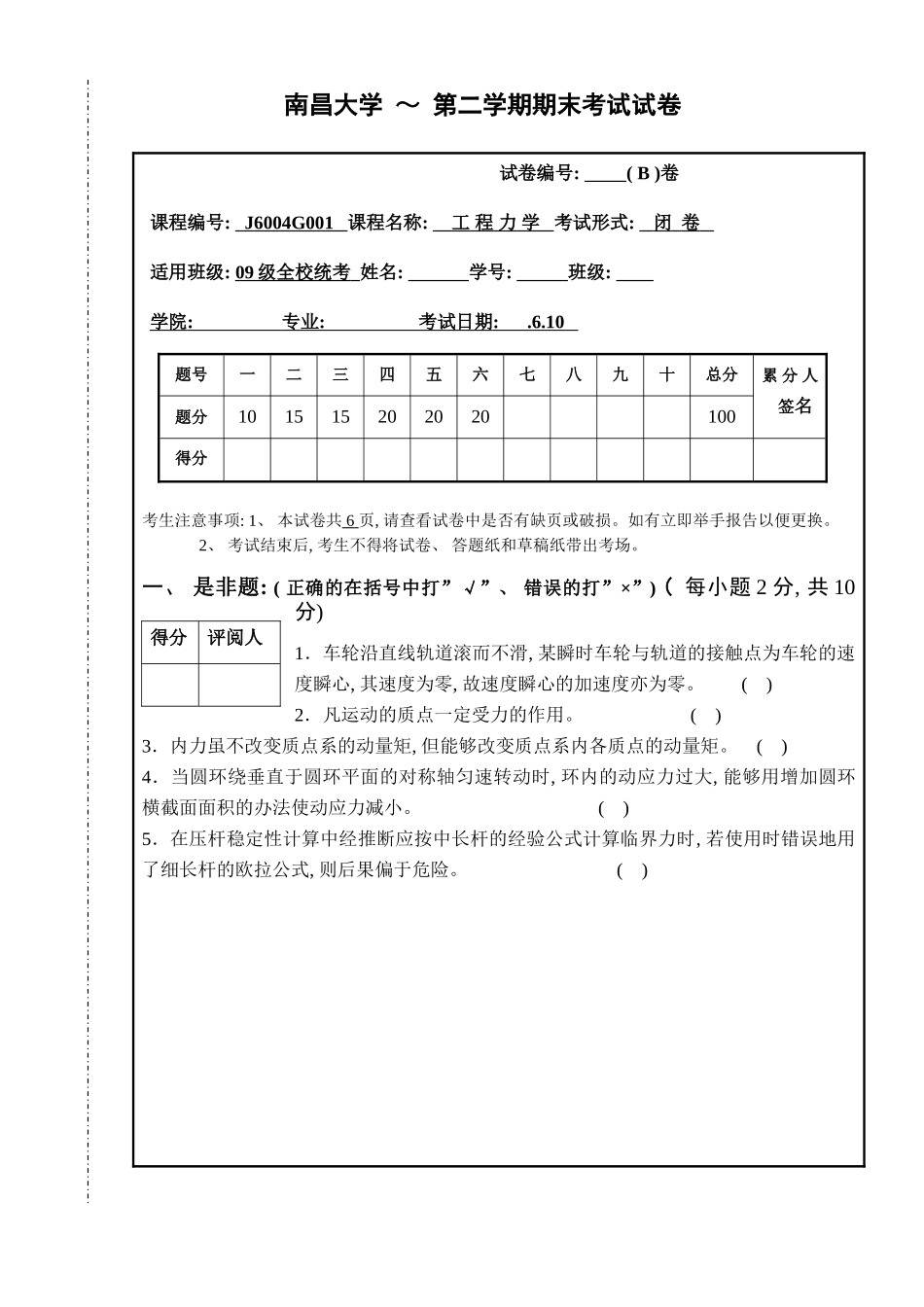

南昌大学 ～ 第二学期期末考试试卷 试卷编号: ( B )卷课程编号: J6004G001 课程名称: 工 程 力 学 考试形式: 闭 卷 适用班级: 09 级全校统考 姓名: 学号: 班级: 学院 : 专业 : 考试日期 : .6.10 题号一二三四五六七八九十总分累 分 人 签名题分101515202020100得分考生注意事项: 1、 本试卷共 6 页, 请查看试卷中是否有缺页或破损。如有立即举手报告以便更换。 2、 考试结束后, 考生不得将试卷、 答题纸和草稿纸带出考场。一、 是非题: ( 正确的在括号中打”√”、 错误的打”×”) ( 每小题 2 分, 共 10分) 1．车轮沿直线轨道滚而不滑, 某瞬时车轮与轨道的接触点为车轮的速度瞬心, 其速度为零, 故速度瞬心的加速度亦为零。 ( )2．凡运动的质点一定受力的作用。 ( )3．内力虽不改变质点系的动量矩, 但能够改变质点系内各质点的动量矩。 ( )4．当圆环绕垂直于圆环平面的对称轴匀速转动时, 环内的动应力过大, 能够用增加圆环横截面面积的办法使动应力减小。 ( )5．在压杆稳定性计算中经推断应按中长杆的经验公式计算临界力时, 若使用时错误地用了细长杆的欧拉公式, 则后果偏于危险。 ( )得分评阅人二、 计算题 (15 分)图示结构中, BC 为矩形截面杆, 已知 a＝2m, b＝100mm, h＝150mm, F＝5kN, 试求 BC 杆横截面上的最大拉应力和最大压应力。得分评阅人三、 计算题 (15 分)一压杆上端自由, 下端固定, 其截面为 14 号工字钢, 如图所示。材料的比例极限＝200MPa, 弹性模量 E＝200GPa。试求此压杆适用欧拉公式时的最小长度 l。( 已知 14 号工字钢梁的) 得分评阅人四、 计算题 (20 分)如图所示滑道摇杆机构, 已知两平行轴距离 O1O2＝20cm, 在图示瞬时, , 求机构中 O2A 杆转动的角速度和角加速度。得分评阅人 五、 计算题 (20 分)如图所示的四连杆机构中, 曲柄以匀角速度绕 O 轴转动, 且OA＝O1B＝r, 某瞬时∠AOO1＝90o, ∠BAO＝∠BO1O＝45o。求此时O1B 杆的角速度和角加速度。 得分评阅人六、 计算题 (20 分)均质圆柱体 A 的质量为 m, 在外圆上绕以细绳, 绳的一端 B 固定不动, 如图所示。当BC 铅垂时圆柱下降, 其初速度为零。求当圆柱体的轴心降落了高度h 时轴心的角速度和绳子的拉力。 得分评阅人
