线缆施工技术方案

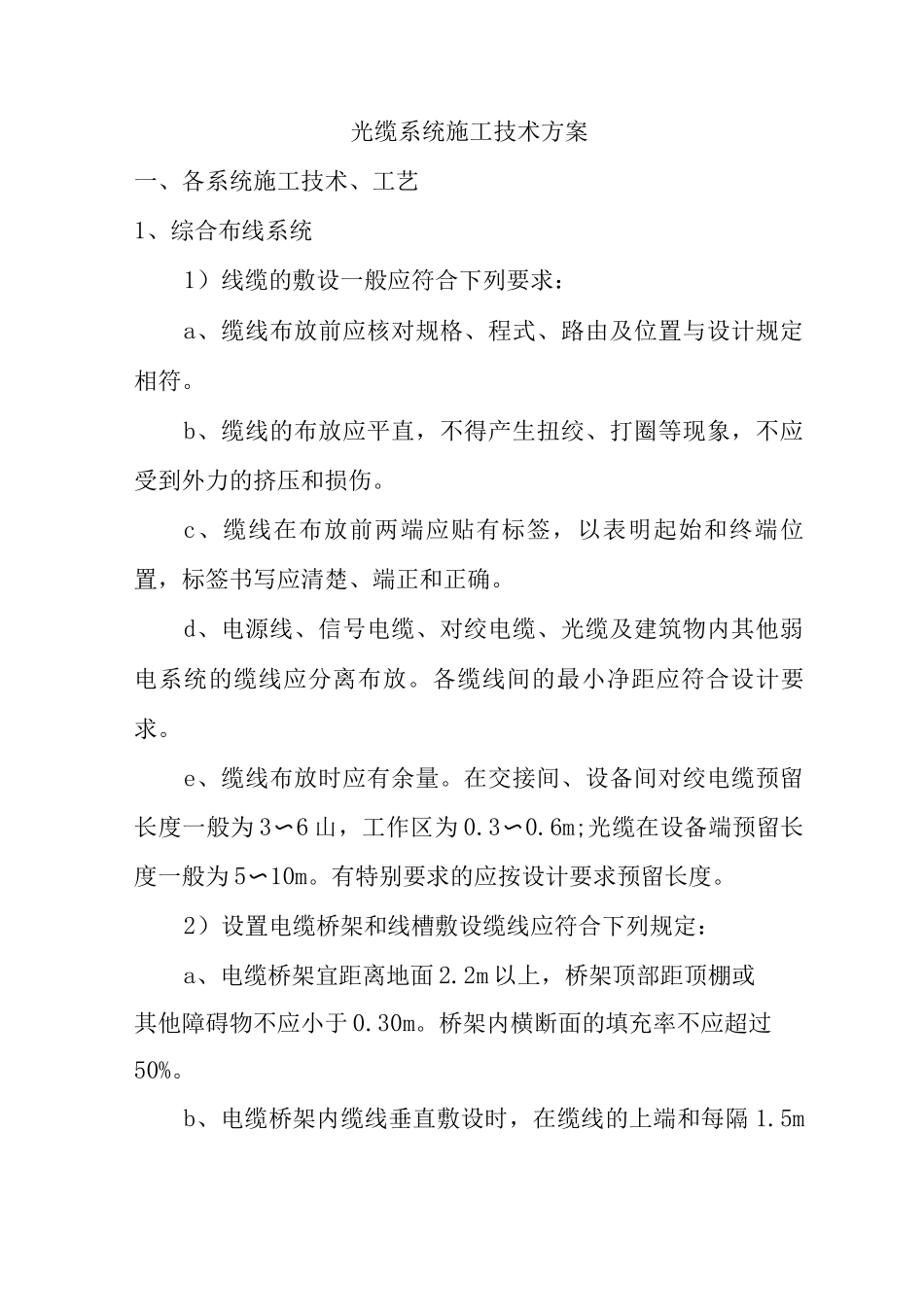

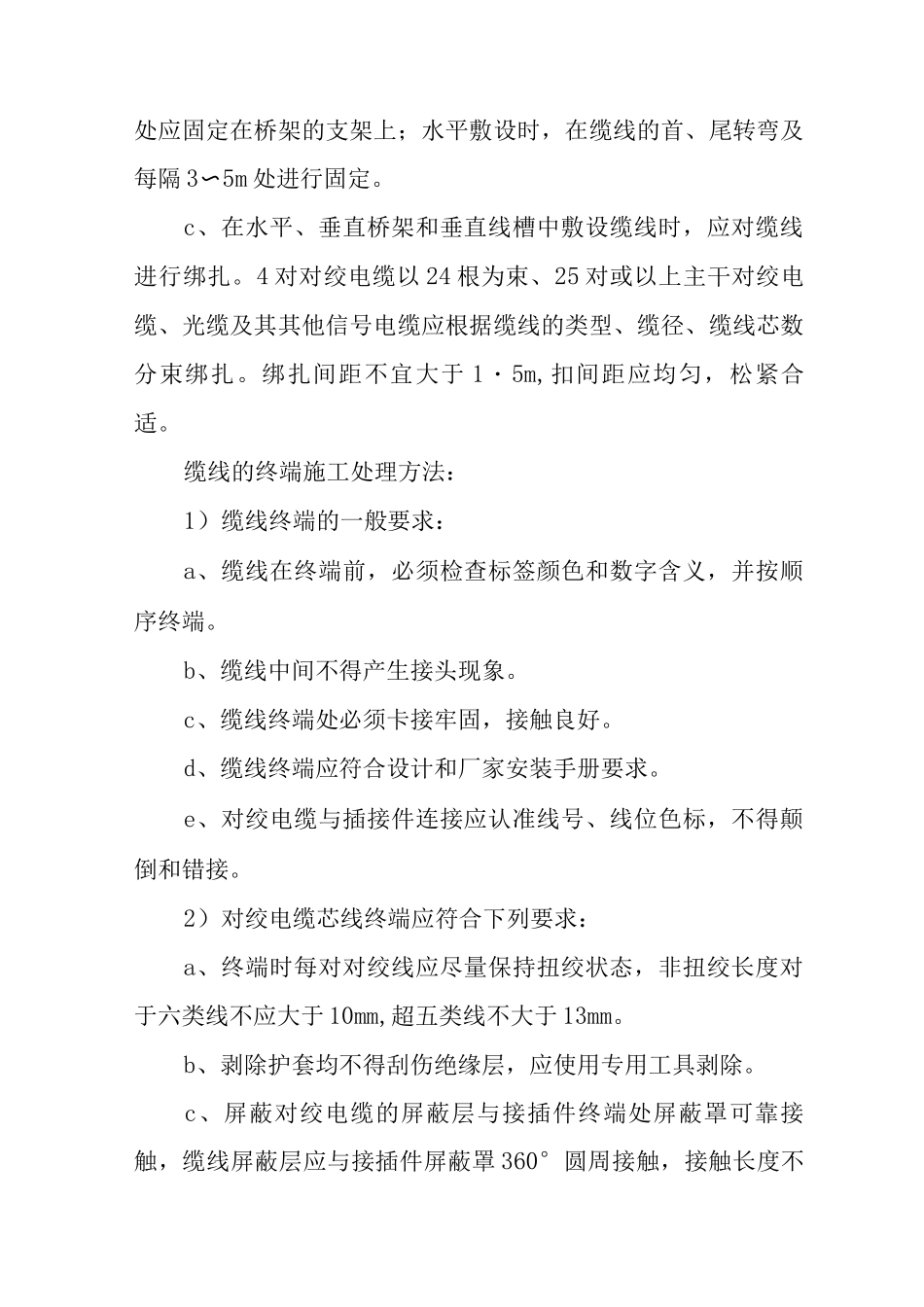

光缆系统施工技术方案一、各系统施工技术、工艺1、综合布线系统1）线缆的敷设一般应符合下列要求：a、缆线布放前应核对规格、程式、路由及位置与设计规定相符。b、缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。c、缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清楚、端正和正确。d、电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求。e、缆线布放时应有余量。在交接间、设备间对绞电缆预留长度一般为 3〜6 山，工作区为 0.3〜0.6m;光缆在设备端预留长度一般为 5〜10m。有特别要求的应按设计要求预留长度。2）设置电缆桥架和线槽敷设缆线应符合下列规定：a、电缆桥架宜距离地面 2.2m 以上，桥架顶部距顶棚或其他障碍物不应小于 0.30m。桥架内横断面的填充率不应超过 50%。b、电缆桥架内缆线垂直敷设时，在缆线的上端和每隔 1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾转弯及每隔 3〜5m 处进行固定。c、在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4 对对绞电缆以 24 根为束、25 对或以上主干对绞电缆、光缆及其其他信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于 1・5m,扣间距应均匀，松紧合适。缆线的终端施工处理方法：1）缆线终端的一般要求：a、缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端。b、缆线中间不得产生接头现象。c、缆线终端处必须卡接牢固，接触良好。d、缆线终端应符合设计和厂家安装手册要求。e、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。2）对绞电缆芯线终端应符合下列要求：a、终端时每对对绞线应尽量保持扭绞状态，非扭绞长度对于六类线不应大于 10mm,超五类线不大于 13mm。b、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。c、屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩 360°圆周接触，接触长度不宜小于 10mm。3）光缆芯线终端应符合下列要求：a、采纳光纤连接盒对光缆芯线接续、保护，光纤连接盒可为固定和抽屉二种方式。在连接盒中光纤应能得到足够的弯曲半径。b、光纤融接或机械接续处应加保护和固定，使用连接器以便于光纤的跳接。c、连接盒面板应有标志。d、跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。2、计算机网络系统主要施工...
