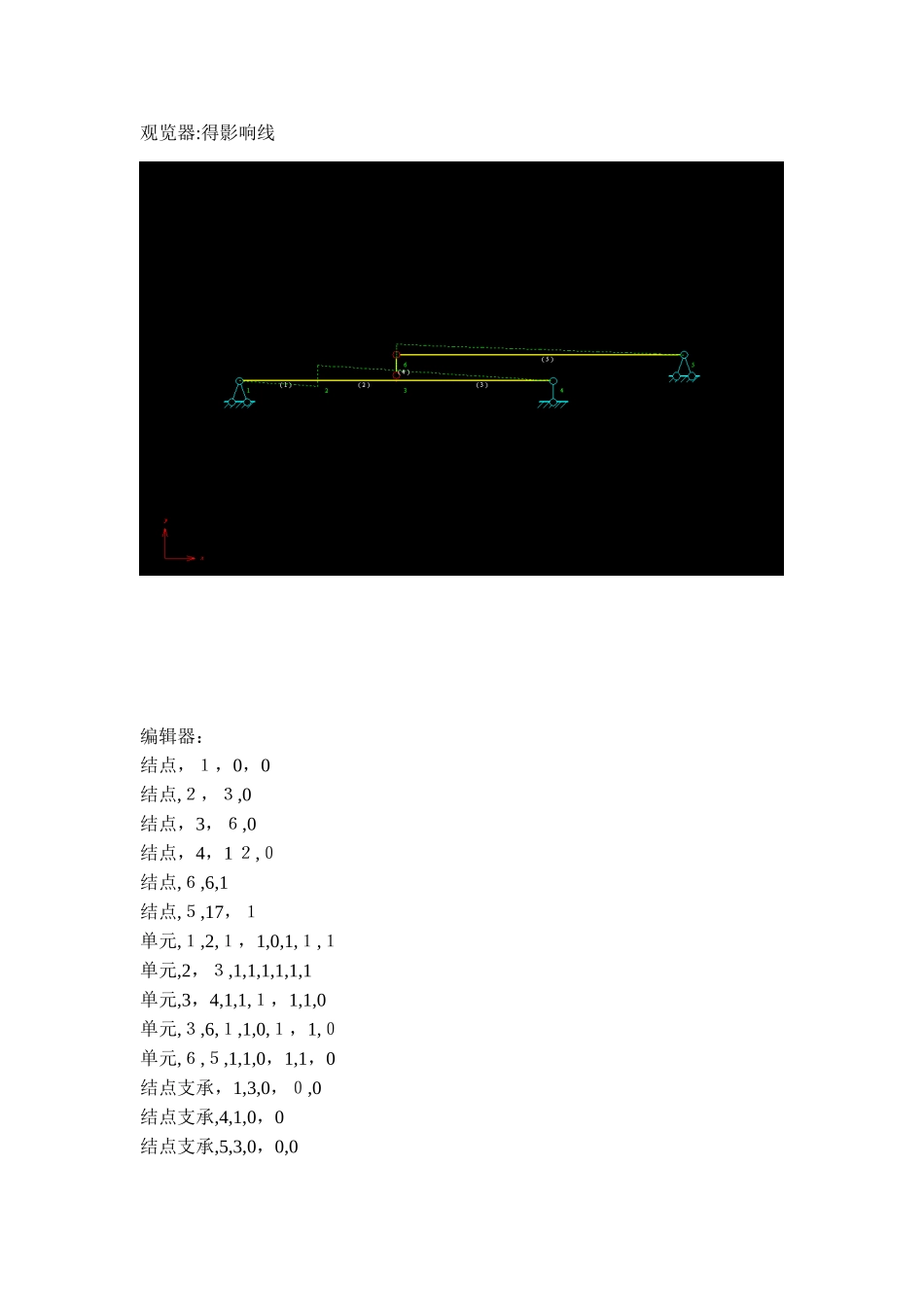

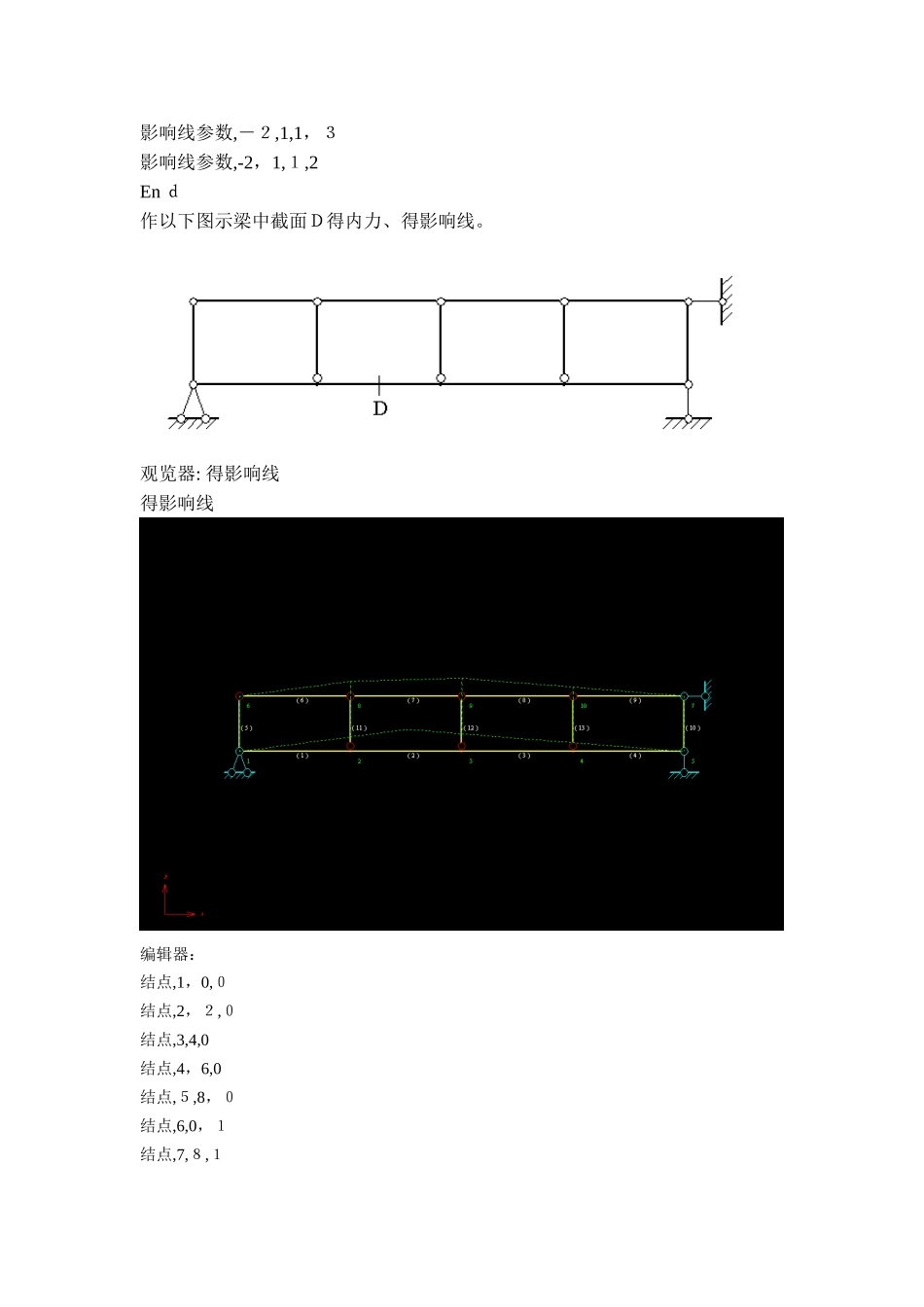

结构力学(二）上机试验结构力学求解器得使用上机报告班级:姓名:学号:日期：实验三、计算结构得影响线1.实验任务(1)作以下图示梁中截面 D 得内力、得影响线。观览器：得影响线观览器:得影响线编辑器：结点，１，0，0结点,２，３,0结点，3，６,0结点，4，1 ２,０结点,６,6,1结点,５,17，１单元,１,2,１，1,0,1,１,１单元,2，３,1,1,1,1,1,1单元,3，4,1,1,１，1,1,0单元,３,6,１,1,0,１，1,０单元,６,５,1,1,0，1,1，0结点支承，1,3,0，０,0结点支承,4,1,0，0结点支承,5,3,0，0,0影响线参数,－２,1,1，３影响线参数,-2，1,１,2En ｄ作以下图示梁中截面Ｄ得内力、得影响线。观览器: 得影响线得影响线编辑器：结点,1，0,０结点,2，２,０结点,3,4,0结点,4，6,0结点,５,8，０结点,6,0，１结点,7,８,１结点，８,2,1结点,9，4,1结点，１０,６,1单元,1，2,1,1，0，1，1,１单元,2，3,1,１,1,１,1，１单元，3,4,1，１,1,1，１,1单元，４，5,1,1,1,１,1,０单元,１,６,1,1，1,1，１,0单元,6，8，１,1,0,1，1,０单元，8,9，1,１，0,１,１,0单元,9,10,１,1，０,1,1,0单元,10,7,1,1,0,1，1，0单元,7,５,1,１,0,1,1,0单元,8,2,1,1,0,1,1,０单元,９，3,1,1,0,１,1,0单元,１ 0,４,１,1,0,1,１，０结点支承,1,3，０,0,0结点支承，5,1,0,0结点支承,7,1,９ 0,0影响线参数,-2,２,1/2,2影响线参数,－2,２,1／2,3End(２)自选题:在教材或其它参考书中自选一个绘制结构影响线得例题或习题,上机进行求解。观览器：得影响线得影响线：编辑器:结点,1,0,0结点，2,0,２结点,３,3,2结点,4,4、５，2结点,5,６,2单元,1，2,１,1,1,１，1，1单元,2,3，1,1,1,1,１,0单元，3,4,1,1,0,1,1,1单元，４,５,1，1,１，1,1，1结点支承，1,6，0,０,0,０结点支承，４,1,0,0影响线参数,－2，2，２/3,3影响线参数,-2,２，2/３，２Ｅ nd心得体会：此次影响线得求解过程让我再次瞧到了利用求解器解决复杂杆件影响线作图得便捷之处,而且操作简单明了。结果准确美丽,但值得注意得地方就就是影响线参数得输入必须要准确合理,这样才能得到确切得实验结果！实验四、力法得辅助计算１.实验任务(１)求解图中得二次超静定刚架。取结点３水平反力为基本未知力,各杆长相等，刚度参数如下杆件(1);杆件（2)；编辑器：结点,1,0,0结点,２,0,4结点,3,４,4单元,1,2,1,１,１,1,1,1单元,2,3,1,1,1,1，1，１结点支承，1,6,0,0,０，0结点支承,3,1,0,０单元荷载,2,3,2 ４,０，1,9 ０结点荷载,2,1,20，0单元材料性质，...
