绘制外墙身节点大样

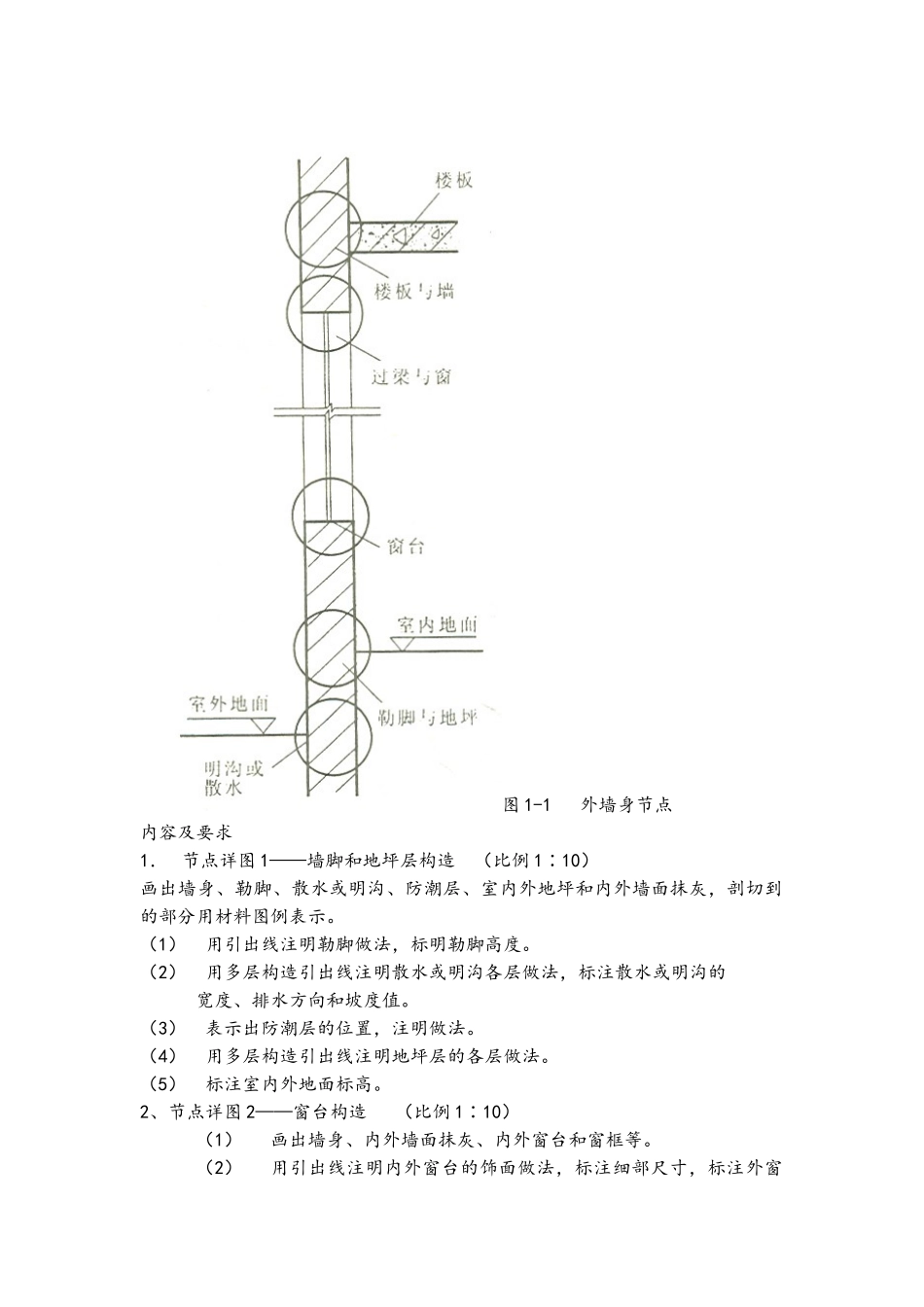

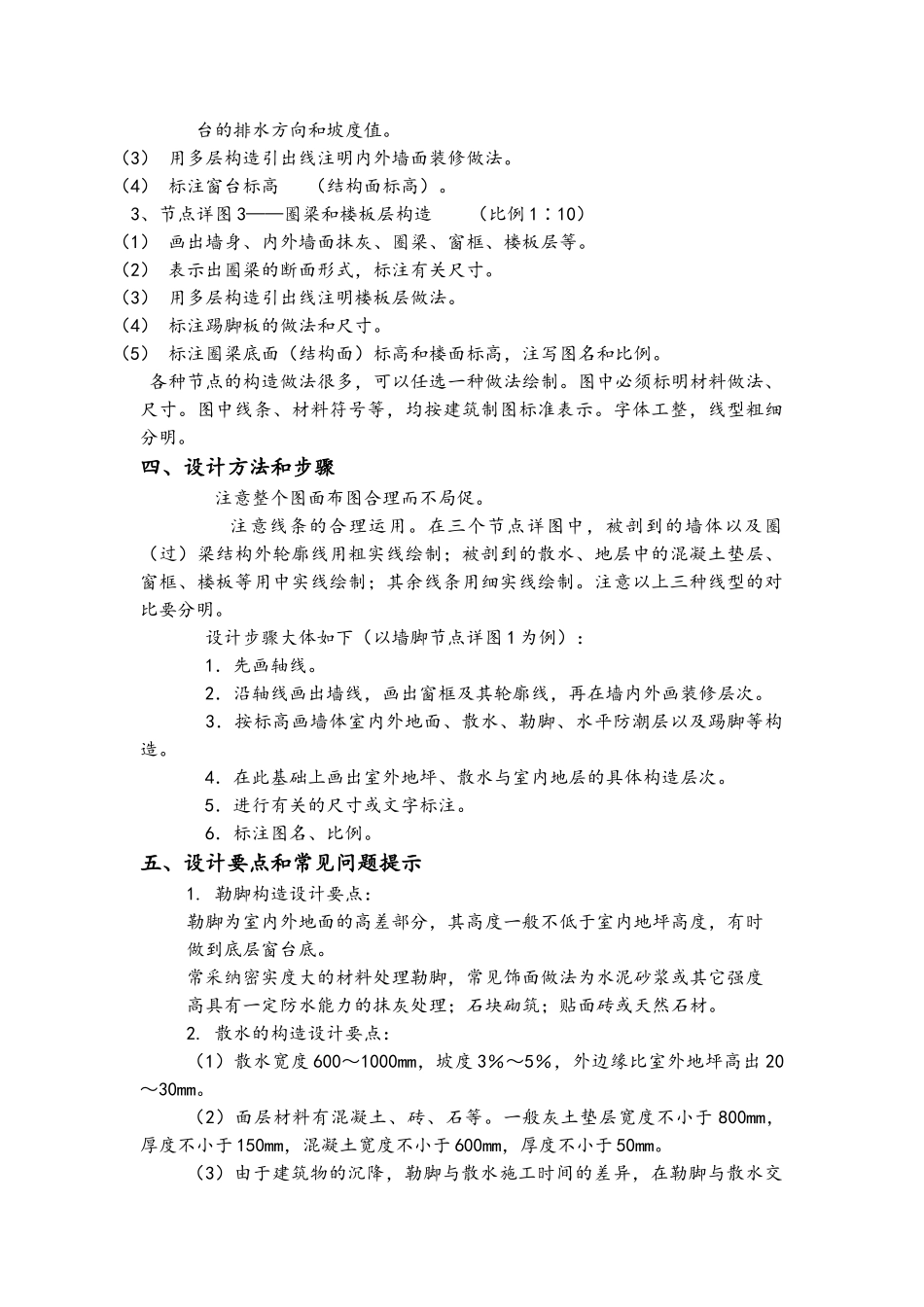

作业 2：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。2. 熟悉墙体与楼板的连接关系。3. 熟悉墙体和楼地面的饰面构造层次与材料做法。4. 熟悉墙身构造的设计要点和步骤。5. 熟悉墙身大样图的识读，增强图纸表达能力。学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。2. 墙与楼板的连接构造。3. 墙体和楼地面饰面材料的选用与常用做法。4. 墙体大样图的主要内容和标注。二、工程设计条件某三层混合结构住宅楼。层高为 2800mm，室内外高差 450mm，窗台距室内地面 900mm 高。承重砖墙，其厚度不小于 240mm。楼板采纳现浇钢筋混凝土楼板、圈梁，楼板厚 100mm。采纳木门窗。内外墙均做抹灰饰面。楼地面做法、散水（明沟）自定。设计中所需的其它条件自定。三、设计内容和深度用一张竖向 Α3 图纸，以铅笔绘制。按建筑制图标准，绘制外墙身节点详图，如图１－１所示。要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。图 1-1 外墙身节点内容及要求1． 节点详图 1——墙脚和地坪层构造 （比例 1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。（1）用引出线注明勒脚做法，标明勒脚高度。（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。（3）表示出防潮层的位置，注明做法。（4）用多层构造引出线注明地坪层的各层做法。（5）标注室内外地面标高。2、节点详图 2——窗台构造 （比例 1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。（3） 用多层构造引出线注明内外墙面装修做法。（4） 标注窗台标高 （结构面标高）。 3、节点详图 3——圈梁和楼板层构造 （比例 1∶10）（1） 画出墙身、内外墙面抹灰、圈梁、窗框、楼板层等。（2） 表示出圈梁的断面形式，标注有关尺寸。（3） 用多层构造引出线注明楼板层做法。（4） 标注踢脚板的做法和尺寸。（5） 标注圈梁底面（结构面）标高和楼面标高，注写图名和比例。各种节点的构造做法很多，可以任选一种做法绘制。图中必须标明材料做法、尺寸。图中...
