绝版脚手架搭设图集

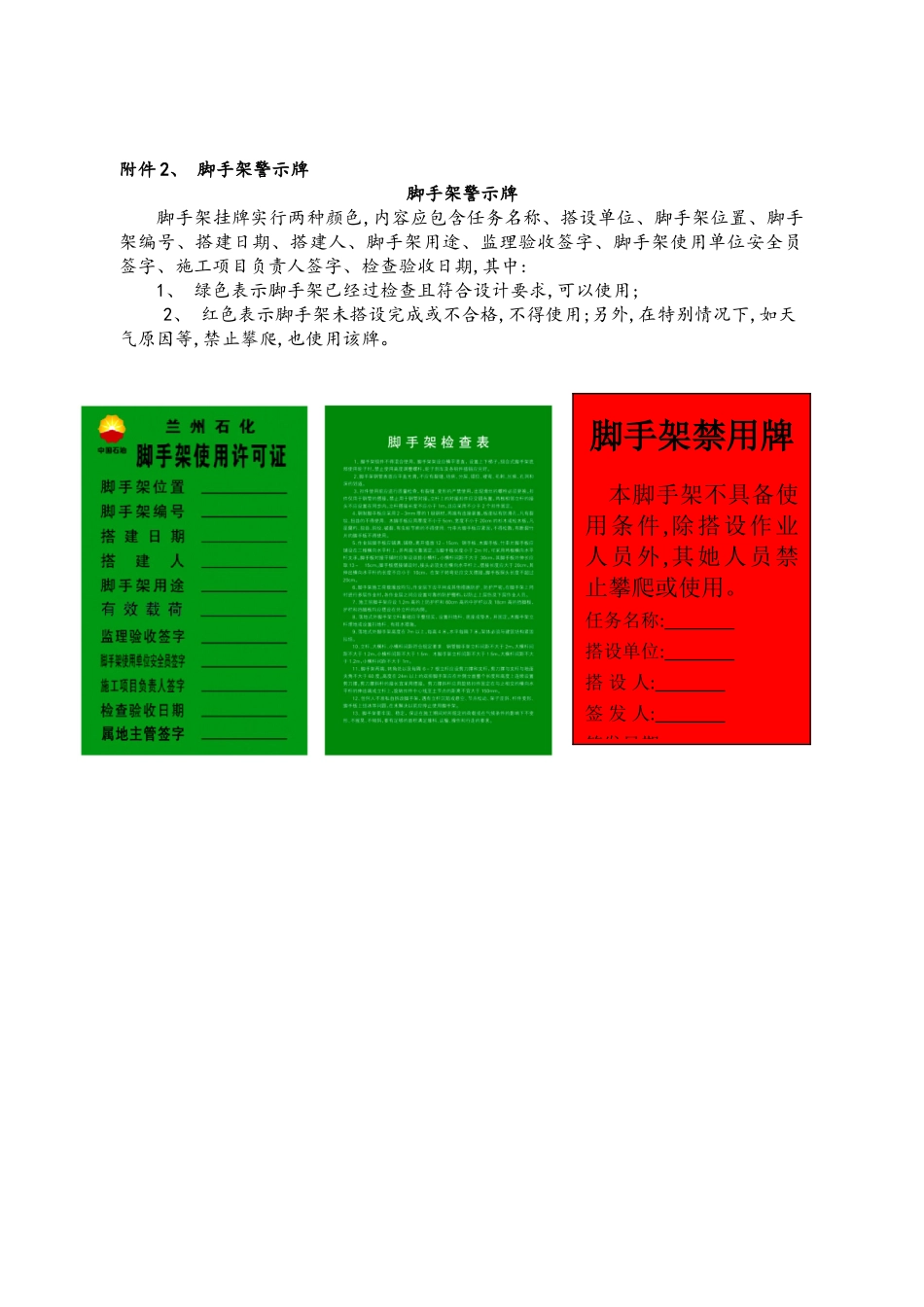

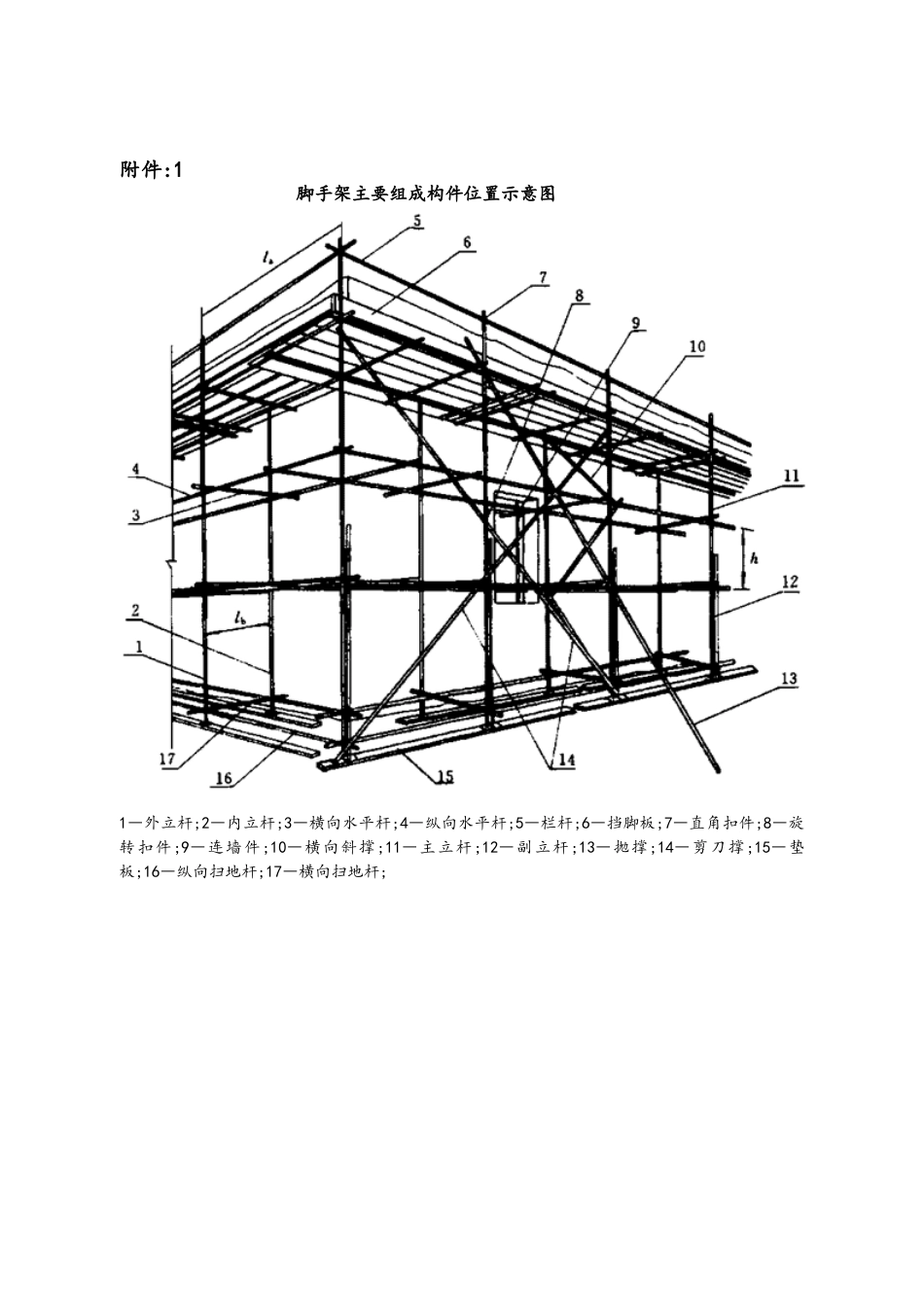

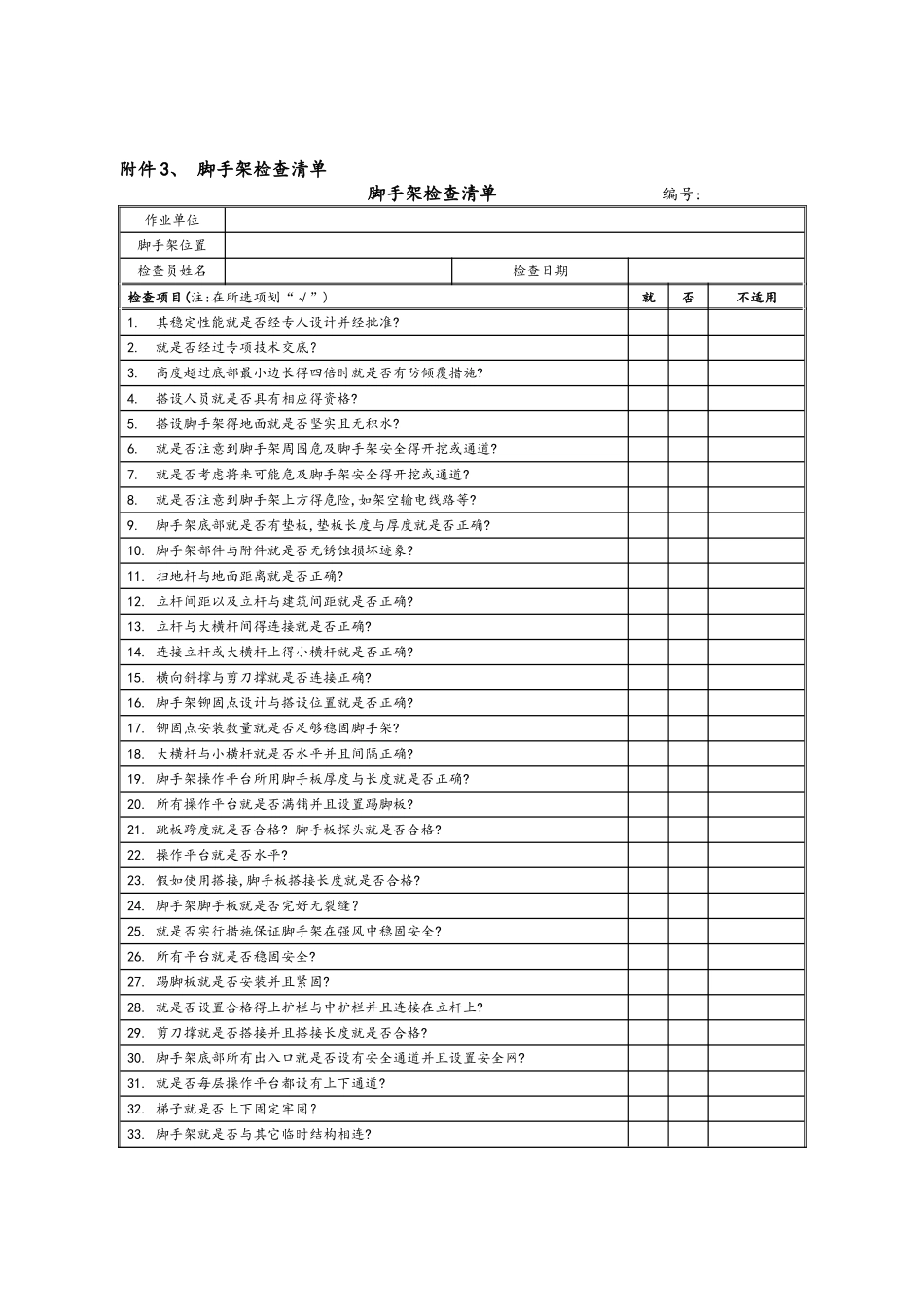

附件:1 脚手架主要组成构件位置示意图1―外立杆;2―内立杆;3―横向水平杆;4―纵向水平杆;5―栏杆;6―挡脚板;7―直角扣件;8―旋转扣件;9―连墙件;10―横向斜撑;11―主立杆;12―副立杆;13―抛撑;14―剪刀撑;15―垫板;16―纵向扫地杆;17―横向扫地杆;附件 2、 脚手架警示牌脚手架警示牌脚手架挂牌实行两种颜色,内容应包含任务名称、搭设单位、脚手架位置、脚手架编号、搭建日期、搭建人、脚手架用途、监理验收签字、脚手架使用单位安全员签字、施工项目负责人签字、检查验收日期,其中:1、 绿色表示脚手架已经过检查且符合设计要求,可以使用;2、 红色表示脚手架未搭设完成或不合格,不得使用;另外,在特别情况下,如天气原因等,禁止攀爬,也使用该牌。脚手架禁用牌本脚手架不具备使用条件,除搭设作业人员外,其她人员禁止攀爬或使用。任务名称: 搭设单位: 搭 设 人: 签 发 人: 签发日期: 附件 3、 脚手架检查清单 脚手架检查清单 编号: 作业单位脚手架位置检查员姓名检查日期检查项目(注:在所选项划“√”)就否不适用1.其稳定性能就是否经专人设计并经批准?2.就是否经过专项技术交底？3.高度超过底部最小边长得四倍时就是否有防倾覆措施?4.搭设人员就是否具有相应得资格?5.搭设脚手架得地面就是否坚实且无积水?6.就是否注意到脚手架周围危及脚手架安全得开挖或通道?7.就是否考虑将来可能危及脚手架安全得开挖或通道?8.就是否注意到脚手架上方得危险,如架空输电线路等?9.脚手架底部就是否有垫板,垫板长度与厚度就是否正确?10. 脚手架部件与附件就是否无锈蚀损坏迹象?11. 扫地杆与地面距离就是否正确?12. 立杆间距以及立杆与建筑间距就是否正确?13. 立杆与大横杆间得连接就是否正确?14. 连接立杆或大横杆上得小横杆就是否正确?15. 横向斜撑与剪刀撑就是否连接正确?16. 脚手架铆固点设计与搭设位置就是否正确?17. 铆固点安装数量就是否足够稳固脚手架?18. 大横杆与小横杆就是否水平并且间隔正确?19. 脚手架操作平台所用脚手板厚度与长度就是否正确?20. 所有操作平台就是否满铺并且设置踢脚板?21. 跳板跨度就是否合格? 脚手板探头就是否合格?22. 操作平台就是否水平?23. 假如使用搭接,脚手板搭接长度就是否合格?24. 脚手架脚手板就是否完好无裂缝？25. 就是否实行措施保证脚手架在强风中稳固安全?26. 所有平台就是否稳固安全?27. 踢脚板就是否安装并且紧固?28. 就是否设置合格得上护栏与中护栏并且连接在立杆上?29. 剪...
