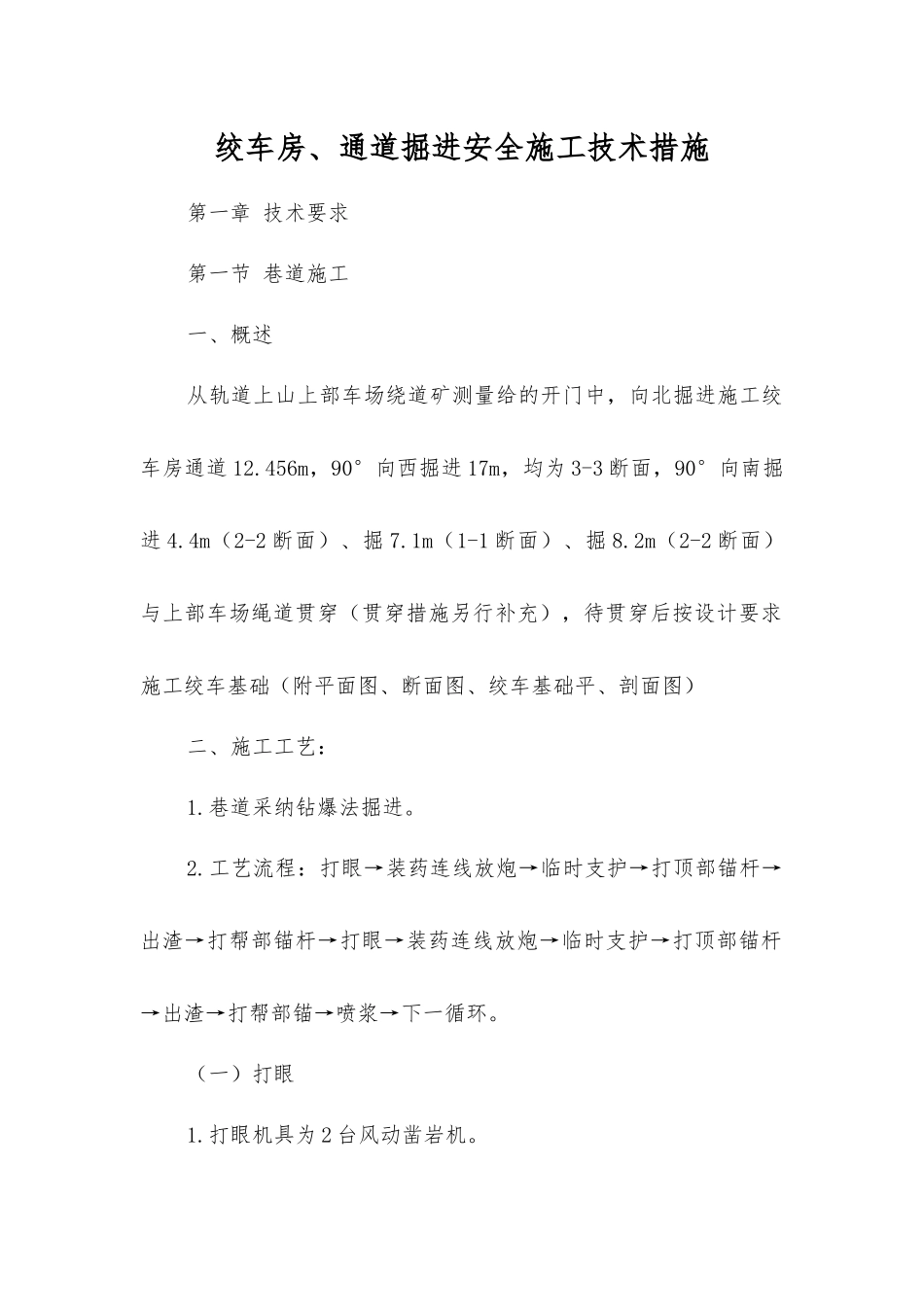

绞车房、通道掘进安全施工技术措施

绞车房、通道掘进安全施工技术措施第一章 技术要求第一节 巷道施工一、概述从轨道上山上部车场绕道矿测量给的开门中，向北掘进施工绞车房通道 12.456m，90°向西掘进 17m，均为 3-3 断面，90°向南掘进 4.4m（2-2 断面）、掘 7.1m（1-1 断面）、掘 8.2m（2-2 断面）与上部车场绳道贯穿（贯穿措施另行补充），待贯穿后按设计要求施工绞车基础（附平面图、断面图、绞车基础平、剖面图）二、施工工艺：1.巷道采纳钻爆法掘进。2.工艺流程：打眼→装药连线放炮→临时支护→打顶部锚杆→出渣→打帮部锚杆→打眼→装药连线放炮→临时支护→打顶部锚杆→出渣→打帮部锚→喷浆→下一循环。（一）打眼1.打眼机具为 2 台风动凿岩机。2.打眼爆破严格根据本措施中炮眼布置图和爆破参数表进行，加强爆破效果考察，并及时修正爆破参数。3.打眼工必须熟练掌握打眼技能，打眼过程当中给风给水要均匀，遇到停风、停水，应将钎杆拔出，防止因气腿下落将钎杆压弯变形。4.钻眼应与岩层节理、裂隙方向成一定夹角，尽量避开岩层节理、裂隙方向打眼。（二）装药连线放炮1.炸药为三级煤矿许用乳化炸药。雷管为煤矿许用毫秒延期电雷管，最后一段延期时间不大于 130ms。2.采纳正向装药，封泥长度不小于 600mm，封泥必须要使用 “一炮三泥”。3.连线方式采纳大串连。4.绞车房、通道施工放炮警戒位置为①轨道上山上部第一个躲避硐室。② 490m 回风巷与 8 煤回风上山三岔门处。④主斜井正、反向风门以里新奇风流处（放炮处）。（三）出渣采纳扒装机出渣人工推车，绞车提升。（四）支护本巷道采纳锚喷支护。1.锚喷支护1)巷道为半圆拱巷道，支护规格： 1-1 断面；巷道净宽为6600mm、净高为 4500mm、净断面积 26.32㎡，2-2 断面，巷道净宽为3000mm，巷道净高为 2900mm；净断面积：7.5㎡，掘宽 3200mm，掘高 3000mm。3-3 断面，巷道净宽为 2800mm，巷道净高 2800mm；净断面积：6.92㎡。2）本次设计巷道采纳锚喷支护巷道，使用左螺旋金属树脂锚杆，锚杆规格为 φ20×2200mm，锚杆间排距为 800×800mm。采纳加长锚固，每根锚杆使用 2 根 Z2350 树脂锚固剂，锚固长度不小于 1m。锚杆的扭矩不小于 200N·m，锚杆抗拔力不小 85kN。喷射砼厚度为100mm，砼标号不低于 C20。3 ） 起 吊 锚 杆 严 格 根 据 图 示 位 置 施 工 ， 起 吊 锚 杆 规 格 为φ20×2200mm，每根锚杆使用 2 根 Z2350 树脂锚固剂。4）图中地脚螺栓...
