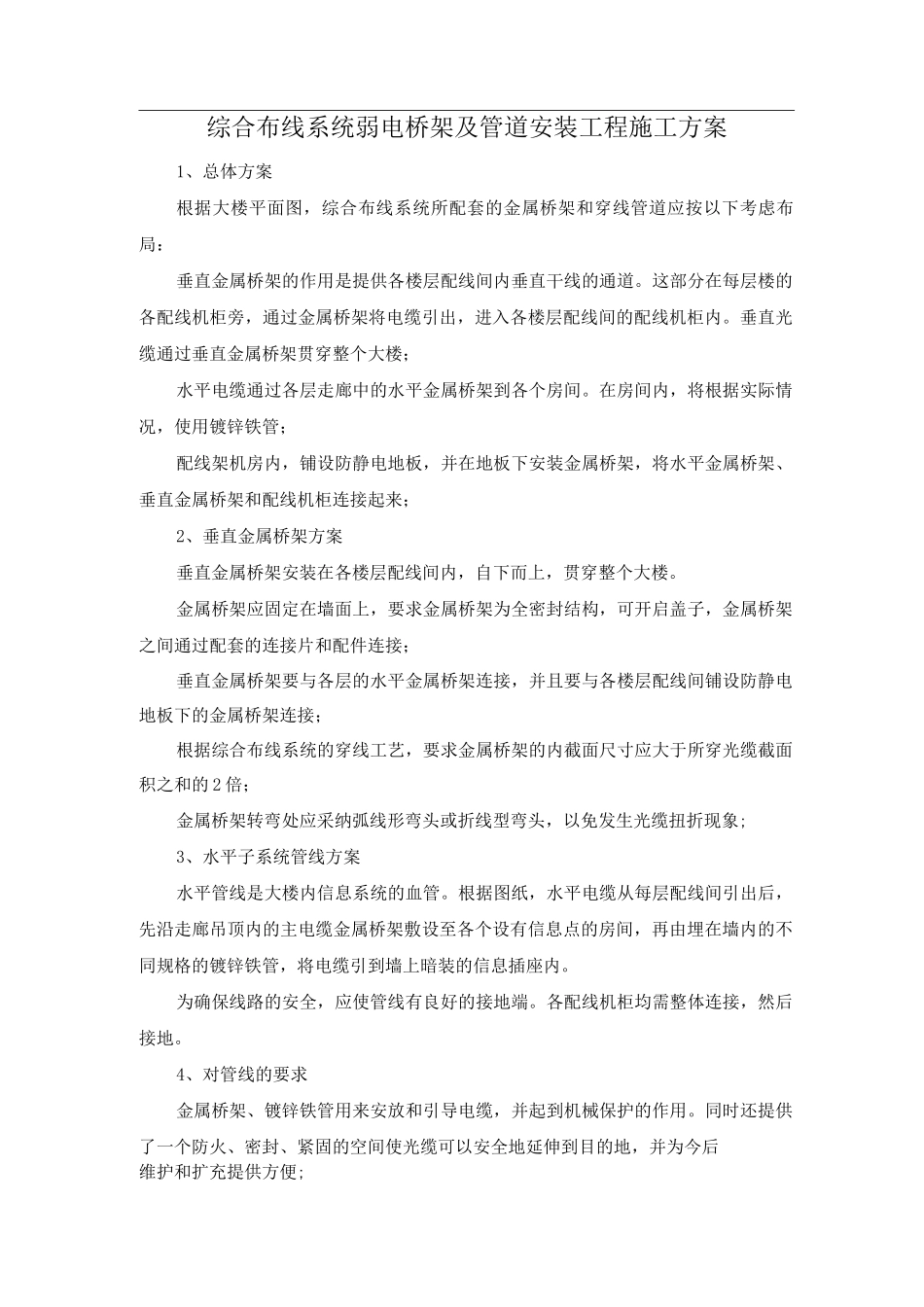

综合布线系统弱电桥架及管道安装工程施工方案1、总体方案根据大楼平面图，综合布线系统所配套的金属桥架和穿线管道应按以下考虑布局：垂直金属桥架的作用是提供各楼层配线间内垂直干线的通道
这部分在每层楼的各配线机柜旁，通过金属桥架将电缆引出，进入各楼层配线间的配线机柜内
垂直光缆通过垂直金属桥架贯穿整个大楼；水平电缆通过各层走廊中的水平金属桥架到各个房间
在房间内，将根据实际情况，使用镀锌铁管；配线架机房内，铺设防静电地板，并在地板下安装金属桥架，将水平金属桥架、垂直金属桥架和配线机柜连接起来；2、垂直金属桥架方案垂直金属桥架安装在各楼层配线间内，自下而上，贯穿整个大楼
金属桥架应固定在墙面上，要求金属桥架为全密封结构，可开启盖子，金属桥架之间通过配套的连接片和配件连接；垂直金属桥架要与各层的水平金属桥架连接，并且要与各楼层配线间铺设防静电地板下的金属桥架连接；根据综合布线系统的穿线工艺，要求金属桥架的内截面尺寸应大于所穿光缆截面积之和的 2 倍；金属桥架转弯处应采纳弧线形弯头或折线型弯头，以免发生光缆扭折现象;3、水平子系统管线方案水平管线是大楼内信息系统的血管
根据图纸，水平电缆从每层配线间引出后，先沿走廊吊顶内的主电缆金属桥架敷设至各个设有信息点的房间，再由埋在墙内的不同规格的镀锌铁管，将电缆引到墙上暗装的信息插座内
为确保线路的安全，应使管线有良好的接地端
各配线机柜均需整体连接，然后接地
4、对管线的要求金属桥架、镀锌铁管用来安放和引导电缆，并起到机械保护的作用

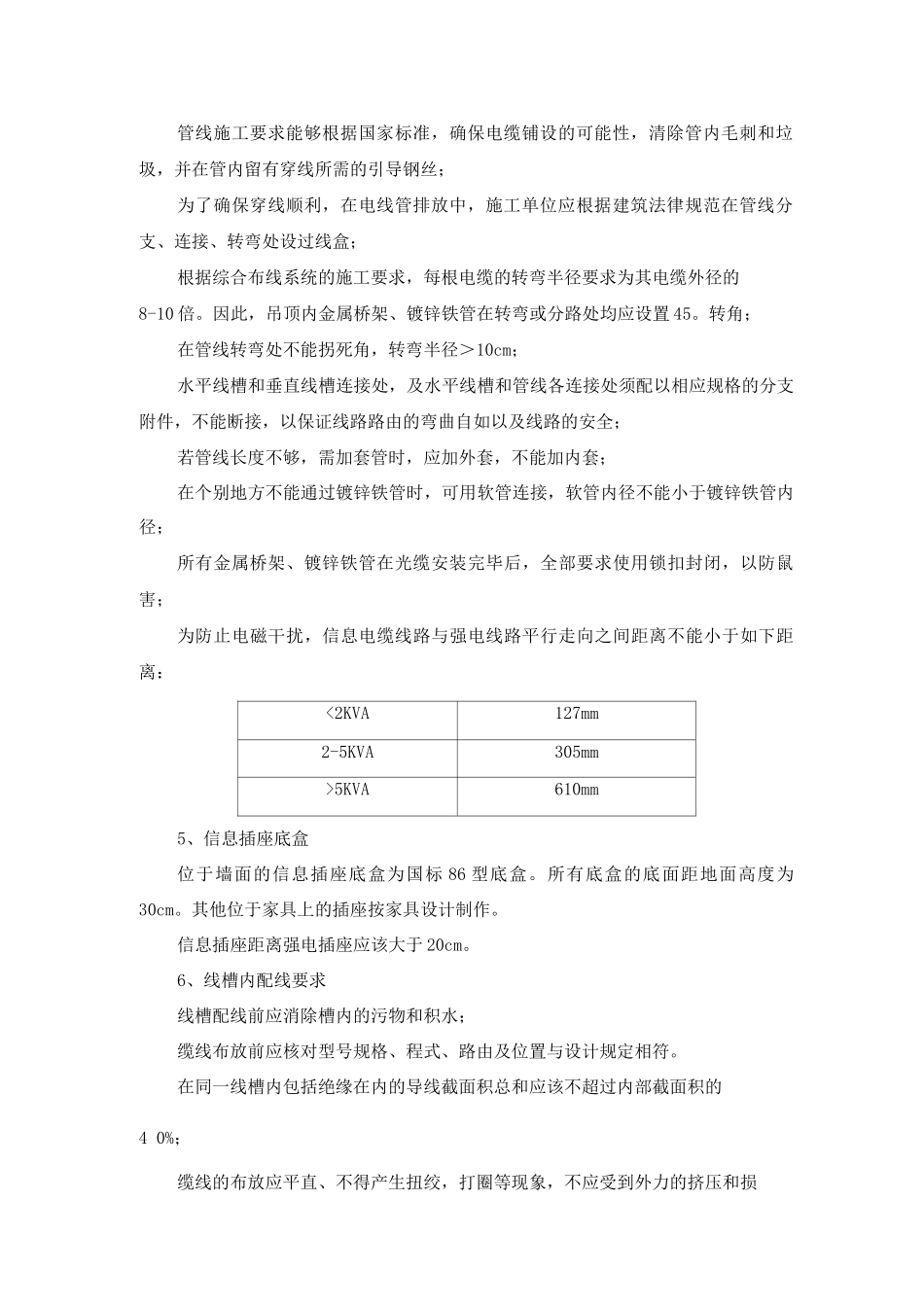

同时还提供了一个防火、密封、紧固的空间使光缆可以安全地延伸到目的地，并为今后维护和扩充提供方便;管线施工要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝；为了确保穿线顺利，在电线管排放中，施工单位应根据建筑法律规范在管线分支、连接、转弯处设过线盒；根据综合布线系统的施
