脚手架工程和安全防护

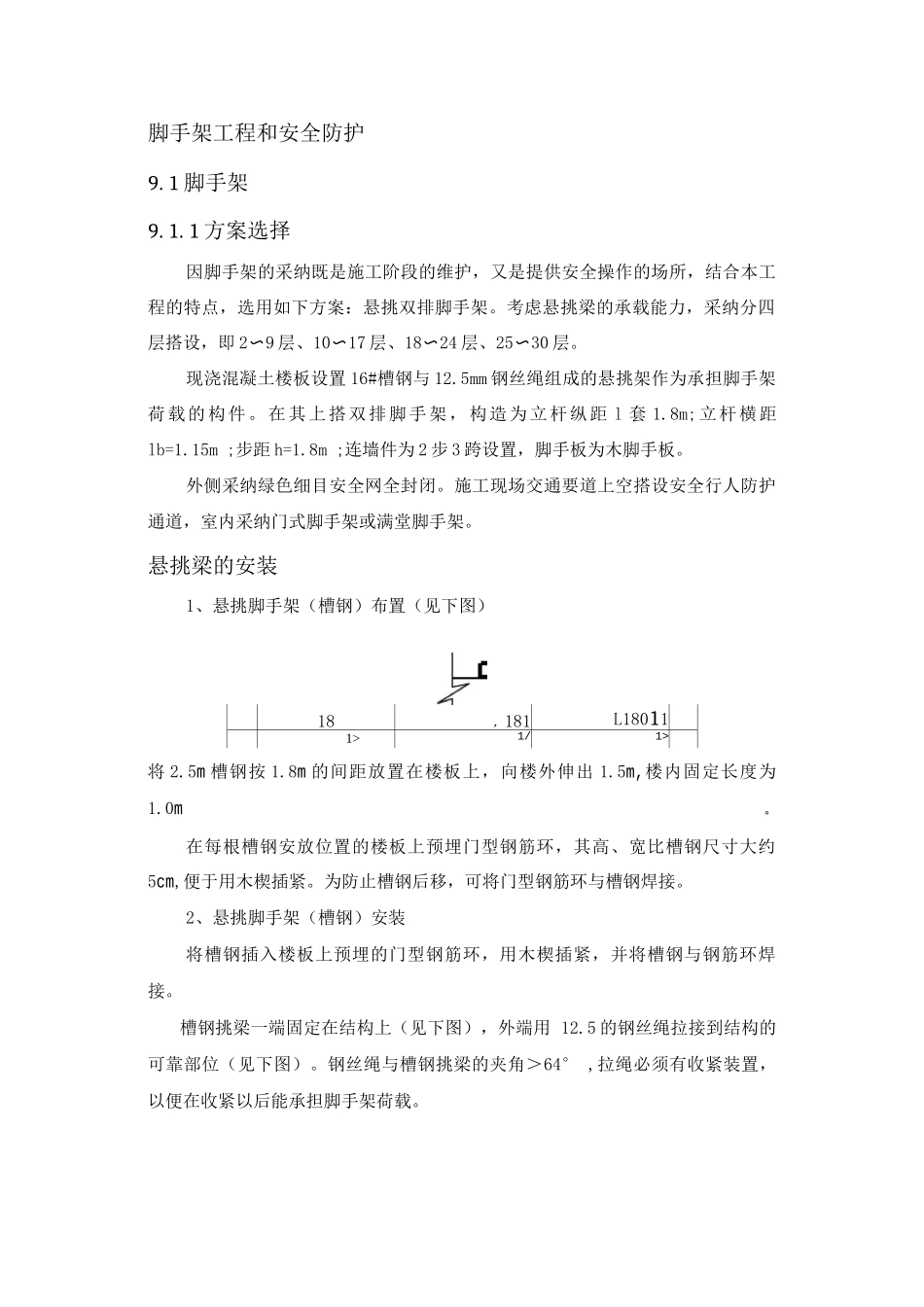

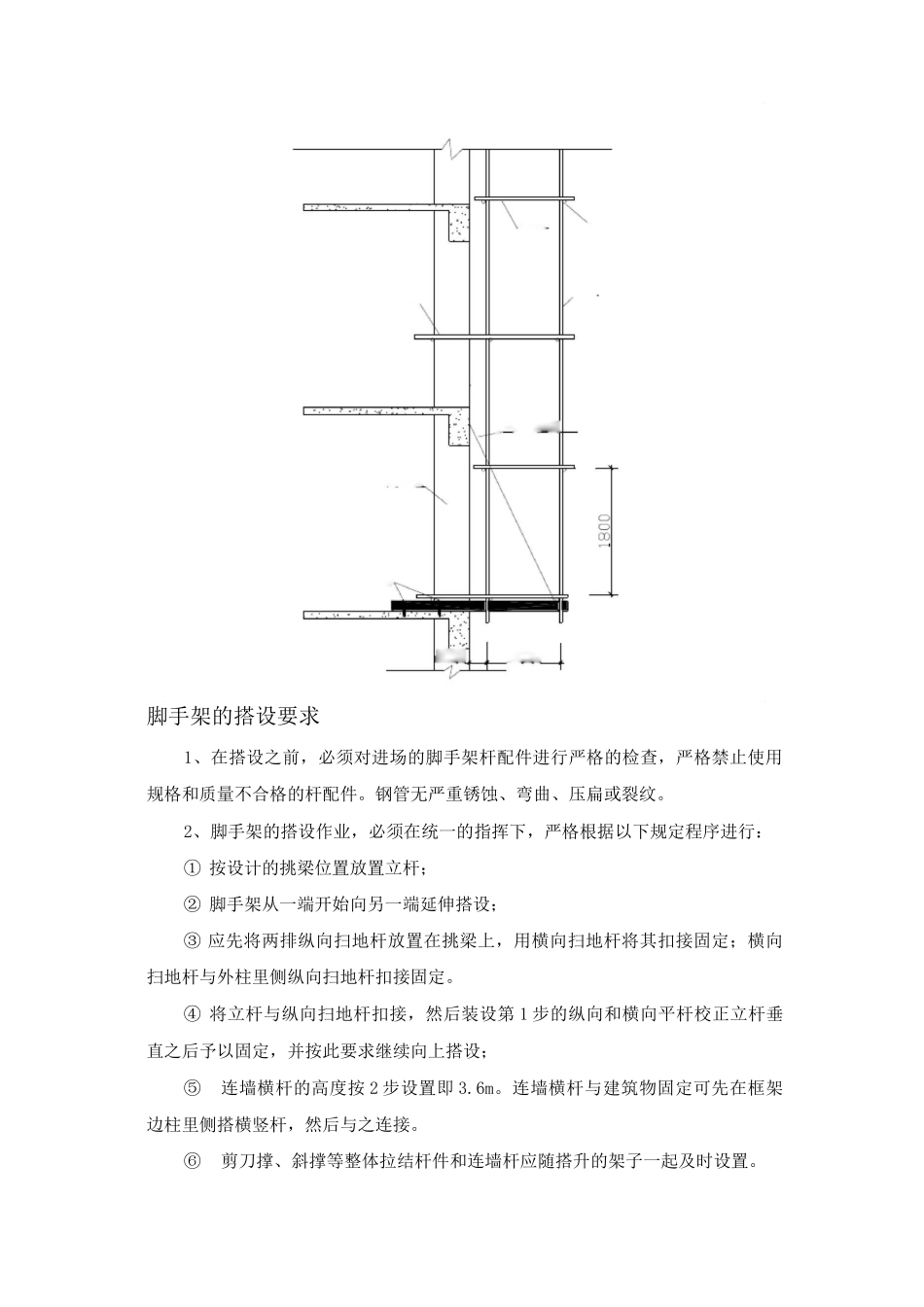

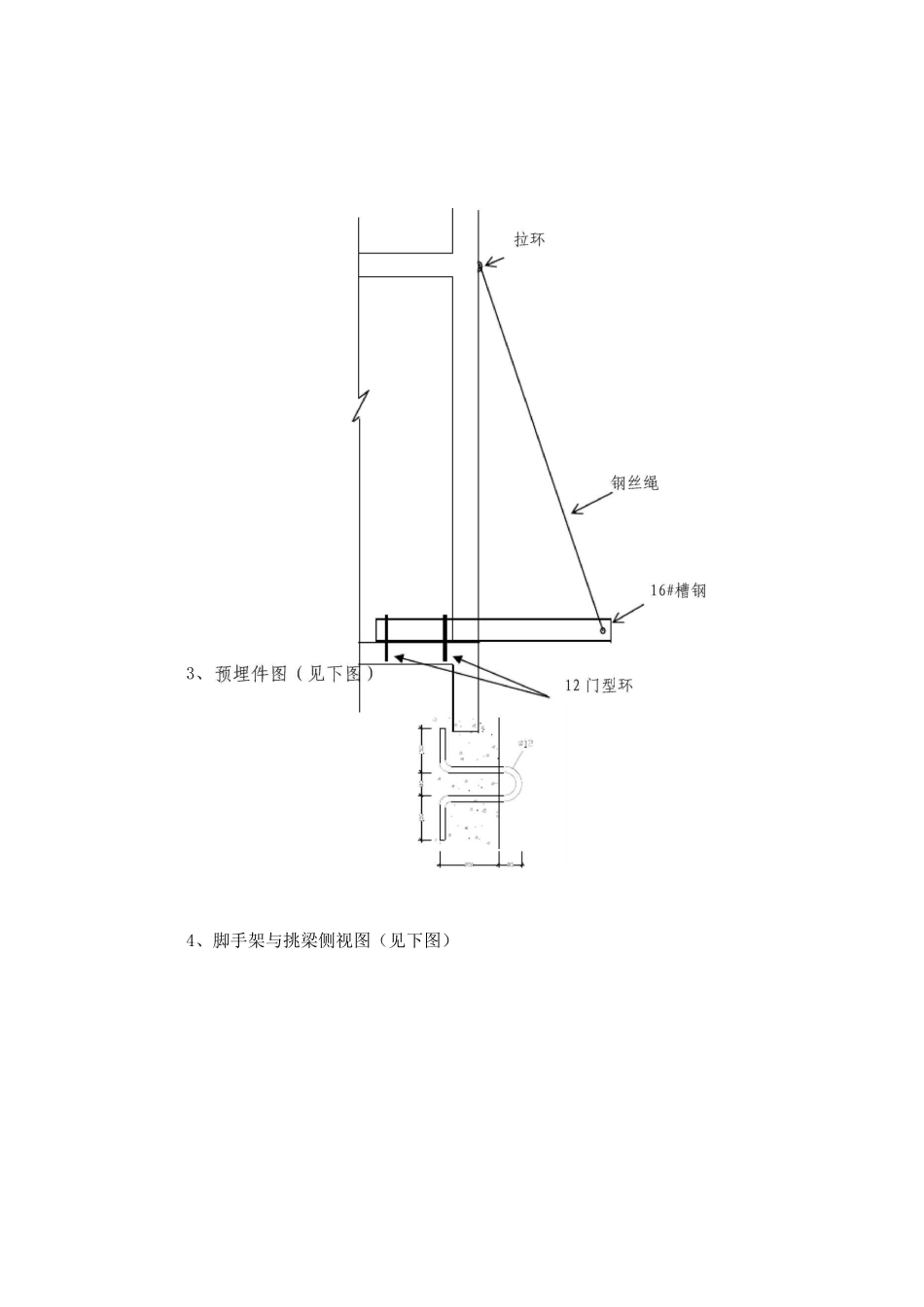

脚手架工程和安全防护9. 1 脚手架9. 1. 1 方案选择因脚手架的采纳既是施工阶段的维护，又是提供安全操作的场所，结合本工程的特点，选用如下方案：悬挑双排脚手架。考虑悬挑梁的承载能力，采纳分四层搭设，即 2〜9 层、10〜17 层、18〜24 层、25〜30 层。现浇混凝土楼板设置 16#槽钢与 12.5mm 钢丝绳组成的悬挑架作为承担脚手架荷载的构件。在其上搭双排脚手架，构造为立杆纵距 l 套 1.8m;立杆横距lb=1.15m ;步距 h=1.8m ;连墙件为 2 步 3 跨设置，脚手板为木脚手板。外侧采纳绿色细目安全网全封闭。施工现场交通要道上空搭设安全行人防护通道，室内采纳门式脚手架或满堂脚手架。悬挑梁的安装1、悬挑脚手架（槽钢）布置（见下图）18，181L180111>1/1>将 2.5m 槽钢按 1.8m 的间距放置在楼板上，向楼外伸出 1.5m,楼内固定长度为1.0m。在每根槽钢安放位置的楼板上预埋门型钢筋环，其高、宽比槽钢尺寸大约5cm,便于用木楔插紧。为防止槽钢后移，可将门型钢筋环与槽钢焊接。2、悬挑脚手架（槽钢）安装将槽钢插入楼板上预埋的门型钢筋环，用木楔插紧，并将槽钢与钢筋环焊接。槽钢挑梁一端固定在结构上（见下图），外端用 12.5 的钢丝绳拉接到结构的可靠部位（见下图）。钢丝绳与槽钢挑梁的夹角＞64° ,拉绳必须有收紧装置，以便在收紧以后能承担脚手架荷载。3、4、脚手架与挑梁侧视图（见下图）脚手架的搭设要求1、在搭设之前，必须对进场的脚手架杆配件进行严格的检查，严格禁止使用规格和质量不合格的杆配件。钢管无严重锈蚀、弯曲、压扁或裂纹。2、脚手架的搭设作业，必须在统一的指挥下，严格根据以下规定程序进行：① 按设计的挑梁位置放置立杆；② 脚手架从一端开始向另一端延伸搭设；③ 应先将两排纵向扫地杆放置在挑梁上，用横向扫地杆将其扣接固定；横向扫地杆与外柱里侧纵向扫地杆扣接固定。④ 将立杆与纵向扫地杆扣接，然后装设第 1 步的纵向和横向平杆校正立杆垂直之后予以固定，并按此要求继续向上搭设；⑤连墙横杆的高度按 2 步设置即 3.6m。连墙横杆与建筑物固定可先在框架边柱里侧搭横竖杆，然后与之连接。⑥剪刀撑、斜撑等整体拉结杆件和连墙杆应随搭升的架子一起及时设置。,趴 6 钢丝绳 250连墙#小横杆1D5D大横杆-立#框架柱悬挑梁固定件3、搭设脚手架人员必须戴安全帽、安全带、穿防滑鞋，持证上岗。4、脚手架顶层连墙点之上的自由高度不得大于 6m。如超出顶层连墙点 2 步或4m 以上，应...
