脚手架工程安全专项施工方案

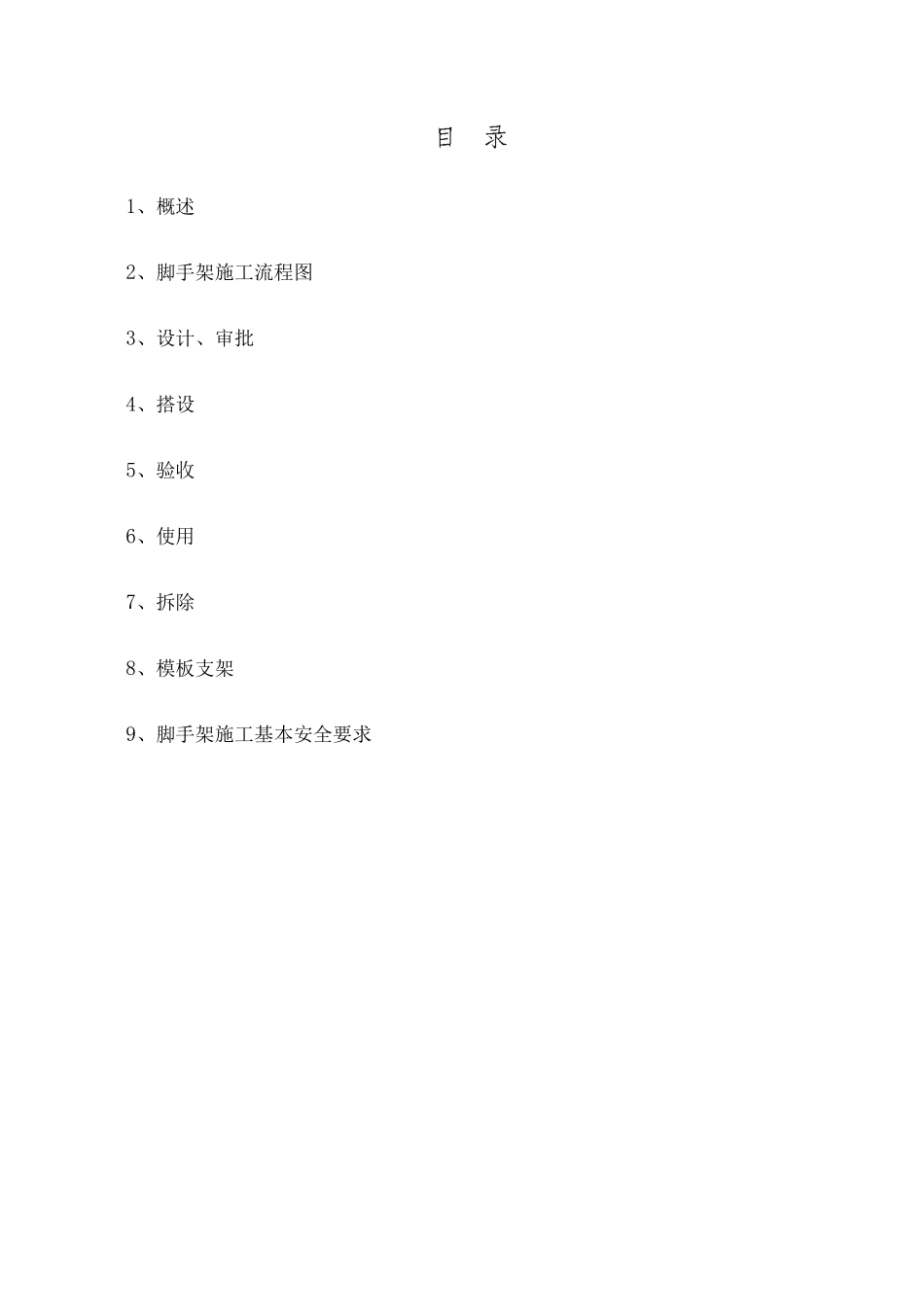

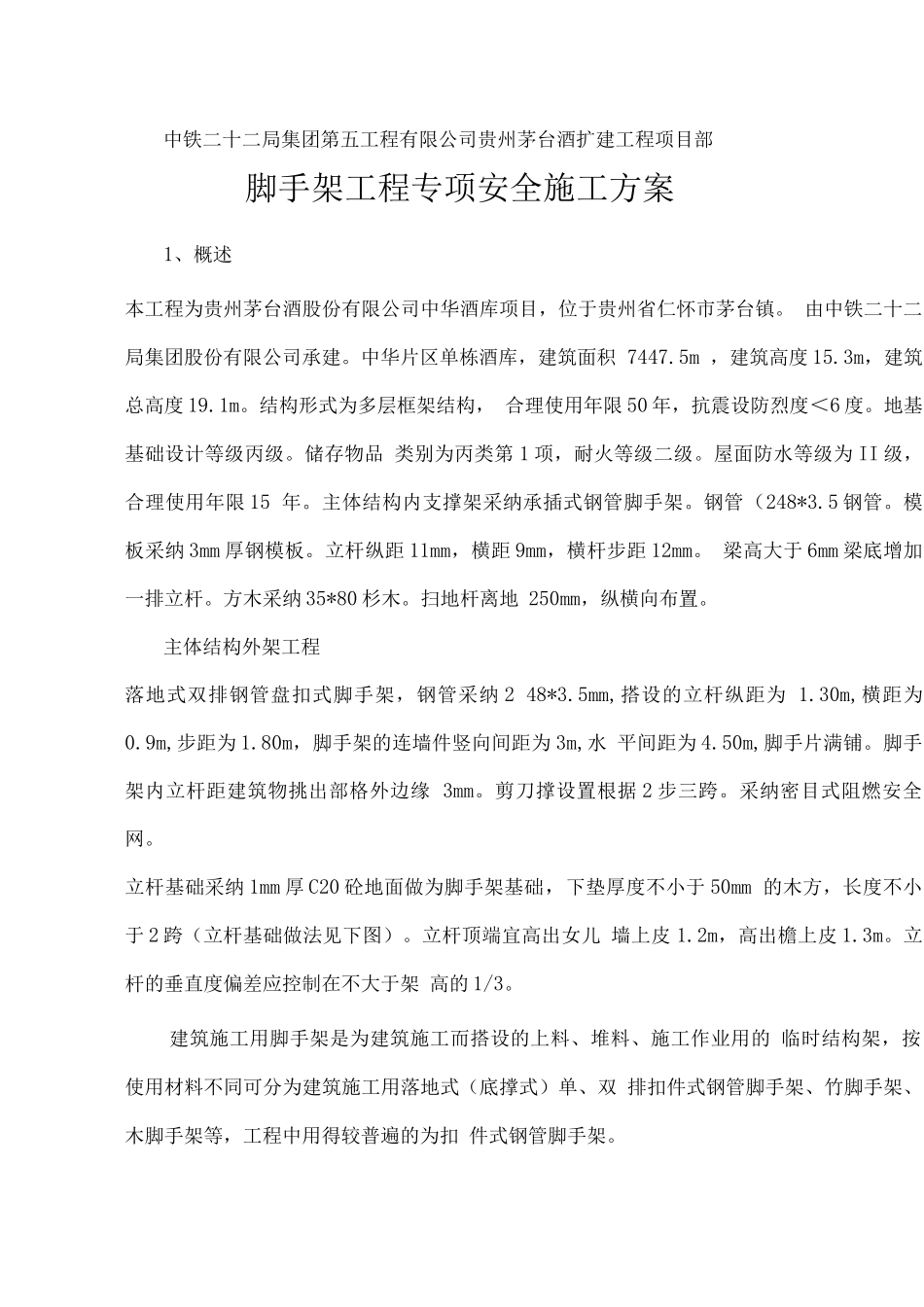

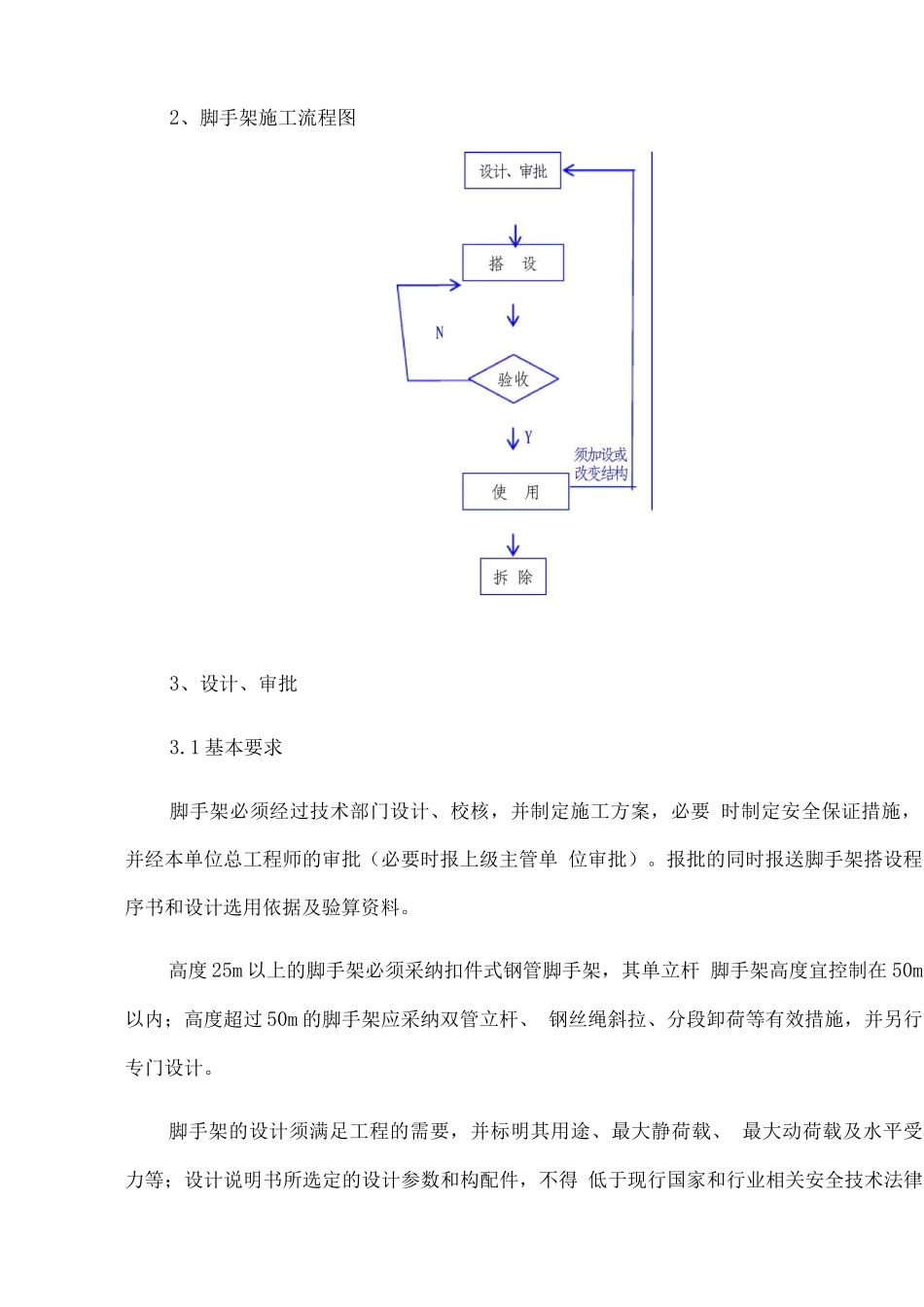

1、概述2、脚手架施工流程图3、设计、审批4、搭设5、验收6、使用7、拆除8、模板支架9、脚手架施工基本安全要求中铁二十二局集团第五工程有限公司贵州茅台酒扩建工程项目部脚手架工程专项安全施工方案1、概述本工程为贵州茅台酒股份有限公司中华酒库项目，位于贵州省仁怀市茅台镇。 由中铁二十二局集团股份有限公司承建。中华片区单栋酒库，建筑面积 7447.5m ，建筑高度 15.3m，建筑总高度 19.1m。结构形式为多层框架结构， 合理使用年限 50 年，抗震设防烈度＜6 度。地基基础设计等级丙级。储存物品 类别为丙类第 1 项，耐火等级二级。屋面防水等级为 II 级，合理使用年限 15 年。主体结构内支撑架采纳承插式钢管脚手架。钢管（248*3.5 钢管。模 板采纳 3mm 厚钢模板。立杆纵距 11mm，横距 9mm，横杆步距 12mm。 梁高大于 6mm 梁底增加一排立杆。方木采纳 35*80 杉木。扫地杆离地 250mm，纵横向布置。主体结构外架工程落地式双排钢管盘扣式脚手架，钢管采纳 2 48*3.5mm,搭设的立杆纵距为 1.30m,横距为0.9m,步距为 1.80m，脚手架的连墙件竖向间距为 3m,水 平间距为 4.50m,脚手片满铺。脚手架内立杆距建筑物挑出部格外边缘 3mm。剪刀撑设置根据 2 步三跨。采纳密目式阻燃安全网。立杆基础采纳 1mm 厚 C20 砼地面做为脚手架基础，下垫厚度不小于 50mm 的木方，长度不小于 2 跨（立杆基础做法见下图）。立杆顶端宜高出女儿 墙上皮 1.2m，高出檐上皮 1.3m。立杆的垂直度偏差应控制在不大于架 高的 1/3。建筑施工用脚手架是为建筑施工而搭设的上料、堆料、施工作业用的 临时结构架，按使用材料不同可分为建筑施工用落地式（底撑式）单、双 排扣件式钢管脚手架、竹脚手架、木脚手架等，工程中用得较普遍的为扣 件式钢管脚手架。2、脚手架施工流程图3、设计、审批3.1 基本要求脚手架必须经过技术部门设计、校核，并制定施工方案，必要 时制定安全保证措施，并经本单位总工程师的审批（必要时报上级主管单 位审批）。报批的同时报送脚手架搭设程序书和设计选用依据及验算资料。高度 25m 以上的脚手架必须采纳扣件式钢管脚手架，其单立杆 脚手架高度宜控制在 50m以内；高度超过 50m 的脚手架应采纳双管立杆、 钢丝绳斜拉、分段卸荷等有效措施，并另行专门设计。脚手架的设计须满足工程的需要，并标明其用途、最大静荷载、 最大动荷载及水平受力等；设计说明书所选定的设计参数和构配件，...
