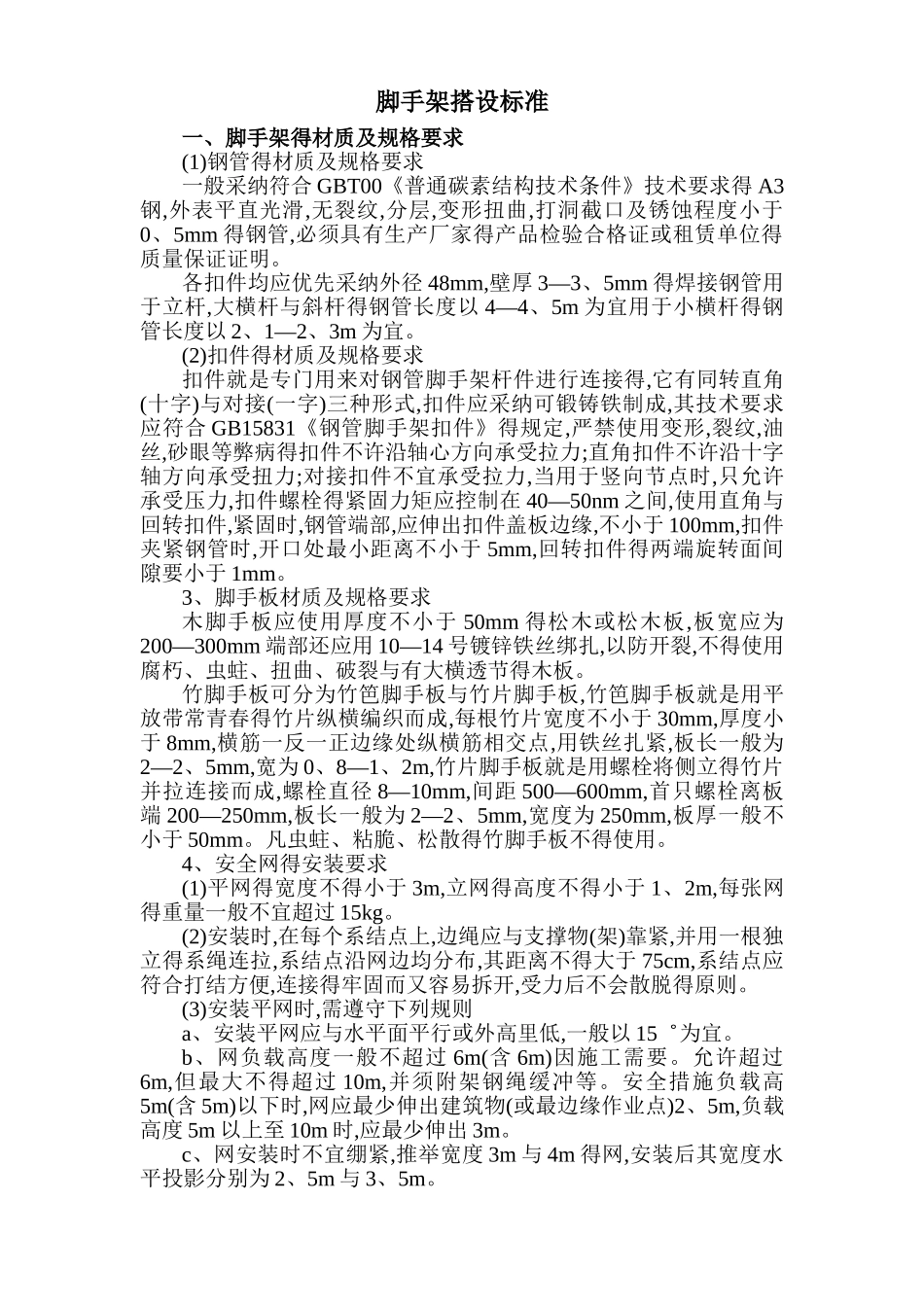

脚手架搭设标准

脚手架搭设标准一、脚手架得材质及规格要求(1)钢管得材质及规格要求一般采纳符合 GBT00《普通碳素结构技术条件》技术要求得 A3钢,外表平直光滑,无裂纹,分层,变形扭曲,打洞截口及锈蚀程度小于0、5mm 得钢管,必须具有生产厂家得产品检验合格证或租赁单位得质量保证证明。各扣件均应优先采纳外径 48mm,壁厚 3—3、5mm 得焊接钢管用于立杆,大横杆与斜杆得钢管长度以 4—4、5m 为宜用于小横杆得钢管长度以 2、1—2、3m 为宜。(2)扣件得材质及规格要求扣件就是专门用来对钢管脚手架杆件进行连接得,它有同转直角(十字)与对接(一字)三种形式,扣件应采纳可锻铸铁制成,其技术要求应符合 GB15831《钢管脚手架扣件》得规定,严禁使用变形,裂纹,油丝,砂眼等弊病得扣件不许沿轴心方向承受拉力;直角扣件不许沿十字轴方向承受扭力;对接扣件不宜承受拉力,当用于竖向节点时,只允许承受压力,扣件螺栓得紧固力矩应控制在 40—50nm 之间,使用直角与回转扣件,紧固时,钢管端部,应伸出扣件盖板边缘,不小于 100mm,扣件夹紧钢管时,开口处最小距离不小于 5mm,回转扣件得两端旋转面间隙要小于 1mm。3、脚手板材质及规格要求木脚手板应使用厚度不小于 50mm 得松木或松木板,板宽应为200—300mm 端部还应用 10—14 号镀锌铁丝绑扎,以防开裂,不得使用腐朽、虫蛀、扭曲、破裂与有大横透节得木板。竹脚手板可分为竹笆脚手板与竹片脚手板,竹笆脚手板就是用平放带常青春得竹片纵横编织而成,每根竹片宽度不小于 30mm,厚度小于 8mm,横筋一反一正边缘处纵横筋相交点,用铁丝扎紧,板长一般为2—2、5mm,宽为 0、8—1、2m,竹片脚手板就是用螺栓将侧立得竹片并拉连接而成,螺栓直径 8—10mm,间距 500—600mm,首只螺栓离板端 200—250mm,板长一般为 2—2、5mm,宽度为 250mm,板厚一般不小于 50mm。凡虫蛀、粘脆、松散得竹脚手板不得使用。4、安全网得安装要求(1)平网得宽度不得小于 3m,立网得高度不得小于 1、2m,每张网得重量一般不宜超过 15kg。(2)安装时,在每个系结点上,边绳应与支撑物(架)靠紧,并用一根独立得系绳连拉,系结点沿网边均分布,其距离不得大于 75cm,系结点应符合打结方便,连接得牢固而又容易拆开,受力后不会散脱得原则。(3)安装平网时,需遵守下列规则a、安装平网应与水平面平行或外高里低,一般以 15゜为宜。b、网负载高度一般不超过 6m(含 6m)因施工需要。允许超过6m,但最大不得超过 10m,并须附架钢绳缓冲等。安全措施负载高5m(含 5m)以下时,...
