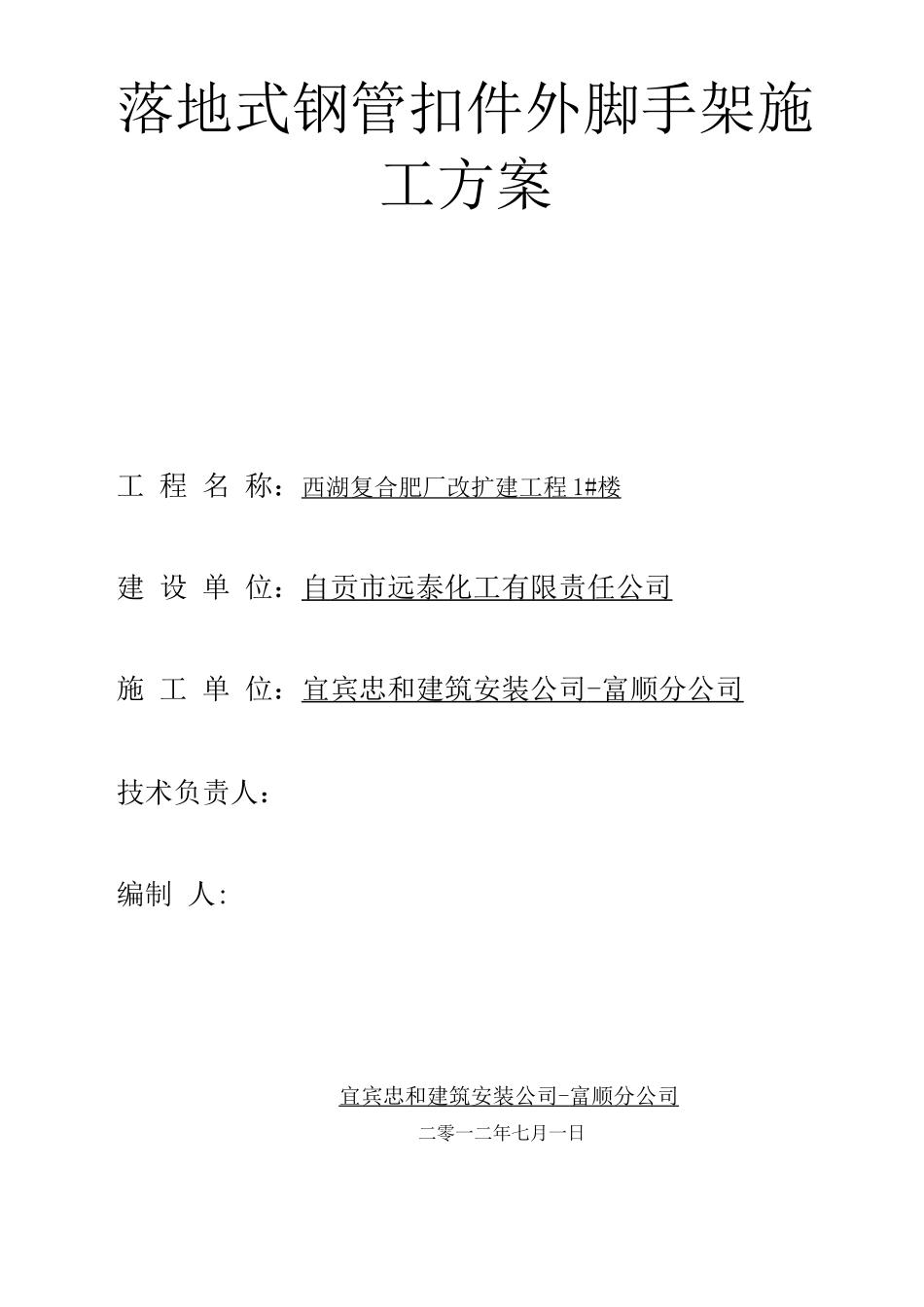

落地式钢管扣件外脚手架施工方案

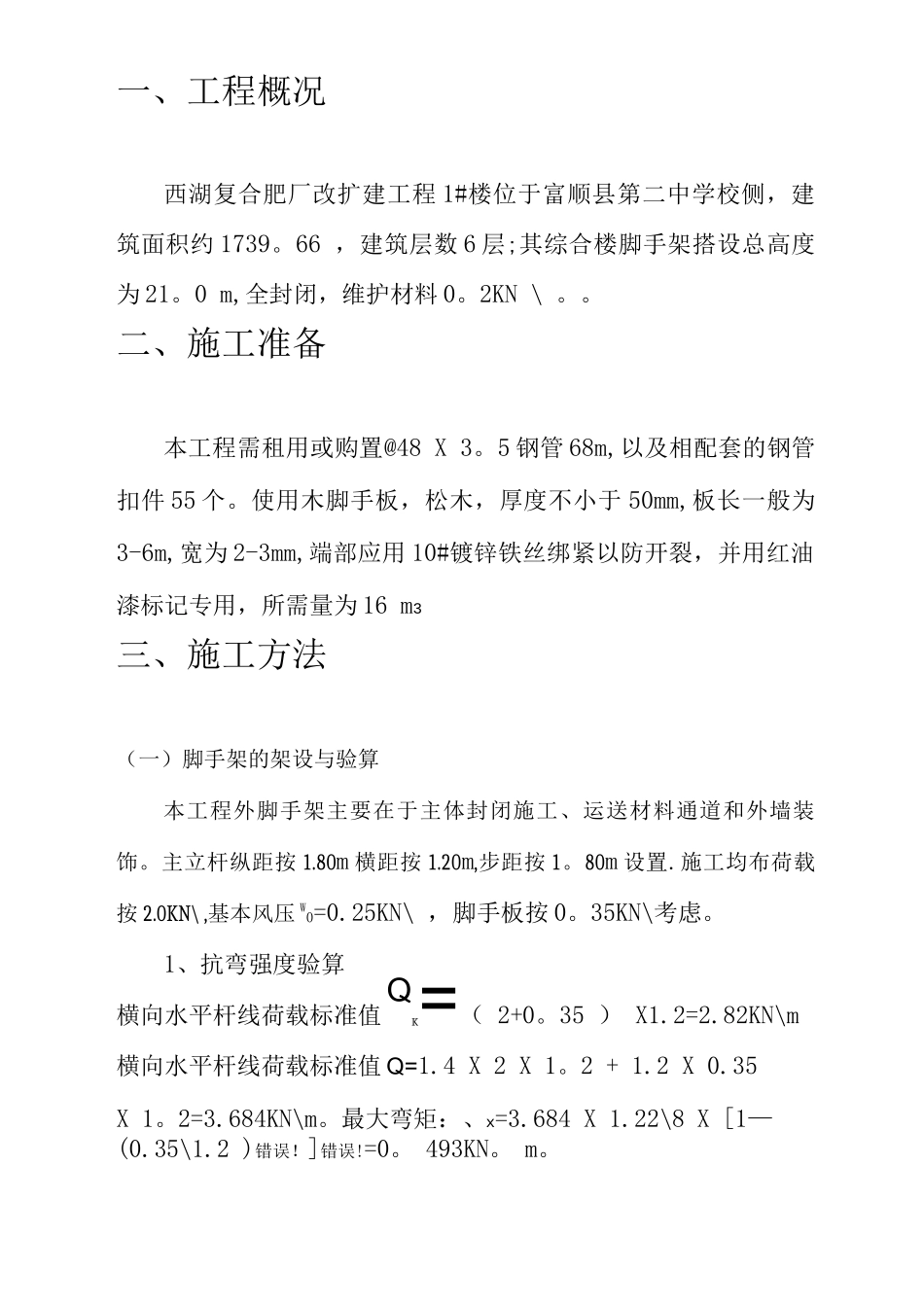

落地式钢管扣件外脚手架施工方案工 程 名 称：西湖复合肥厂改扩建工程 1# 楼 建 设 单 位：自贡市远泰化工有限责任公司施 工 单 位：宜宾忠和建筑安装公司 - 富顺分公司 技术负责人：编制 人:宜宾忠和建筑安装公司 - 富顺分公司 二零一二年七月一日一、工程概况西湖复合肥厂改扩建工程 1#楼位于富顺县第二中学校侧，建筑面积约 1739。66 ，建筑层数 6 层;其综合楼脚手架搭设总高度为 21。0 m,全封闭，维护材料 0。2KN \ 。。二、施工准备本工程需租用或购置@48 X 3。5 钢管 68m,以及相配套的钢管扣件 55 个。使用木脚手板，松木，厚度不小于 50mm,板长一般为3-6m,宽为 2-3mm,端部应用 10#镀锌铁丝绑紧以防开裂，并用红油漆标记专用，所需量为 16 m3三、施工方法（一）脚手架的架设与验算本工程外脚手架主要在于主体封闭施工、运送材料通道和外墙装饰。主立杆纵距按 1.80m 横距按 1.20m,步距按 1。80m 设置.施工均布荷载按 2.0KN\ ,基本风压 W0=0.25KN\ ，脚手板按 0。35KN\考虑。1、抗弯强度验算横向水平杆线荷载标准值QK=（ 2+0。35 ） X1.2=2.82KN\m横向水平杆线荷载标准值 Q=1.4 X 2 X 1。2 + 1.2 X 0.35X 1。2=3.684KN\m。最大弯矩：、x=3.684 X 1.22\8 X [1—(0.35\1.2 )错误！]错误!=0。 493KN。 m。查表知钢管截面模量 W=5.08 c m3查表知钢管抗弯强度设计值 f=205N\mm 错误卜抗弯强度 £=MMAX'M=0.493 X 10 错误!\ (5。08 X 10 错误)=97.05N\ . 97。 05<205,满足要求.2、变形验算查表知钢材弹性模量 E=2.06 X 10 错误!N\mm 错误!。查表知钢管惯性矩 1=12。19cm 错误!。容许饶度[V]=L\150。V=5qk14\384EI=2.2mm〈 12\150=8。0mm,满足要求.3、稳定性验算(敞开式计算)错误!、计算部位：由条件可知，脚手架以相等尺寸搭设，其底层立杆座处为最不利部位。错误!、计算立杆的轴向力设计值 N 根据法律规范 5.3。2 条计算：NGIK=0。1248 X 20=2.50KN。( 0.1248 由表 A—1 查知)NG2K=(0. 5 X 0. 35 X 1。 2 X 1. 8 + 0. 11 X 1。 8 ) X 2=1。098。£NQK=0.5 X 1。2 X 1。8 X 5=5。4KN。不组合风荷载时：N=1。2(NG1K+NG2K)+1。4£NQK=12・47KN.组合风荷载时：N=1。2(NG1K+NG2K)+0.85 X 1.4£NQK=10.74KN。⑥ 计算风载荷标准值由法律规范表 A—3 查得挡风系数 W=0。089,由 BGJ9 表 6。3.1 项次 32.36，L...
