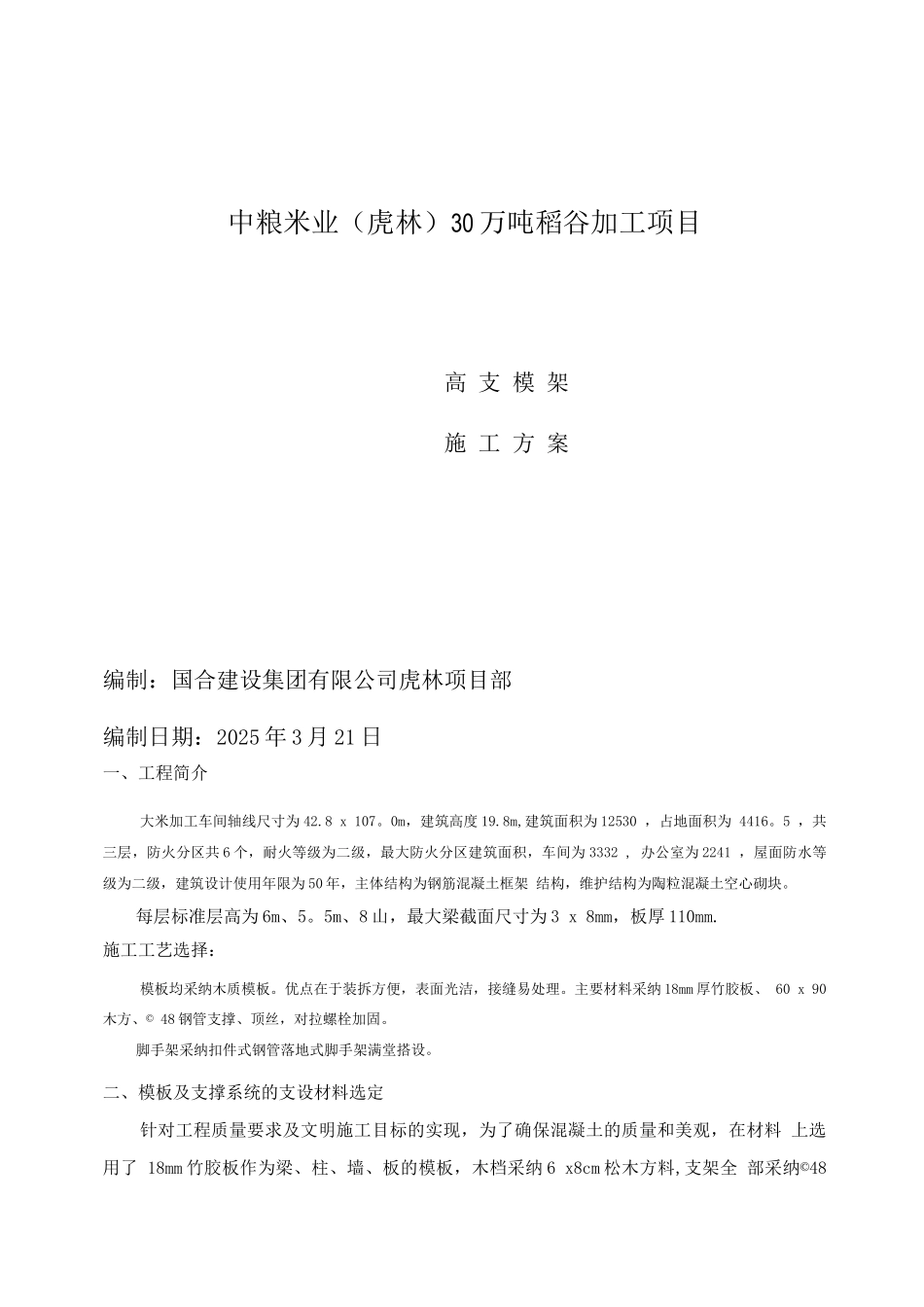

中粮米业（虎林）30 万吨稻谷加工项目高 支 模 架施 工 方 案编制：国合建设集团有限公司虎林项目部编制日期：2025 年 3 月 21 日一、工程简介大米加工车间轴线尺寸为 42.8 x 107。0m，建筑高度 19.8m,建筑面积为 12530 ，占地面积为 4416。5 ，共三层，防火分区共 6 个，耐火等级为二级，最大防火分区建筑面积，车间为 3332 , 办公室为 2241 ，屋面防水等级为二级，建筑设计使用年限为 50 年，主体结构为钢筋混凝土框架 结构，维护结构为陶粒混凝土空心砌块。每层标准层高为 6m、5。5m、8 山，最大梁截面尺寸为 3 x 8mm，板厚 110mm.施工工艺选择：模板均采纳木质模板。优点在于装拆方便，表面光洁，接缝易处理。主要材料采纳 18mm 厚竹胶板、 60 x 90木方、© 48 钢管支撑、顶丝，对拉螺栓加固。脚手架采纳扣件式钢管落地式脚手架满堂搭设。二、模板及支撑系统的支设材料选定针对工程质量要求及文明施工目标的实现，为了确保混凝土的质量和美观，在材料 上选用了 18mm 竹胶板作为梁、柱、墙、板的模板，木档采纳 6 x8cm 松木方料,支架全 部采纳©48—A3 钢管。三、模板安拆施工A.模板安装前准备工作a. 模板拼装模板组装要严格根据模板图尺寸拼装成整体，并控制模板的偏差在法律规范允许的范围 内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是 否一致。b. 模板的基准定位工作首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线,并根据轴线与 施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前 5 线必须到位，以便于模 板的安装和校正。c .标高测量利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置。d. 竖向模板的支设应根据模板支设图。e. 已经破损或者不符合模板设计图的零配件以及面板不得投入使用.f.支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作.B.模板支设1、地下室底板、承台、地梁①底板下翻，地梁及承台侧模全部采纳砖胎模，为增强基坑边坡强度及稳定性， 基槽土方开挖后，由施工员进行放线。外围梁的侧胎模厚为 240mm, M5 水泥砂浆砌筑。 砌体砂浆饱满，以防止基坑外出现的渗水.②基坑内部胎模为 120mm,M5 水泥砂浆砌筑，其高度在基础底板垫层底标高超深部 分及胎模与底板之间的间隙用 1： 1 砂石回填。③底板的侧模及底板高低处挂模全部采纳九合板模板，钢管...
