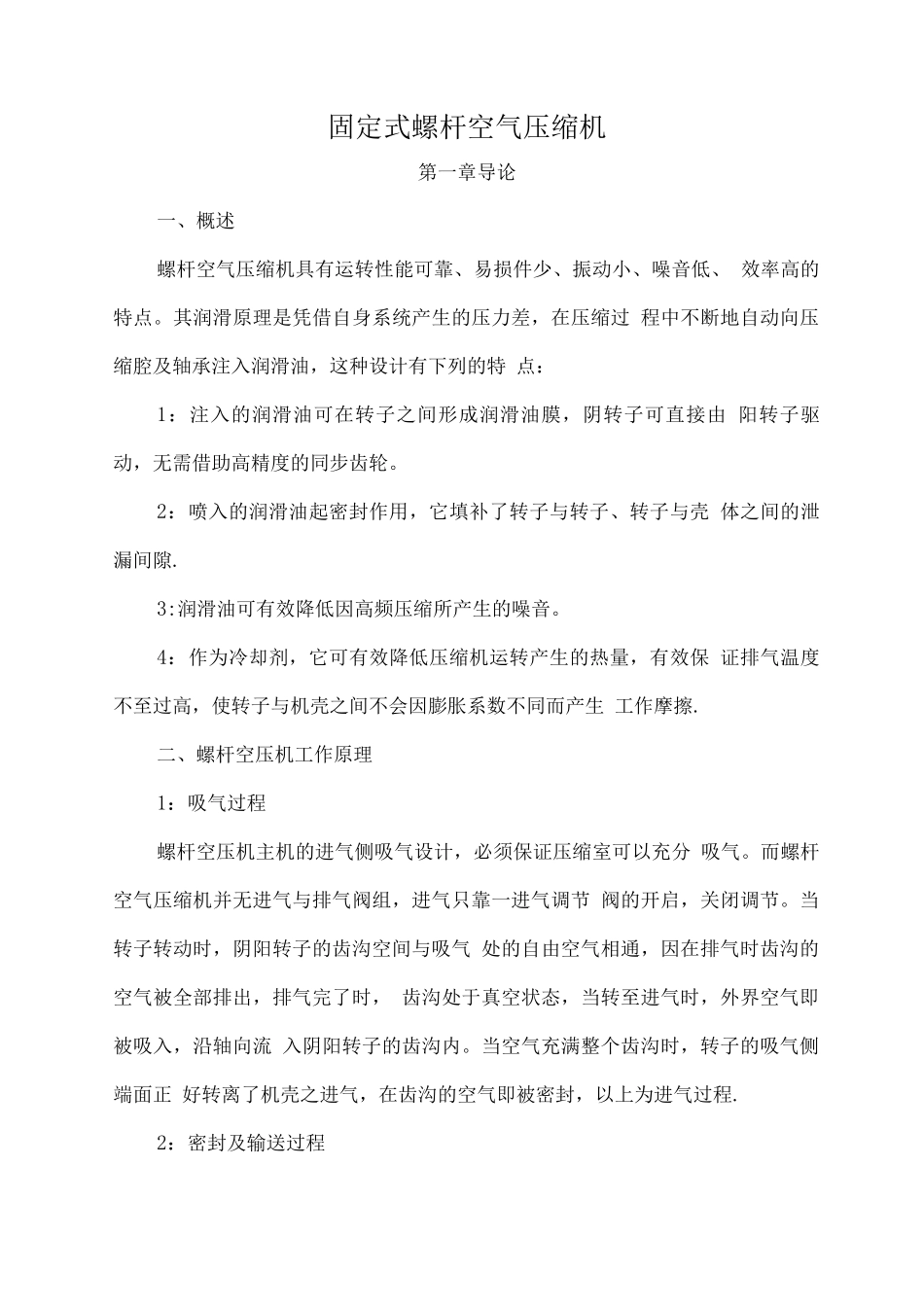

固定式螺杆空气压缩机第一章导论一、概述螺杆空气压缩机具有运转性能可靠、易损件少、振动小、噪音低、 效率高的特点。其润滑原理是凭借自身系统产生的压力差，在压缩过 程中不断地自动向压缩腔及轴承注入润滑油，这种设计有下列的特 点：1：注入的润滑油可在转子之间形成润滑油膜，阴转子可直接由 阳转子驱动，无需借助高精度的同步齿轮。2：喷入的润滑油起密封作用，它填补了转子与转子、转子与壳 体之间的泄漏间隙.3:润滑油可有效降低因高频压缩所产生的噪音。4：作为冷却剂，它可有效降低压缩机运转产生的热量，有效保 证排气温度不至过高，使转子与机壳之间不会因膨胀系数不同而产生 工作摩擦.二、螺杆空压机工作原理1：吸气过程螺杆空压机主机的进气侧吸气设计，必须保证压缩室可以充分 吸气。而螺杆空气压缩机并无进气与排气阀组，进气只靠一进气调节 阀的开启，关闭调节。当转子转动时，阴阳转子的齿沟空间与吸气 处的自由空气相通，因在排气时齿沟的空气被全部排出，排气完了时， 齿沟处于真空状态，当转至进气时，外界空气即被吸入，沿轴向流 入阴阳转子的齿沟内。当空气充满整个齿沟时，转子的吸气侧端面正 好转离了机壳之进气，在齿沟的空气即被密封，以上为进气过程.2：密封及输送过程阴阳转子在吸气终了时，其转子齿顶会与机壳封闭，此时空气在 齿沟内密封不再外流，即密封过程。两转子继续转动,其齿顶与齿沟 在吸气端啮合，啮合面逐渐向排气端移动，此即输送过程。3:压缩及喷油过程在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气 间的齿沟空间逐渐减小，齿沟内的气体逐渐被压缩，压力逐渐提高, 此即压缩过程。而压缩的同时润滑油会因压力差的作用而喷入压缩室 内与空气混合。4：排气过程当转子的啮合面转到机壳排气相通时，此为压缩终了状态，此 时压缩气体压力达到最高，压缩气体开始排出，直至齿顶与齿沟的啮 合面移至排气端面，此时两转子的啮合面与机壳排气的齿沟空间为 零，即完成排气过程，与此同时转子的啮合面与机壳进气之间的齿 沟长度达到最长，其吸气过程又开始进行，重复上述步骤。第二章主系统流程及各主要部件功能一、系统流程1、空气流程1。1 空气经空气过滤器过滤之后，经进气调节阀进入主机压缩 室进行压缩，同时与大量的润滑油混合，油气混合物被压缩后经排气 排出机体，进入油气分离器里，经油气分离器将大部分润滑油分离 出去后，再经油气分离芯分离出残余油雾，然后压缩...
