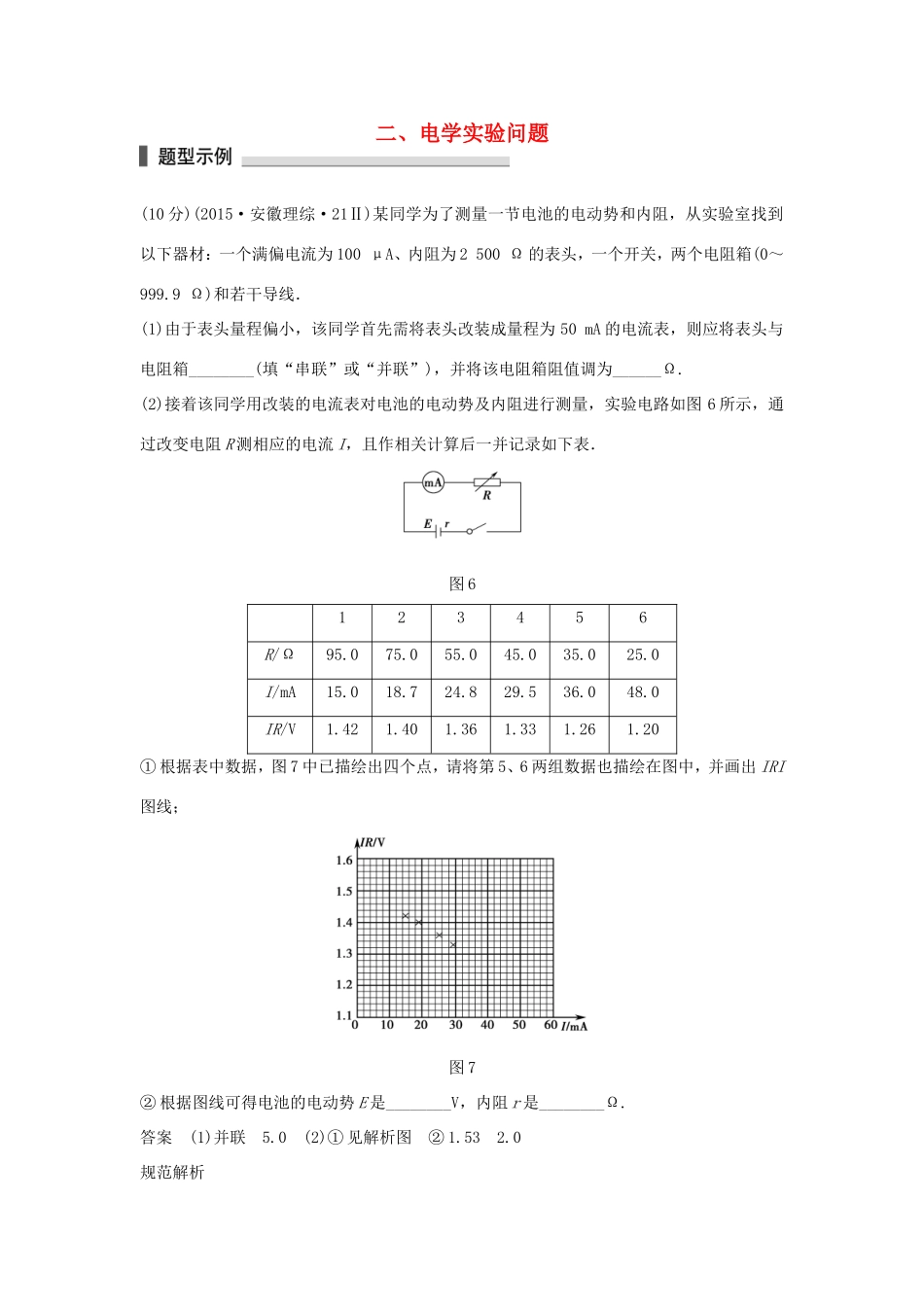

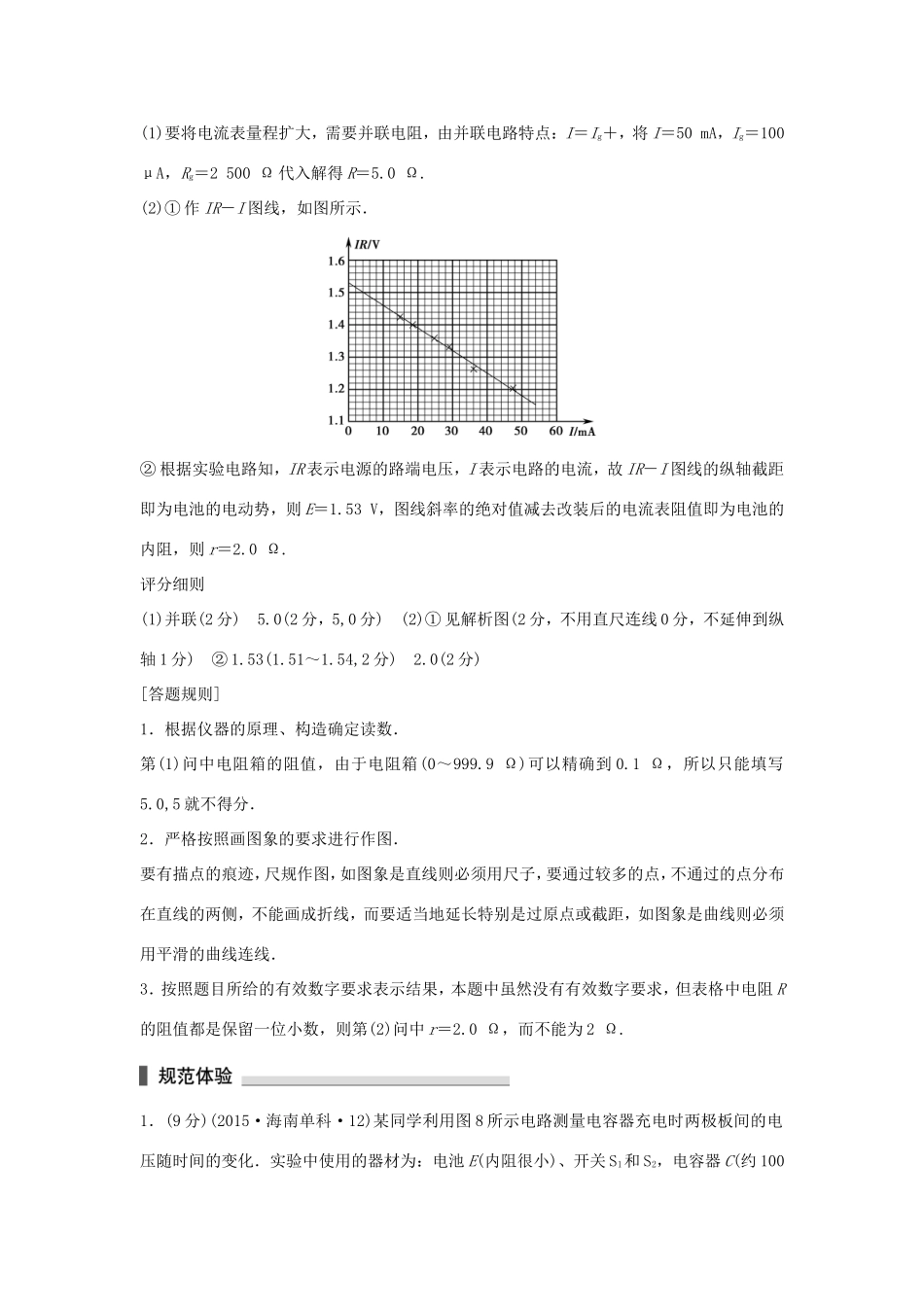

二、电学实验问题(10分)(2015·安徽理综·21Ⅱ)某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流为100μA、内阻为2500Ω的表头，一个开关，两个电阻箱(0～999.9Ω)和若干导线．(1)由于表头量程偏小，该同学首先需将表头改装成量程为50mA的电流表，则应将表头与电阻箱________(填“串联”或“并联”)，并将该电阻箱阻值调为______Ω.(2)接着该同学用改装的电流表对电池的电动势及内阻进行测量，实验电路如图6所示，通过改变电阻R测相应的电流I，且作相关计算后一并记录如下表．图6123456R/Ω95.075.055.045.035.025.0I/mA15.018.724.829.536.048.0IR/V1.421.401.361.331.261.20①根据表中数据，图7中已描绘出四个点，请将第5、6两组数据也描绘在图中，并画出IRI图线；图7②根据图线可得电池的电动势E是________V，内阻r是________Ω.答案(1)并联5.0(2)①见解析图②1.532.0规范解析(1)要将电流表量程扩大，需要并联电阻，由并联电路特点：I＝Ig＋，将I＝50mA，Ig＝100μA，Rg＝2500Ω代入解得R＝5.0Ω.(2)①作IR－I图线，如图所示．②根据实验电路知，IR表示电源的路端电压，I表示电路的电流，故IR－I图线的纵轴截距即为电池的电动势，则E＝1.53V，图线斜率的绝对值减去改装后的电流表阻值即为电池的内阻，则r＝2.0Ω.评分细则(1)并联(2分)5.0(2分，5,0分)(2)①见解析图(2分，不用直尺连线0分，不延伸到纵轴1分)②1.53(1.51～1.54,2分)2.0(2分)[答题规则]1．根据仪器的原理、构造确定读数．第(1)问中电阻箱的阻值，由于电阻箱(0～999.9Ω)可以精确到0.1Ω，所以只能填写5.0,5就不得分．2．严格按照画图象的要求进行作图．要有描点的痕迹，尺规作图，如图象是直线则必须用尺子，要通过较多的点，不通过的点分布在直线的两侧，不能画成折线，而要适当地延长特别是过原点或截距，如图象是曲线则必须用平滑的曲线连线．3．按照题目所给的有效数字要求表示结果，本题中虽然没有有效数字要求，但表格中电阻R的阻值都是保留一位小数，则第(2)问中r＝2.0Ω，而不能为2Ω.1．(9分)(2015·海南单科·12)某同学利用图8所示电路测量电容器充电时两极板间的电压随时间的变化．实验中使用的器材为：电池E(内阻很小)、开关S1和S2，电容器C(约100μF)、电阻R1(约200kΩ)、电阻R2(1kΩ)、电压表(量程6V)、秒表、导线若干．图8(1)按图8所示的电路原理图将图9中实物图连线．图9(2)先闭合开关S2，再断开开关S2；闭合开关S1，同时按下秒表开始计时．若某时刻电压表的示数如图10所示，电压表的读数为________V(保留2位小数)．图10(3)该同学每隔10s记录一次电压表的读数U，记录的数据如下表所示．在图11的坐标纸上绘出Ut图线．已知只有一个数据点误差较大，该数据点对应的表中的时间是________s.时间t/s10.020.030.040.050.060.0电压U/V2.143.454.234.515.005.18图11(4)电路中C、R2和S2构成的回路的作用是____________________.2．(10分)(2015·浙江六校联考)(1)小陈同学利用伏安法测一节新干电池的电动势和内阻，使用如下器材：新干电池1节，开关1个、电流表(0～0.6A)，电压表(0～3V)，滑动变阻器(10Ω，2A)，导线若干，测量发现其内阻很小，容易在滑动变阻器零阻值接入时，因电流过大对电源造成损坏．为防止出现以上情况，在电路中串联一个固定电阻R0，以下R0的阻值最合理的是________．A．2.0ΩB．20.0ΩC．200.0ΩD．2000.0Ω(2)小陈考虑利用电阻箱得到固定电阻，请帮助小陈在图12中完成实物图中的剩余接线．图12(3)按照正确的操作方法获得了如下实验数据，在图13所示的坐标系中完成U－I图象.12345678I/A0.140.200.280.320.360.400.440.48U/V1.161.000.800.700.610.500.390.30图13(4)利用以上U－I图象可求出一节新干电池电动势E＝________V，内阻r＝________Ω.答案精析二、电学实验问题规范体验1．(1)见解析图(2)3.60(3)见解析图40(4)使实验前电容器两极板上的电荷相中和解析(1)实物连线如图所示(2)电压表的量程为6V，分度值为0.1V，所以读数为3.60V.(3)U－t图线如图所示从数据中可得出，电压表示数变化得越来越慢，而从40s到50s之间数据变化又突然快了，所以误差较大的数据...
