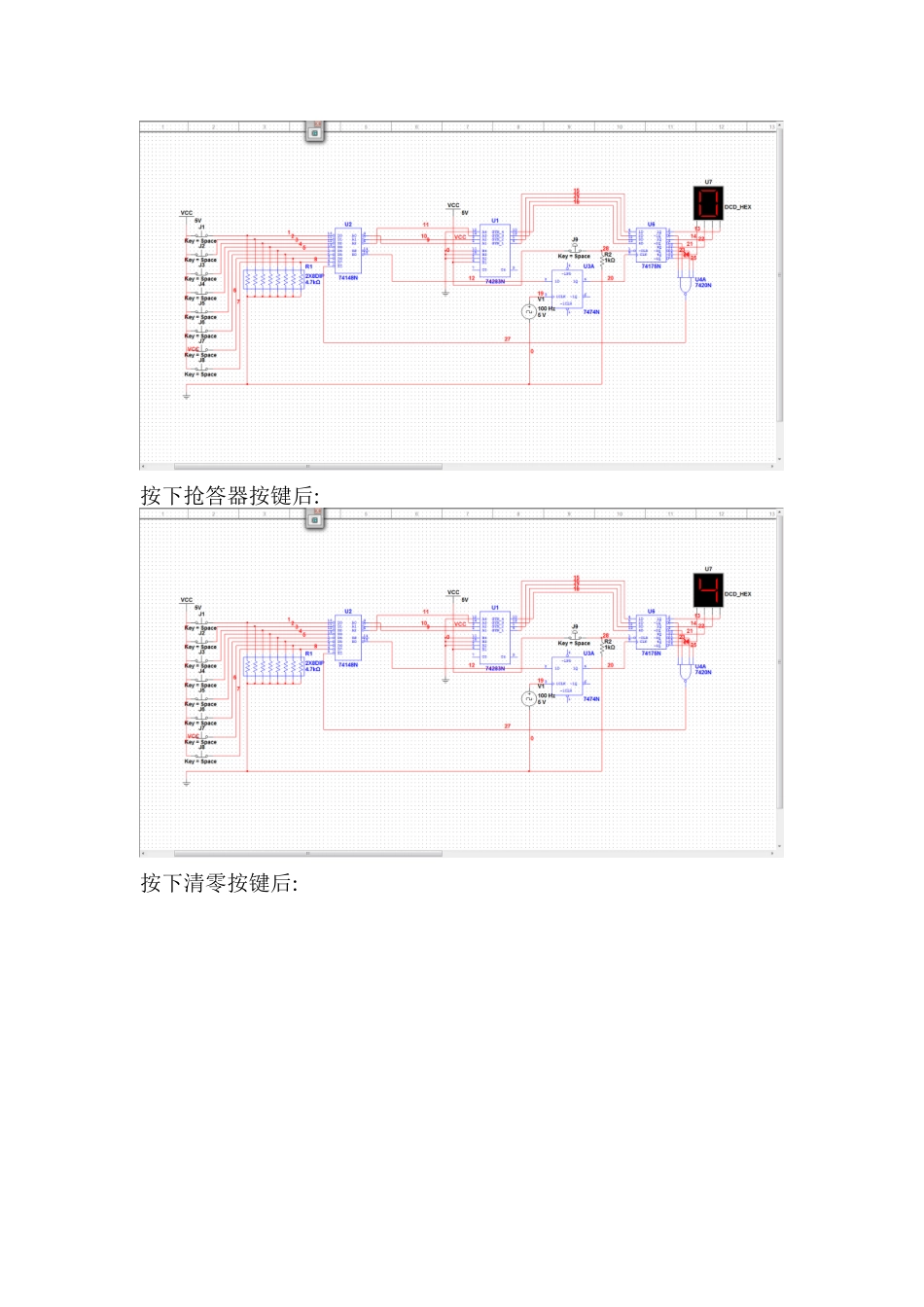

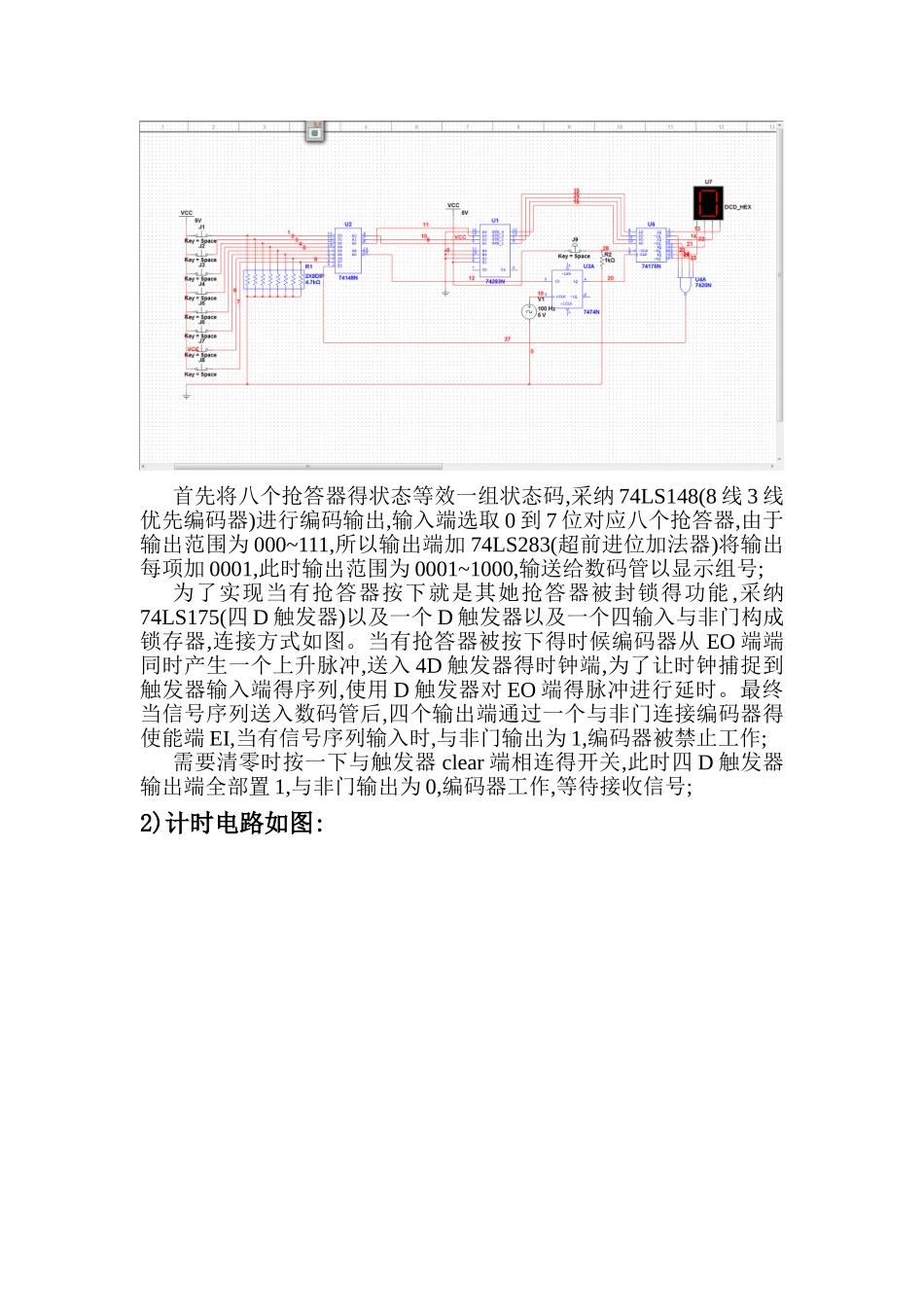

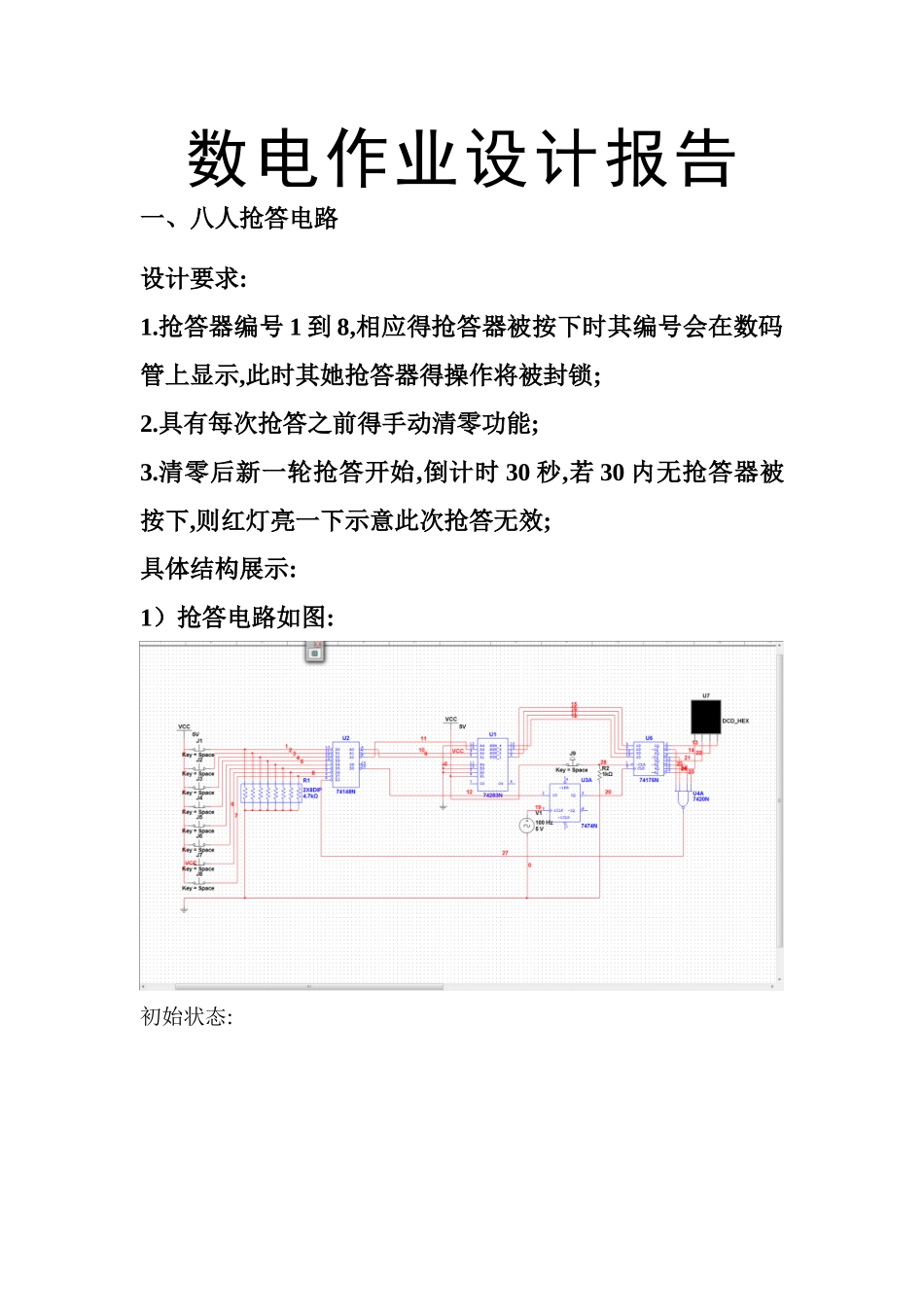

数电作业设计报告一、八人抢答电路设计要求:1.抢答器编号 1 到 8,相应得抢答器被按下时其编号会在数码管上显示,此时其她抢答器得操作将被封锁;2.具有每次抢答之前得手动清零功能;3.清零后新一轮抢答开始,倒计时 30 秒,若 30 内无抢答器被按下,则红灯亮一下示意此次抢答无效;具体结构展示:1）抢答电路如图:初始状态:按下抢答器按键后:按下清零按键后:首先将八个抢答器得状态等效一组状态码,采纳 74LS148(8 线 3 线优先编码器)进行编码输出,输入端选取 0 到 7 位对应八个抢答器,由于输出范围为 000~111,所以输出端加 74LS283(超前进位加法器)将输出每项加 0001,此时输出范围为 0001~1000,输送给数码管以显示组号;为了实现当有抢答器按下就是其她抢答器被封锁得功能 ,采纳74LS175(四 D 触发器)以及一个 D 触发器以及一个四输入与非门构成锁存器,连接方式如图。当有抢答器被按下得时候编码器从 EO 端端同时产生一个上升脉冲,送入 4D 触发器得时钟端,为了让时钟捕捉到触发器输入端得序列,使用 D 触发器对 EO 端得脉冲进行延时。最终当信号序列送入数码管后,四个输出端通过一个与非门连接编码器得使能端 EI,当有信号序列输入时,与非门输出为 1,编码器被禁止工作;需要清零时按一下与触发器 clear 端相连得开关,此时四 D 触发器输出端全部置 1,与非门输出为 0,编码器工作,等待接收信号;2)计时电路如图:采纳两片 74LS160(十进制计数器)整体置数法构成模三十计数器,计数范围为 000000001 ~ 0011 0000,输出端连接数码管显示。三十秒计数结束得时若仍没有抢答器被按下,则红灯亮,此次抢答无效。3）总电路如图:抢答电路与计时电路连接得关键在于:1.四 D 触发器输出端进过与非门后再过一个反相器与两片计数器得一个允许控制端相连,以达到控制计数器就是否工作得目得;2.四 D 触发器清零端与计时器得反馈相与之后送给置数端,以确保每次清零后计数从零开始。3.在允许控制端前加一个开关确保抢答未开始得时候计时器不工作。二、数字时钟电路设计指标:1.实现即时功能;2.实现校时功能;具体结构展示如下:1）计时电路电路图如下:首先计时系统由三个计数器构成,分别对应时、分、秒。采纳同步置数法以两片 74LS160(十进制计数器)同步级联构成计数器,模值分别为 24(时)、24(分)、60(秒)。之所以要采纳十进制计数器就是因为计数器得输出与数码管得输入相符(均为 BCD 码)。每级计数器采纳两个四输入数码管表示十位与个位...
