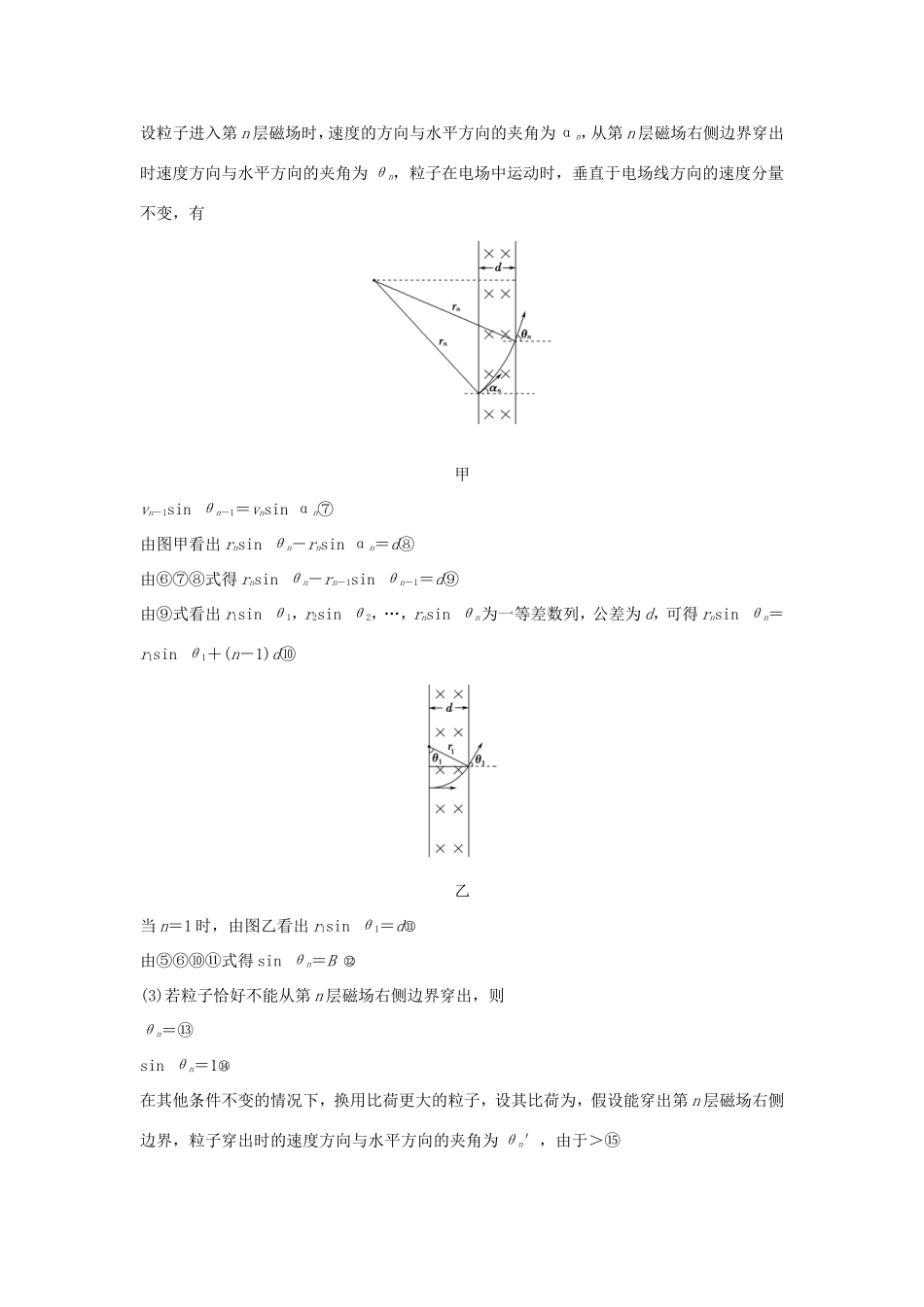

四、电学计算题(20分)(2015·天津理综·12)现代科学仪器常利用电场、磁场控制带电粒子的运动．真空中存在着如图17所示的多层紧密相邻的匀强电场和匀强磁场，电场与磁场的宽度均为d.电场强度为E，方向水平向右；磁感应强度为B，方向垂直纸面向里；电场、磁场的边界互相平行且与电场方向垂直．一个质量为m、电荷量为q的带正电粒子在第1层电场左侧边界某处由静止释放，粒子始终在电场、磁场中运动，不计粒子重力及运动时的电磁辐射．图17(1)求粒子在第2层磁场中运动时速度v2的大小与轨迹半径r2；(2)粒子从第n层磁场右侧边界穿出时，速度的方向与水平方向的夹角为θn，试求sinθn；(3)若粒子恰好不能从第n层磁场右侧边界穿出，试问在其他条件不变的情况下，也进入第n层磁场，但比荷较该粒子大的粒子能否穿出该层磁场右侧边界，请简要推理说明之．规范解析(1)粒子在进入第2层磁场时，经过两次电场加速，中间穿过磁场时洛伦兹力不做功．由动能定理，有2qEd＝mv①由①式解得v2＝2②粒子在第2层磁场中受到的洛伦兹力充当向心力，有qv2B＝m③由②③式解得r2＝④(2)设粒子在第n层磁场中运动的速度为vn，轨迹半径为rn(各量的下标均代表粒子所在层数，下同)．nqEd＝mv⑤qvnB＝m⑥设粒子进入第n层磁场时，速度的方向与水平方向的夹角为αn，从第n层磁场右侧边界穿出时速度方向与水平方向的夹角为θn，粒子在电场中运动时，垂直于电场线方向的速度分量不变，有甲vn－1sinθn－1＝vnsinαn⑦由图甲看出rnsinθn－rnsinαn＝d⑧由⑥⑦⑧式得rnsinθn－rn－1sinθn－1＝d⑨由⑨式看出r1sinθ1，r2sinθ2，…，rnsinθn为一等差数列，公差为d，可得rnsinθn＝r1sinθ1＋(n－1)d⑩乙当n＝1时，由图乙看出r1sinθ1＝d⑪由⑤⑥⑩⑪式得sinθn＝B⑫(3)若粒子恰好不能从第n层磁场右侧边界穿出，则θn＝⑬sinθn＝1⑭在其他条件不变的情况下，换用比荷更大的粒子，设其比荷为，假设能穿出第n层磁场右侧边界，粒子穿出时的速度方向与水平方向的夹角为θn′，由于＞⑮则导致sinθn′＞1⑯说明θn′不存在，即原假设不成立．所以比荷较该粒子大的粒子不能穿出该层磁场右侧边界．⑰答案(1)2(2)B(3)见解析评分细则1．第(1)问6分，①③式各2分，②④式各1分．2．第(2)问8分，⑤至⑫式各1分，⑧⑪式要有画图表达，不能直接得出．3．第(3)问6分，⑬至⑯式各1分，⑰式2分．4．有其他解法得出正确结果的，参照答案酌情给分．[答题规则]1．审题要规范：第(1)问是带电粒子在电场中的匀加速运动，牛顿第二定律结合运动学公式或动能定理的方法均可；第(2)问粒子从第n层磁场右侧边界穿出时的情景，要注意数学知识在处理物理问题中的应用；第(3)问论证：若粒子恰好不能从第n层磁场右侧边界穿出，试问在其他条件不变的情况下，也进入第n层磁场，但比荷较该粒子大的粒子能否穿出该层磁场右侧边界，运用假设思想．2．思维要规范：本题的第(2)问是典型的粒子在磁场中运动的问题，要熟练掌握这类问题的“找圆心，求半径，求时间”的基本处理方法．3．解答要规范：书写物理方程要有理有据，粒子在磁场中运动的基本方程有qvB＝m，T＝，t＝T，注意半径公式要推导；多个相同的物理量要注意区分，如r1、rn等；在运动过程比较复杂的情况下，要尽量分步列方程，以防由于写综合方程，易出错误而导致不得分；几何关系往往是解题的关键所在，一定要突出书写；画出运动轨迹图虽然没有分数，有时会使问题豁然开朗，画图一定要规范；在时间比较紧张的情况下，要尽量根据题设条件写出相关的方程，力争能得步骤分，一定不要留空白．1．(18分)(2015·贵州六校二模)如图18所示，S为一电子发射枪，可以连续发射电子束，发射出来的电子初速度可视为0，电子经过平行板A、B之间的加速电场加速后，从O点沿x轴正方向进入xOy平面内，在第一象限内沿x、y轴各放一块平面荧光屏，两屏的交点为O，已知在y>0、0
