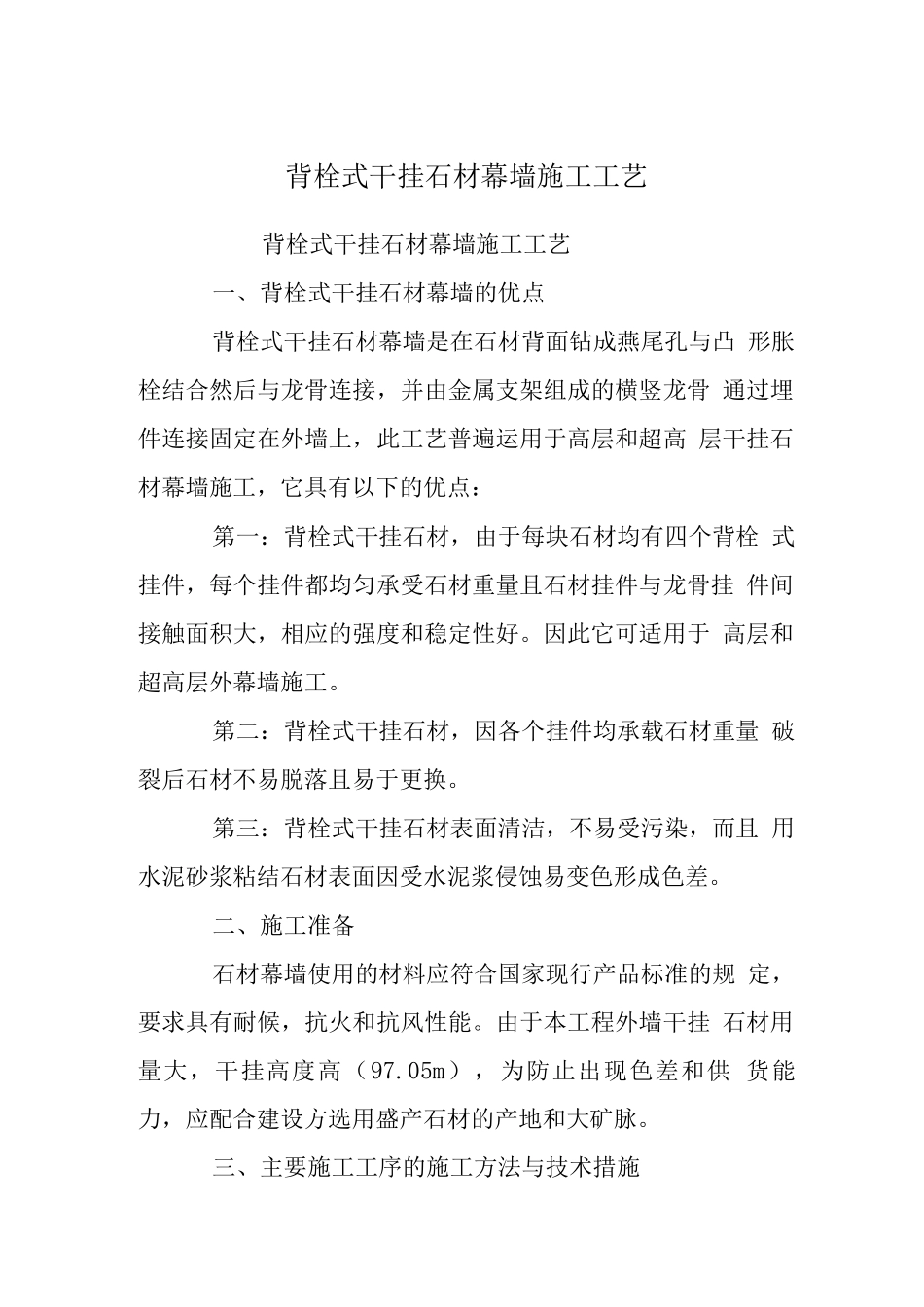

背栓式干挂石材幕墙施工工艺背栓式干挂石材幕墙施工工艺一、背栓式干挂石材幕墙的优点背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸 形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨 通过埋件连接固定在外墙上，此工艺普遍运用于高层和超高 层干挂石材幕墙施工，它具有以下的优点：第一：背栓式干挂石材，由于每块石材均有四个背栓 式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂 件间接触面积大，相应的强度和稳定性好。因此它可适用于 高层和超高层外幕墙施工。第二：背栓式干挂石材，因各个挂件均承载石材重量 破裂后石材不易脱落且易于更换。第三：背栓式干挂石材表面清洁，不易受污染，而且 用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。二、施工准备石材幕墙使用的材料应符合国家现行产品标准的规 定，要求具有耐候，抗火和抗风性能。由于本工程外墙干挂 石材用量大，干挂高度高（97.05m），为防止出现色差和供 货能力，应配合建设方选用盛产石材的产地和大矿脉。三、主要施工工序的施工方法与技术措施1、施工工序准备一测量放线一预埋件矫偏补强一龙骨安装一石 材安装一施胶清洁一验收2、放样定位将土建方提供的基准中心线、标高线进行复测，无误 后根据图纸给出的、竖龙骨的位置和轴线放钢线，定出横、 竖龙骨位置和石材幕墙位置。先由中间向两端测量，然后由 两段向中间复核尺寸。放出的横竖龙骨位置误差符合设计要 求。根据放线位置，寻找预埋件，假如预埋件没有即时补 打埋件，补打埋件用的一块 10mm 厚钢板和 4 颗 M12 后切式 锚栓，钻孔后螺栓拧紧并将螺母与螺栓点焊。3、龙骨安装从结构上实现先竖立柱，后上横梁，立柱定位后再装 横梁，将能很好的保证横梁立柱的直线度和横梁的伸缩缝， 安装顺序是先下后上。龙骨安装完要进行全面检查，尤其是 横梁立柱中心、线，必须用仪器对横梁立柱进行调整。4、石材挂件的安装铝合金挂件的定位、安装是可更换背栓式石材幕墙安 装中至关重要一环，它位置准确与否直接关系到石材幕墙的 外观效果、铝合金挂件采纳分段形式，通过螺栓与龙骨角钢 相连，石材板块上的胀栓与挂件间有一定的配合尺寸，可以保证石材水平板块方向的调整。5、层间防火封修在每层楼的楼板顶标高处，沿墙四周设一道层间防火 封修，因外墙石材内表面距墙面有 2mm 空隙，为防止火灾 发生后，火势从此孔隙处向上层蔓延，故此设层间防火隔离 带，材料采纳 1.5 厚镀...
