管线阀门腐蚀工况

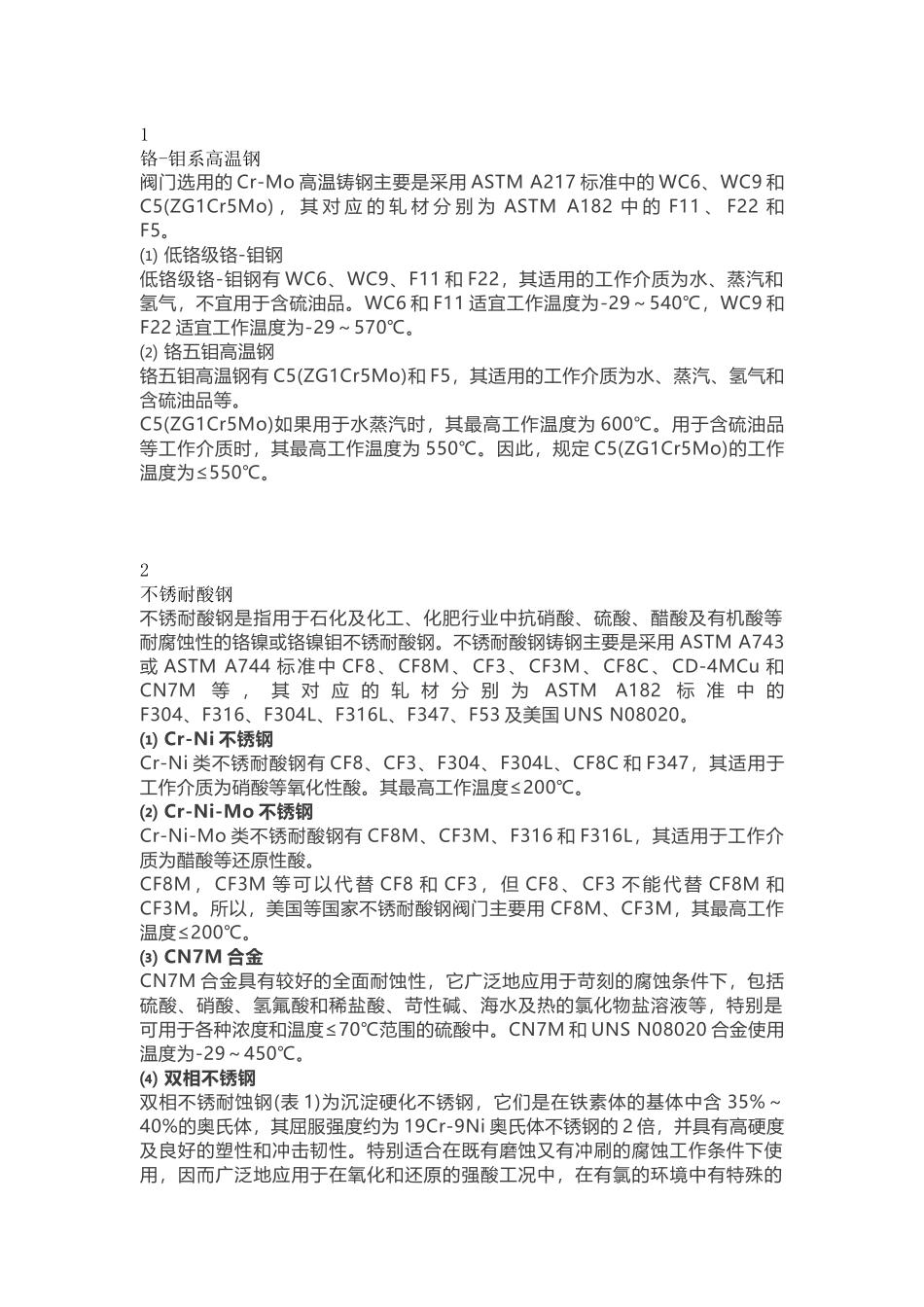

1铬-钼系高温钢阀门选用的 Cr-Mo 高温铸钢主要是采用 ASTM A217 标准中的 WC6、WC9 和C5(ZG1Cr5Mo) ， 其 对 应 的 轧 材 分 别 为 ASTM A182 中 的 F11 、 F22 和F5。 ⑴ 低铬级铬-钼钢 低铬级铬-钼钢有 WC6、WC9、F11 和 F22，其适用的工作介质为水、蒸汽和氢气，不宜用于含硫油品。WC6 和 F11 适宜工作温度为-29～540℃，WC9 和F22 适宜工作温度为-29～570℃。 ⑵ 铬五钼高温钢 铬五钼高温钢有 C5(ZG1Cr5Mo)和 F5，其适用的工作介质为水、蒸汽、氢气和含硫油品等。 C5(ZG1Cr5Mo)如果用于水蒸汽时，其最高工作温度为 600℃。用于含硫油品等工作介质时，其最高工作温度为 550℃。因此，规定 C5(ZG1Cr5Mo)的工作温度为≤550℃。2不锈耐酸钢不锈耐酸钢是指用于石化及化工、化肥行业中抗硝酸、硫酸、醋酸及有机酸等耐腐蚀性的铬镍或铬镍钼不锈耐酸钢。不锈耐酸钢铸钢主要是采用 ASTM A743或 ASTM A744 标准中 CF8、CF8M 、CF3、CF3M 、CF8C 、CD-4MCu 和CN7M等 ， 其 对 应 的 轧 材 分 别 为ASTM A182标 准 中 的F304、F316、F304L、F316L、F347、F53 及美国 UNS N08020。 ⑴ Cr-Ni 不锈钢 Cr-Ni 类不锈耐酸钢有 CF8、CF3、F304、F304L、CF8C 和 F347，其适用于工作介质为硝酸等氧化性酸。其最高工作温度≤200℃。 ⑵ Cr-Ni-Mo 不锈钢 Cr-Ni-Mo 类不锈耐酸钢有 CF8M、CF3M、F316 和 F316L，其适用于工作介质为醋酸等还原性酸。 CF8M ， CF3M 等 可 以 代 替 CF8 和 CF3 ， 但 CF8 、 CF3 不 能 代 替 CF8M 和CF3M。所以，美国等国家不锈耐酸钢阀门主要用 CF8M、CF3M，其最高工作温度≤200℃。 ⑶ CN7M 合金 CN7M 合金具有较好的全面耐蚀性，它广泛地应用于苛刻的腐蚀条件下，包括硫酸、硝酸、氢氟酸和稀盐酸、苛性碱、海水及热的氯化物盐溶液等，特别是可用于各种浓度和温度≤70℃范围的硫酸中。CN7M 和 UNS N08020 合金使用温度为-29～450℃。 ⑷ 双相不锈钢 双相不锈耐蚀钢(表 1)为沉淀硬化不锈钢，它们是在铁素体的基体中含 35%～40%的奥氏体，其屈服强度约为 19Cr-9Ni 奥氏体不锈钢的 2 倍，并具有高硬度及良好的塑性和冲击韧性。特别适合在既有磨蚀又有冲刷的腐蚀工作条件下使用，因而广泛地应用于在氧化和还原的强酸工况中，在有氯的环境中有特殊的抗应力腐蚀开裂的性能。CD-4MCu、CD3MN、CE3MN 和 F53...
