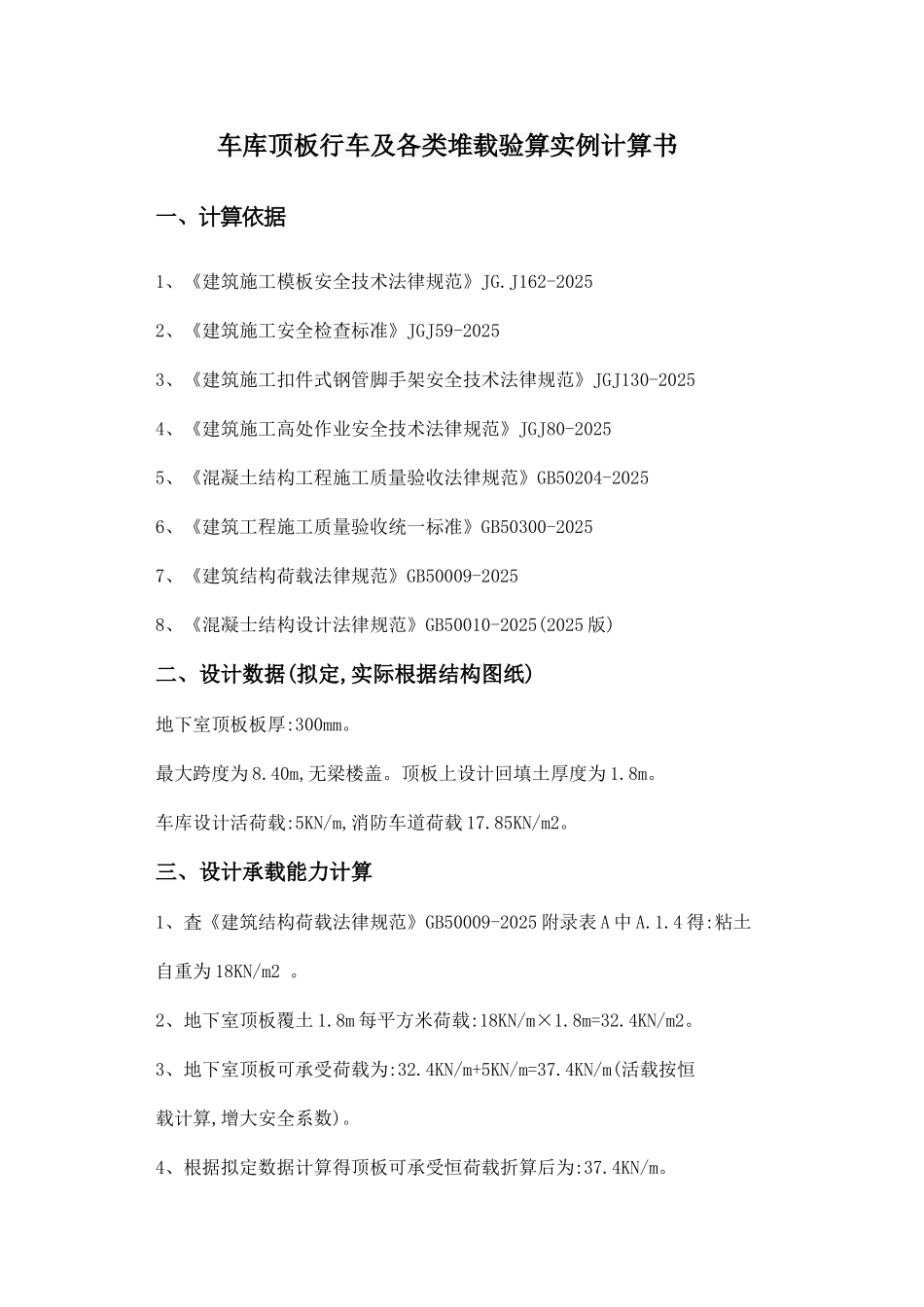

车库顶板行车及各类堆载验算实例计算书

车库顶板行车及各类堆载验算实例计算书一、计算依据1、《建筑施工模板安全技术法律规范》JG.J162-20252、《建筑施工安全检查标准》JGJ59-20253、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20254、《建筑施工高处作业安全技术法律规范》JGJ80-20255、《混凝土结构工程施工质量验收法律规范》GB50204-20256、《建筑工程施工质量验收统一标准》GB50300-20257、《建筑结构荷载法律规范》GB50009-20258、《混凝士结构设计法律规范》GB50010-2025(2025 版)二、设计数据(拟定,实际根据结构图纸)地下室顶板板厚:300mm。最大跨度为 8.40m,无梁楼盖。顶板上设计回填土厚度为 1.8m。车库设计活荷载:5KN/m,消防车道荷载 17.85KN/m2。三、设计承载能力计算1、査《建筑结构荷载法律规范》GB50009-2025 附录表 A 中 A.1.4 得:粘土自重为 18KN/m2 。2、地下室顶板覆土 1.8m 每平方米荷载:18KN/m×1.8m=32.4KN/m2。3、地下室顶板可承受荷载为:32.4KN/m+5KN/m=37.4KN/m(活载按恒载计算,增大安全系数)。4、根据拟定数据计算得顶板可承受恒荷载折算后为:37.4KN/m。四、地下室顶板承载计算（一）、车库顶板行车荷载1、吊车、干混砂浆罐车、钢筋运输车、混凝土罐车作用下楼面等效均布活荷载的确定。根据各种车型荷载:(1)吊车按 20T 吊车考虑,自重 28 吨,吊运钢筋每捆按 5 吨计,合计 33×1.1,总计 37 吨。(设计为恒载,将活载转化为恒载,下同)(2)钢筋运输车按装 30t 考虑,车重 15t,合计 45×1.1=49.5 吨。(3)混凝土罐车及泵车按装 10 立方米车考虑,混凝土罐车自重约 15 吨,10 立方米混凝土按 24吨计,合计 39×1.1=43 吨。(4)干混砂浆罐车按装 15 立方米车考虑,车自重约 20 吨,砂浆 25 吨,合计 45×1.1,总计 50 吨考虑。综上荷载按 50 吨考虑,车型按混凝土罐车考虑(増大安全系数)混凝土罐车车轮距图按《建筑结构荷载法律规范》GB50009-2025 附录 C.0.6:连续梁板的等效均布活荷载,可按单跨简支计算。但计算内力时,仍应按连续考虑。按《建筑 BARTd。结构荷载法律规范》GB5000-2025 附录 C.0.4:单向板上局部荷载(包括集中荷载)的等效均布活荷载 qe=8Mmax/bL2式中L----板的跨度B----板上荷载的有效分布宽度Max----简支单向板的绝对最大弯矩,按设备的最不利布置确定。按罐车后车轮作用在跨中考虑,后轮均作用在一个共同的平面上,轮胎着地尺寸为 0.6m×0.2m,后车轮作用单侧荷载取 25T,前车轮作用荷载不计,(偏安全...
