轨道下山安全技术措施

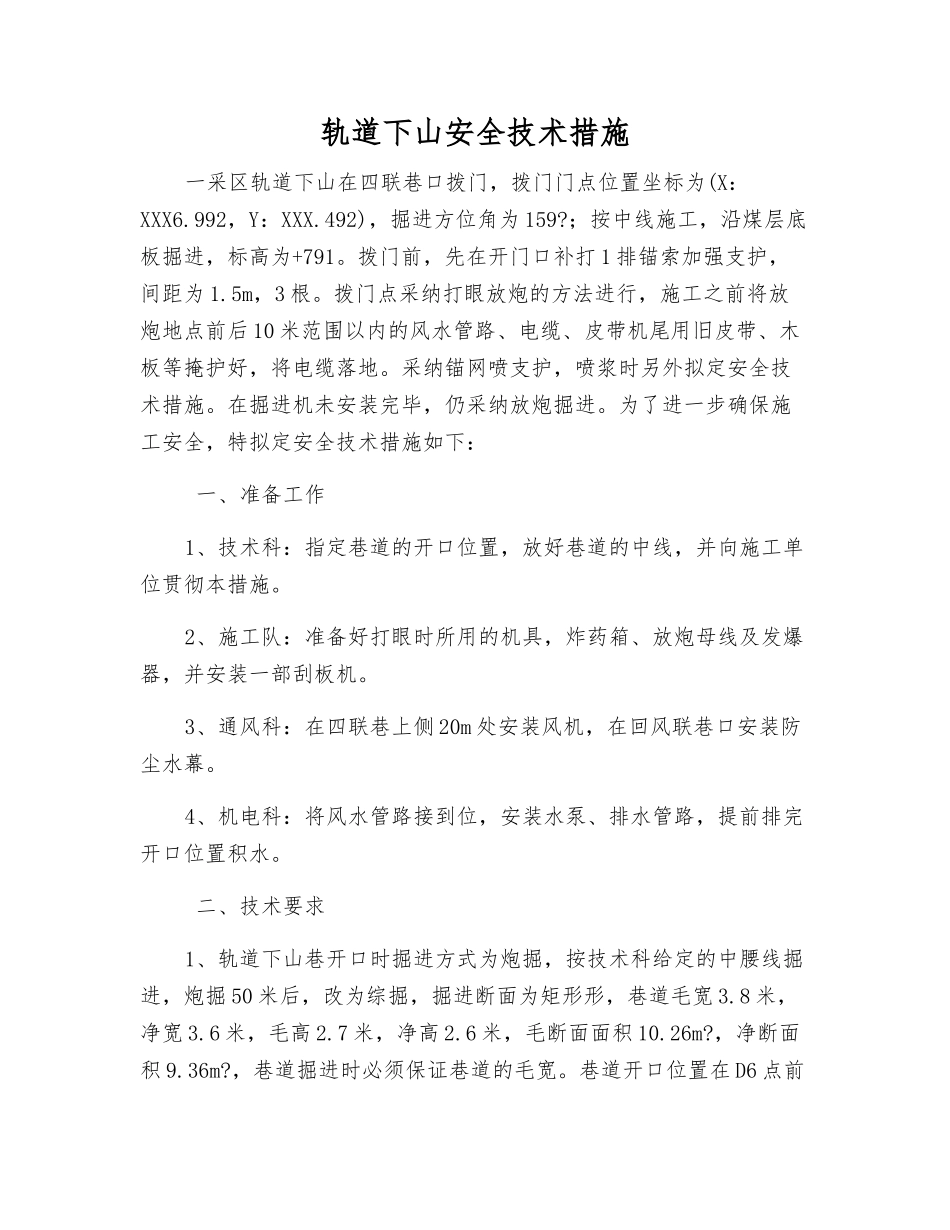

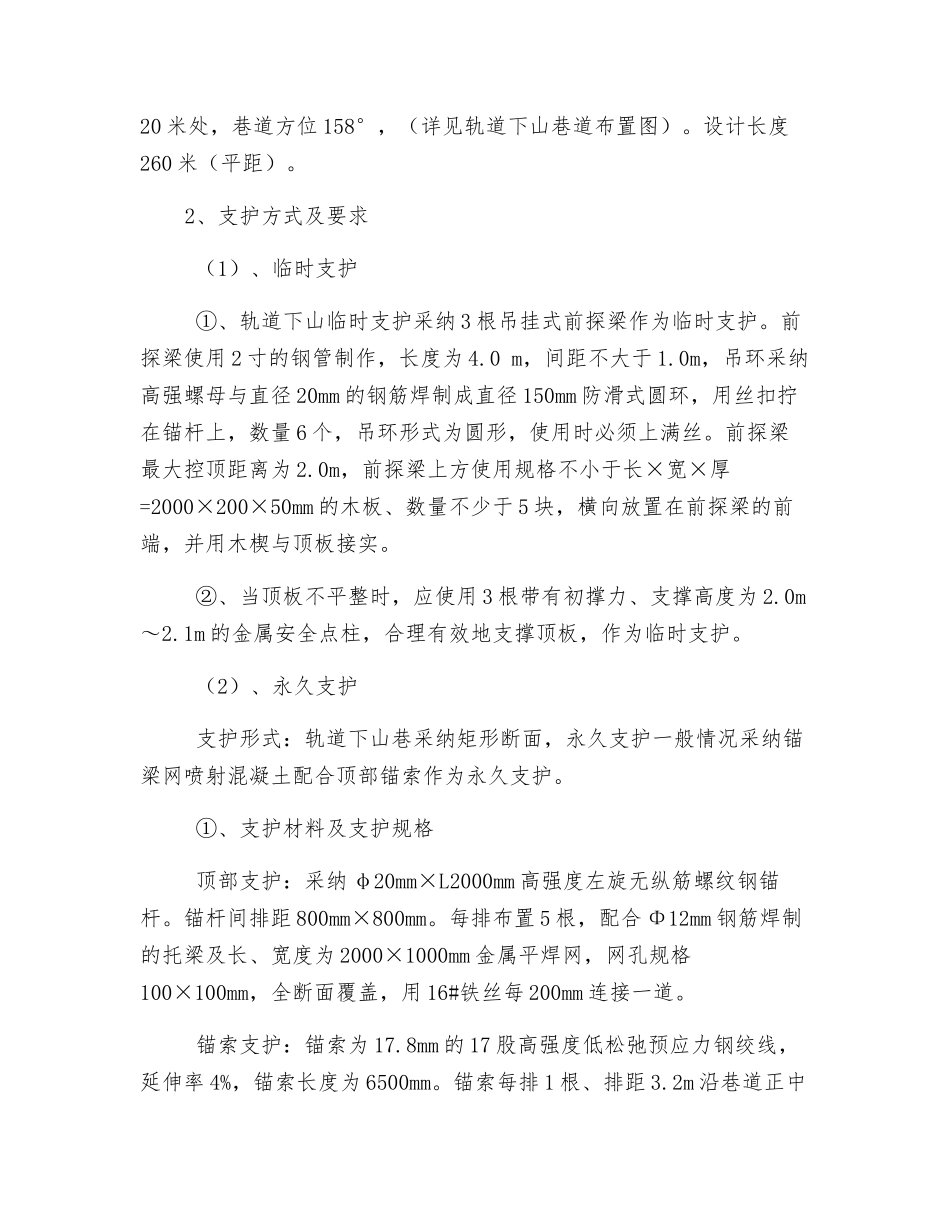

轨道下山安全技术措施一采区轨道下山在四联巷口拨门，拨门门点位置坐标为(X：XXX6.992，Y：XXX.492)，掘进方位角为 159?；按中线施工，沿煤层底板掘进，标高为+791。拨门前，先在开门口补打 1 排锚索加强支护，间距为 1.5m，3 根。拨门点采纳打眼放炮的方法进行，施工之前将放炮地点前后 10 米范围以内的风水管路、电缆、皮带机尾用旧皮带、木板等掩护好，将电缆落地。采纳锚网喷支护，喷浆时另外拟定安全技术措施。在掘进机未安装完毕，仍采纳放炮掘进。为了进一步确保施工安全，特拟定安全技术措施如下： 一、准备工作1、技术科：指定巷道的开口位置，放好巷道的中线，并向施工单位贯彻本措施。2、施工队：准备好打眼时所用的机具，炸药箱、放炮母线及发爆器，并安装一部刮板机。3、通风科：在四联巷上侧 20m 处安装风机，在回风联巷口安装防尘水幕。4、机电科：将风水管路接到位，安装水泵、排水管路，提前排完开口位置积水。 二、技术要求1、轨道下山巷开口时掘进方式为炮掘，按技术科给定的中腰线掘进，炮掘 50 米后，改为综掘，掘进断面为矩形形，巷道毛宽 3.8 米，净宽 3.6 米，毛高 2.7 米，净高 2.6 米，毛断面面积 10.26m?，净断面积 9.36m?，巷道掘进时必须保证巷道的毛宽。巷道开口位置在 D6 点前20 米处，巷道方位 158°，（详见轨道下山巷道布置图）。设计长度260 米（平距）。2、支护方式及要求 （1）、临时支护 ①、轨道下山临时支护采纳 3 根吊挂式前探梁作为临时支护。前探梁使用 2 寸的钢管制作，长度为 4.0 m，间距不大于 1.0m，吊环采纳高强螺母与直径 20mm 的钢筋焊制成直径 150mm 防滑式圆环，用丝扣拧在锚杆上，数量 6 个，吊环形式为圆形，使用时必须上满丝。前探梁最大控顶距离为 2.0m，前探梁上方使用规格不小于长×宽×厚=2000×200×50mm 的木板、数量不少于 5 块，横向放置在前探梁的前端，并用木楔与顶板接实。 ②、当顶板不平整时，应使用 3 根带有初撑力、支撑高度为 2.0m～2.1m 的金属安全点柱，合理有效地支撑顶板，作为临时支护。 （2）、永久支护 支护形式：轨道下山巷采纳矩形断面，永久支护一般情况采纳锚梁网喷射混凝土配合顶部锚索作为永久支护。 ①、支护材料及支护规格 顶部支护：采纳 φ20mm×L2000mm 高强度左旋无纵筋螺纹钢锚杆。锚杆间排距 800mm×800mm。每排布置 5 根，配合 Φ12mm 钢筋焊制的托梁及长、宽度为 2000×1000mm ...
