通涵、排水、防护质量控制要点

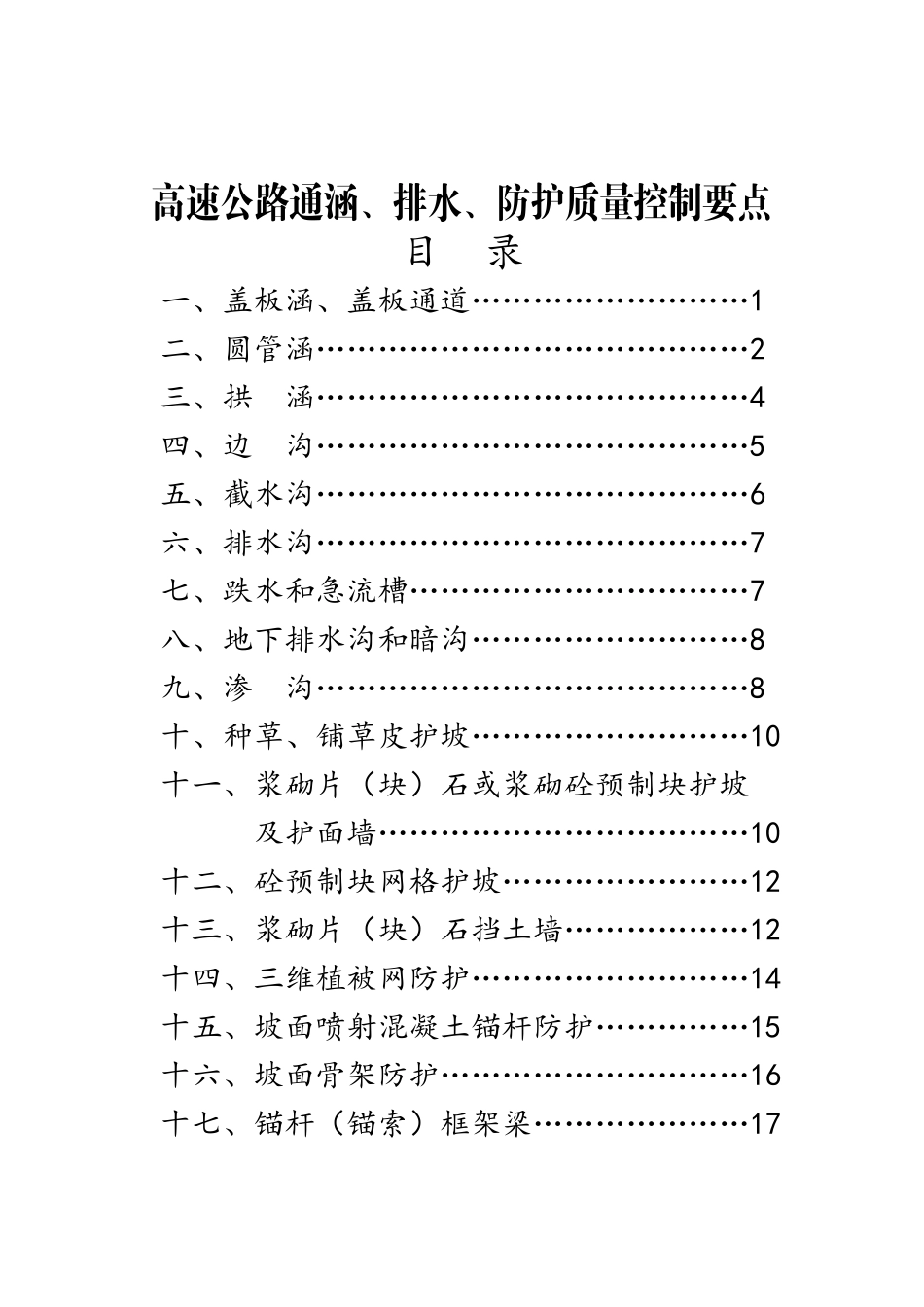

高速公路通涵、排水、防护质量控制要点目 录一、盖板涵、盖板通道………………………1二、圆管涵……………………………………2三、拱 涵……………………………………4四、边 沟……………………………………5五、截水沟……………………………………6六、排水沟……………………………………7七、跌水和急流槽……………………………7八、地下排水沟和暗沟………………………8九、渗 沟……………………………………8十、种草、铺草皮护坡………………………10十一、浆砌片（块）石或浆砌砼预制块护坡及护面墙………………………………10十二、砼预制块网格护坡……………………12十三、浆砌片（块）石挡土墙………………12十四、三维植被网防护………………………14十五、坡面喷射混凝土锚杆防护……………15十六、坡面骨架防护…………………………16十七、锚杆（锚索）框架梁…………………17一、盖板涵、盖板通道1、通涵结构物开工前应进行水系、路系调查，综合地形地质情况和地方要求，优化合理的平面位置。2、按施工图测量放样，并与现场实际情况进行核对。如有不符，立即报告工程师，按工程师的指示办理，确保涵洞流水顺畅，通道内不积水。e62lXFH。3、基坑开挖至离基底约为 5～10cm 时，采纳人工修整，确保基底地质层不受扰动，并应尽快基础施工，不得暴露太久。开挖至基底时，应采纳标准轻型动力触探判别基底承载力是否已达到要求；要求触探锤数 N30≧（设计要求的基底应力(kpa)+20）/8，对于圆管涵和拱涵基底，同样按此方法进行判定。当地基承载力不满足设计要求时，承包人应上报监理，会同业主和设计共同讨论确定加固处理方案。rfbwnDP。4、沉降缝处两端面应竖直、平整，上下贯穿。填缝料应具有弹性和不透水性，且紧密填塞缝宽 2cm，一般 4～6m 设置一道。FnF0l8w。5、基础与墙身连接处应预埋石笋或钢筋。6、当涵台强度达到设计强度的 70%时，方可安装预制盖板。吊装时应在涵台支撑面设 1cm 厚M20 水泥砂浆座浆挤实，相邻板块之间采纳 M20水泥砂浆填塞密实。iav105G。7、对通涵沉降缝、施工缝、伸缩缝的防水处理时，要确保三油两毡的质量，不得有裂缝、空鼓、漏水等现象，并确保油毡在缝两侧各有20cm 的宽度。混凝土盖板或顶板、台身外表面在填土前应涂刷沥青胶结材料，以形成防水层。涂刷的层数为 2 层，厚度应大于 3mm。WfEbnTU。8、盖板安装后的板缝必须与涵身沉降缝相重合。9、台背填土，该工作须在盖板安装及...
