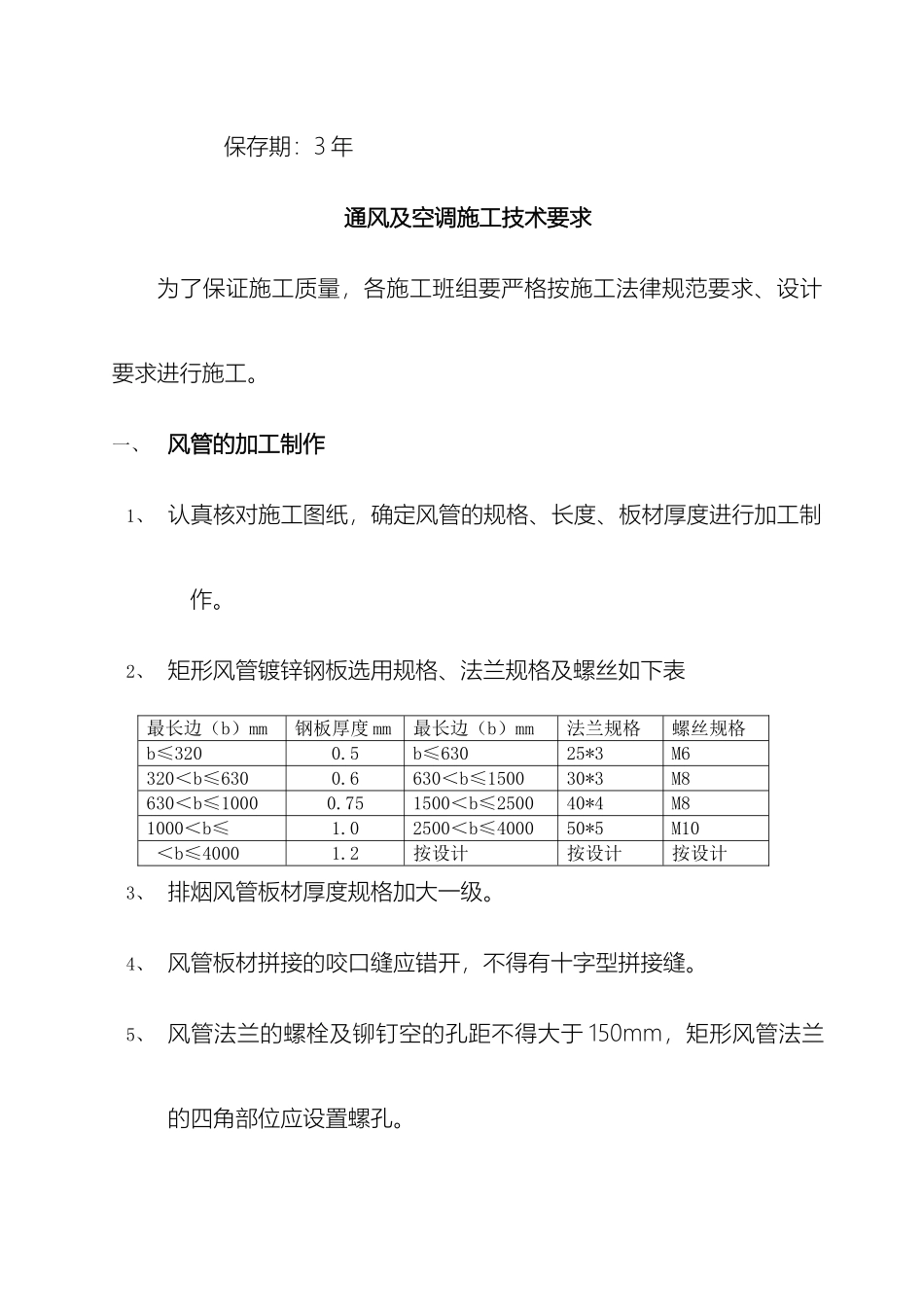

通风与空调施工技术交底技术交底书XXXX6XX19-02-XX-XX-0 第 页/共 页保存部门： 保管人： 工程名称XX 地铁一号线风水电安装及设备区装修 X标工程编 号交 底 人日 期 .8交底内容：通风及空调施工技术法律规范 具体内容见附件。接底人意见：接底人签字：年 月 日 保存期：3 年通风及空调施工技术要求为了保证施工质量，各施工班组要严格按施工法律规范要求、设计要求进行施工。一、风管的加工制作1、 认真核对施工图纸，确定风管的规格、长度、板材厚度进行加工制作。2、 矩形风管镀锌钢板选用规格、法兰规格及螺丝如下表最长边（b）mm钢板厚度 mm最长边（b）mm法兰规格螺丝规格b≤3200.5b≤63025*3M6320＜b≤6300.6630＜b≤150030*3M8630＜b≤10000.751500＜b≤250040*4M81000＜b≤ 1.02500＜b≤400050*5M10 ＜b≤40001.2按设计按设计按设计3、 排烟风管板材厚度规格加大一级。4、 风管板材拼接的咬口缝应错开，不得有十字型拼接缝。5、 风管法兰的螺栓及铆钉空的孔距不得大于 150mm，矩形风管法兰的四角部位应设置螺孔。6、 矩形风管边长大于 630mm、保温风管边长大于 800mm 且管段长度大于 1250mm 时应实行加固措施。加固框与风管的铆接应牢固、间距应均匀，不应大于 220mm。7、 风管外径或外边长的允许偏差：当小于或等于 300mm 时，为2mm；当大于 300mm 时，为 3mm；管口平面度的允许偏差为2mm,矩形风管两条对角线不应大于 3mm。8、 风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为 2mm。9、 风管与法兰采纳铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；10、 翻边应平整、紧贴法兰，其宽度应一致，且不应小于 6mm；咬缝与四角处不应有开裂与孔洞。11、 风管与法兰采纳焊接连接时，风管端面不得高于法兰接口平面。12、 与风管连接的柔性短管长度一般为 150～300mm，连接牢固严密，进气口比出气口要紧些。13、 连接法兰的螺栓应均匀拧紧，其螺母在同一侧。14、 风口尺寸允许偏差 mm边长＜300300～800＞800允许偏差0～-10～-20～-3对角线长度＜300300～500＞500对角线长度之差≤1≤2≤3二、风管系统安装1、 风管安装严格按施工图纸中的标高要求、位置进行安装，并及时进行核对，发现标高有冲突的地方及时上报。2、 风管支吊架规格最长边长 b（mm)横担规格吊杆规格吊架最大间距b≤40025x3Φ83600400＜b≤63025x3Φ83000630＜b≤100030x3Φ830001000＜b≤160040X4...
