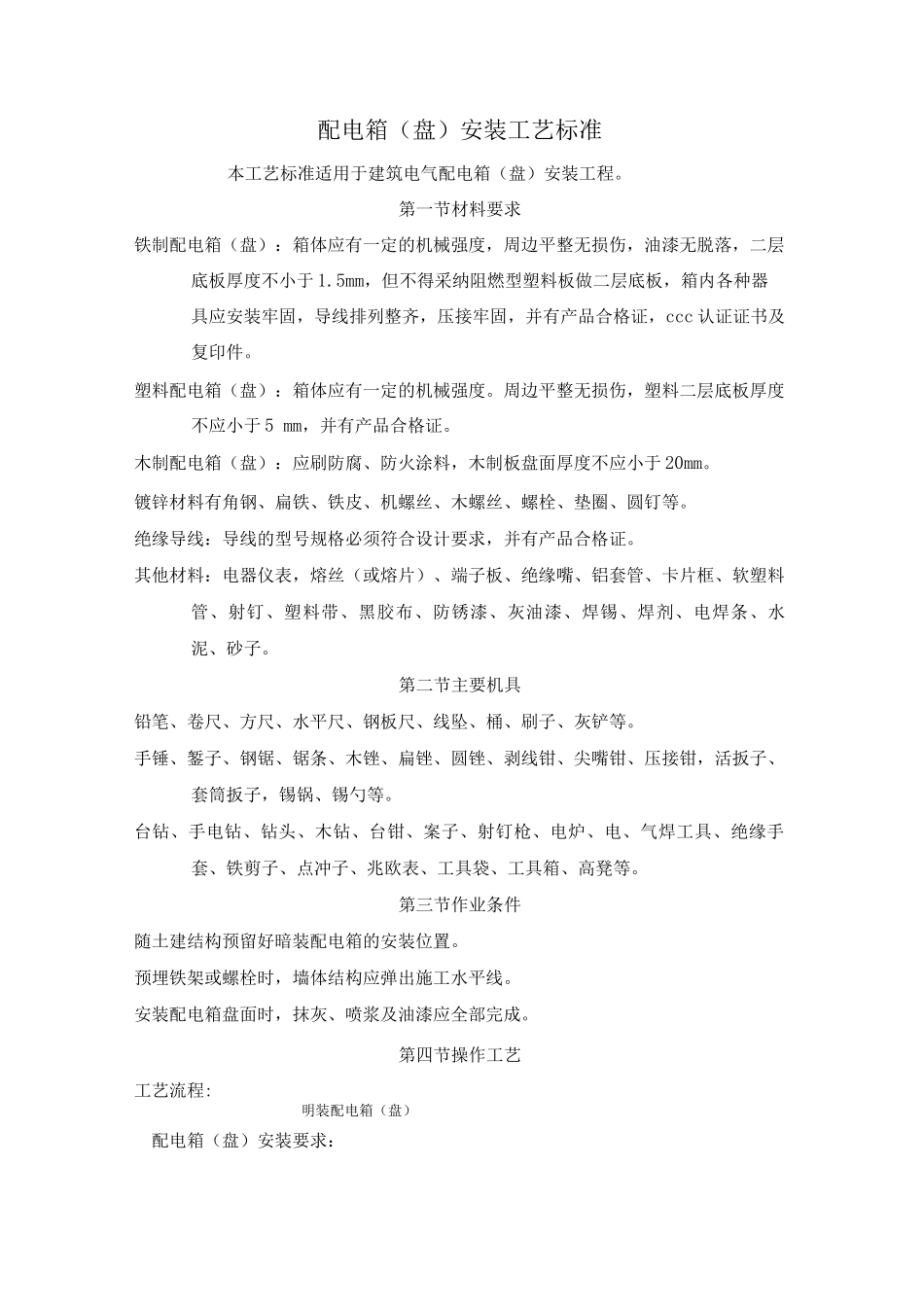

配电箱安装工艺标准

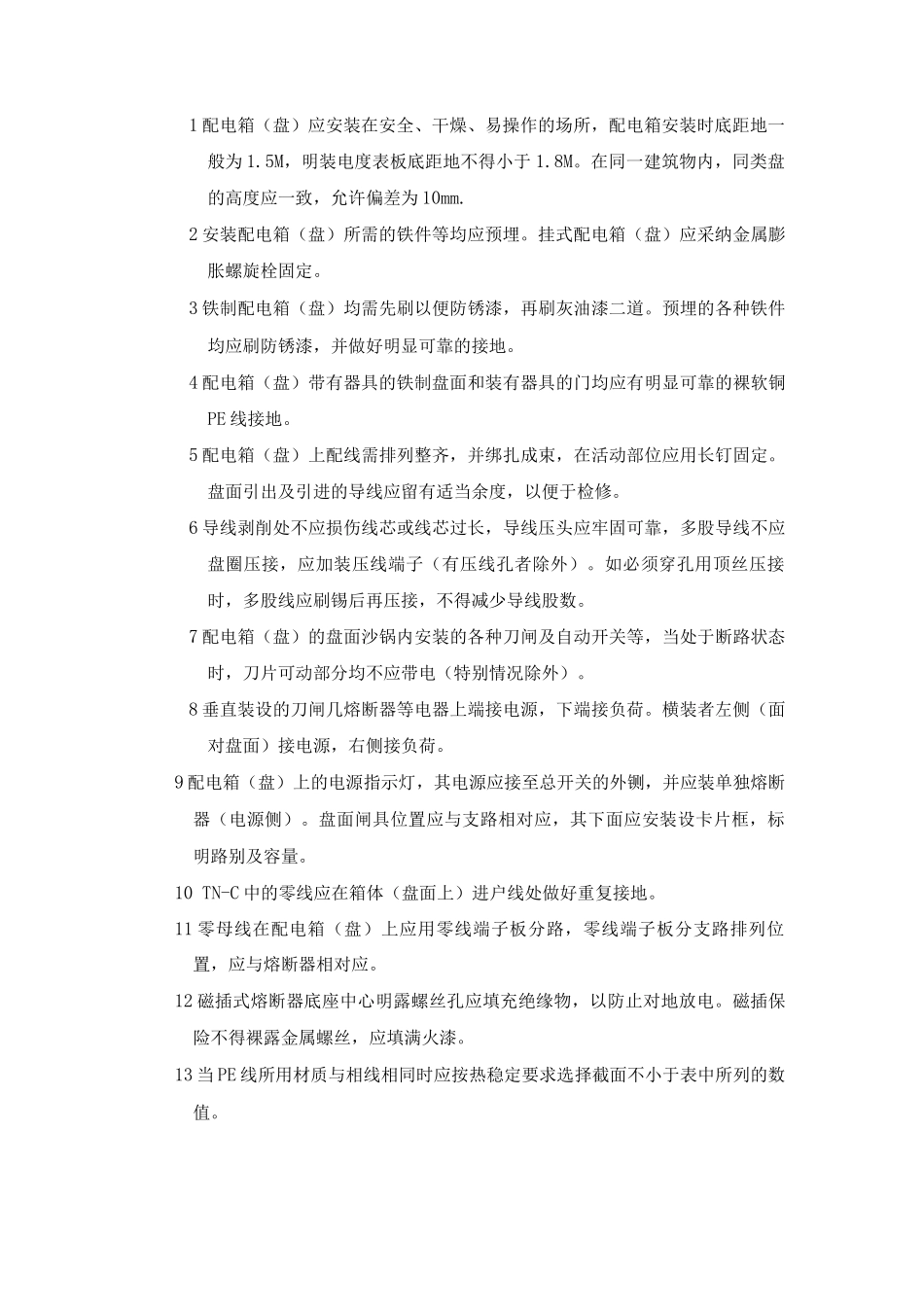

配电箱（盘）安装工艺标准本工艺标准适用于建筑电气配电箱（盘）安装工程。第一节材料要求铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于 1.5mm，但不得采纳阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证，ccc 认证证书及复印件。塑料配电箱（盘）：箱体应有一定的机械强度。周边平整无损伤，塑料二层底板厚度不应小于 5 mm，并有产品合格证。木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于 20mm。镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。其他材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条、水泥、砂子。第二节主要机具铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。第三节作业条件随土建结构预留好暗装配电箱的安装位置。预埋铁架或螺栓时，墙体结构应弹出施工水平线。安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。第四节操作工艺工艺流程:明装配电箱（盘）配电箱（盘）安装要求：1 配电箱（盘）应安装在安全、干燥、易操作的场所，配电箱安装时底距地一般为 1.5M，明装电度表板底距地不得小于 1.8M。在同一建筑物内，同类盘的高度应一致，允许偏差为 10mm.2 安装配电箱（盘）所需的铁件等均应预埋。挂式配电箱（盘）应采纳金属膨胀螺旋栓固定。3 铁制配电箱（盘）均需先刷以便防锈漆，再刷灰油漆二道。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。4 配电箱（盘）带有器具的铁制盘面和装有器具的门均应有明显可靠的裸软铜PE 线接地。5 配电箱（盘）上配线需排列整齐，并绑扎成束，在活动部位应用长钉固定。盘面引出及引进的导线应留有适当余度，以便于检修。6 导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应刷锡后再压接，不得减少导线股数。7 配电箱（盘）的盘面...
