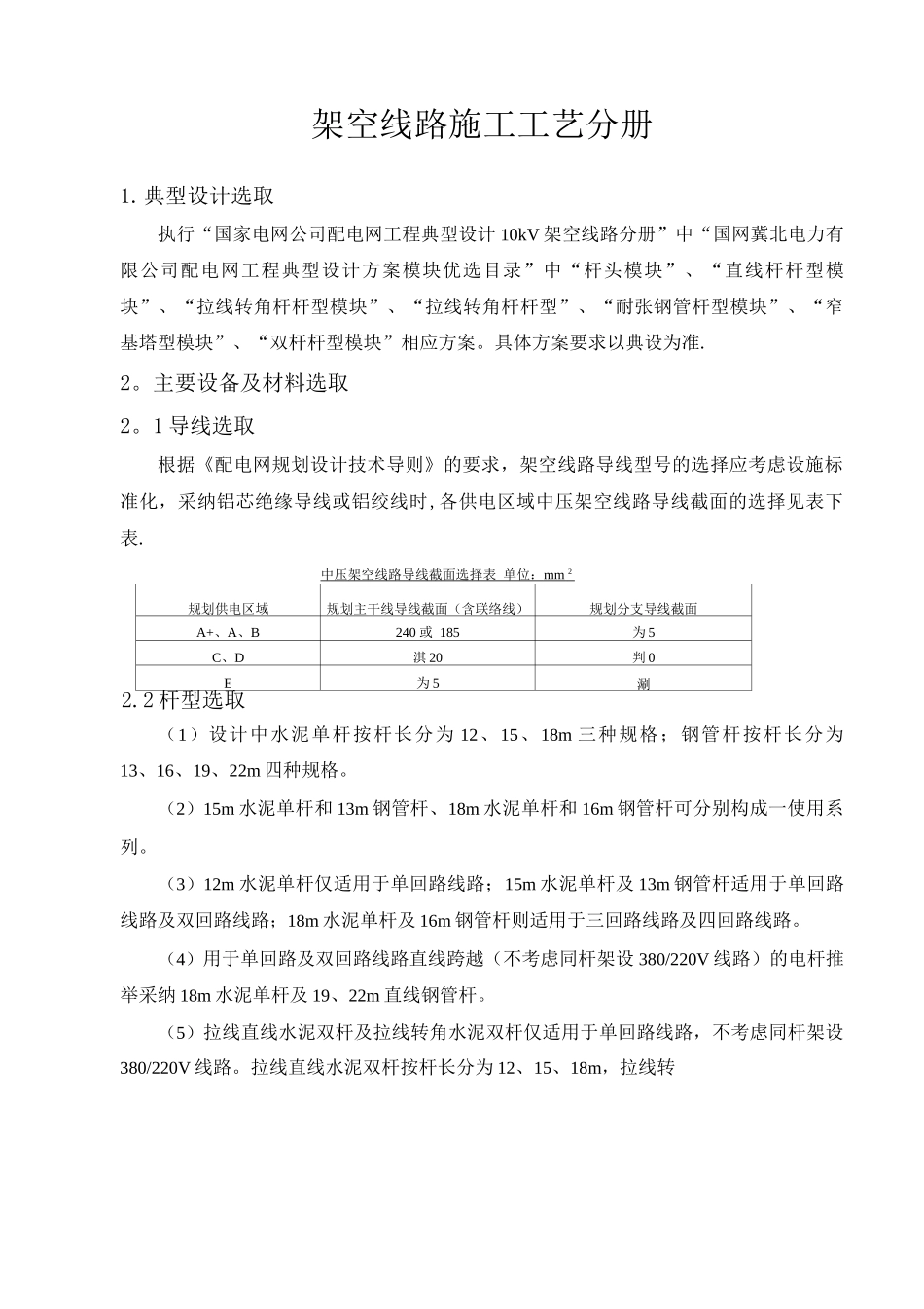

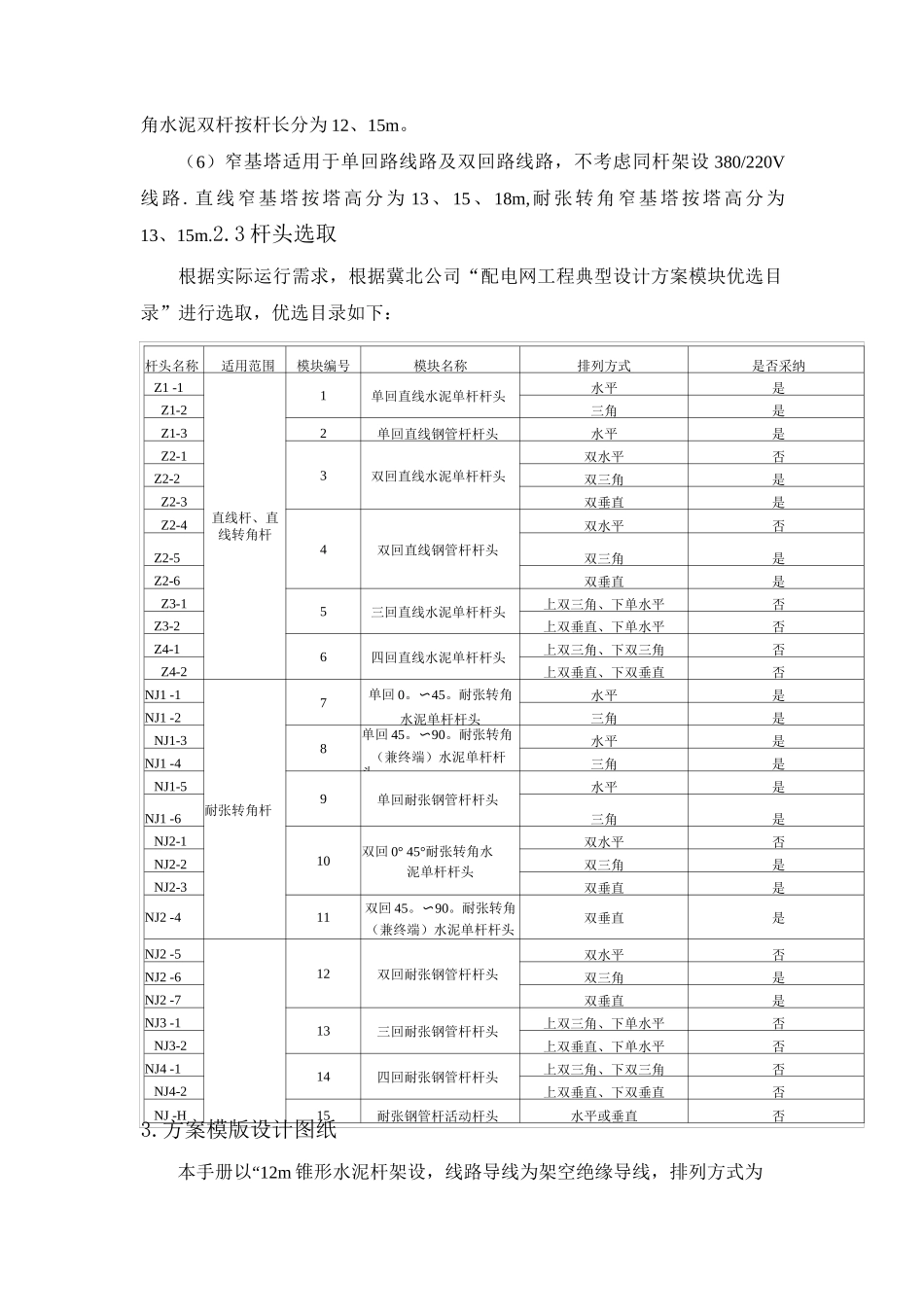

架空线路施工工艺分册1.典型设计选取执行“国家电网公司配电网工程典型设计 10kV 架空线路分册”中“国网冀北电力有限公司配电网工程典型设计方案模块优选目录”中“杆头模块”、“直线杆杆型模块”、“拉线转角杆杆型模块”、“拉线转角杆杆型”、“耐张钢管杆型模块”、“窄基塔型模块”、“双杆杆型模块”相应方案。具体方案要求以典设为准.2。主要设备及材料选取2。1 导线选取根据《配电网规划设计技术导则》的要求，架空线路导线型号的选择应考虑设施标准化，采纳铝芯绝缘导线或铝绞线时,各供电区域中压架空线路导线截面的选择见表下表.（1）设计中水泥单杆按杆长分为 12、15、18m 三种规格；钢管杆按杆长分为13、16、19、22m 四种规格。（2）15m 水泥单杆和 13m 钢管杆、18m 水泥单杆和 16m 钢管杆可分别构成一使用系列。（3）12m 水泥单杆仅适用于单回路线路；15m 水泥单杆及 13m 钢管杆适用于单回路线路及双回路线路；18m 水泥单杆及 16m 钢管杆则适用于三回路线路及四回路线路。（4）用于单回路及双回路线路直线跨越（不考虑同杆架设 380/220V 线路）的电杆推举采纳 18m 水泥单杆及 19、22m 直线钢管杆。（5）拉线直线水泥双杆及拉线转角水泥双杆仅适用于单回路线路，不考虑同杆架设380/220V 线路。拉线直线水泥双杆按杆长分为 12、15、18m，拉线转规划供电区域规划主干线导线截面（含联络线）规划分支导线截面A+、A、B240 或 185为 5C、D淇 20判 0E为 5涮2.2 杆型选取中压架空线路导线截面选择表 单位： mm 2 角水泥双杆按杆长分为 12、15m。（6）窄基塔适用于单回路线路及双回路线路，不考虑同杆架设 380/220V线路.直线窄基塔按塔高分为 13、15、18m,耐张转角窄基塔按塔高分为13、15m.2.3 杆头选取根据实际运行需求，根据冀北公司“配电网工程典型设计方案模块优选目录”进行选取，优选目录如下：杆头名称适用范围模块编号模块名称排列方式是否采纳Z1 -1直线杆、直线转角杆1单回直线水泥单杆杆头水平是Z1-2三角是Z1-32单回直线钢管杆杆头水平是Z2-13双回直线水泥单杆杆头双水平否Z2-2双三角是Z2-3双垂直是Z2-44双回直线钢管杆杆头双水平否Z2-5双三角是Z2-6双垂直是Z3-15三回直线水泥单杆杆头上双三角、下单水平否Z3-2上双垂直、下单水平否Z4-16四回直线水泥单杆杆头上双三角、下双三角否Z4-2上双垂直、下双垂直否NJ1 -1耐张转角杆7单回 0。〜45。耐张转角水泥单杆杆头水平是NJ1 -2三角是...
