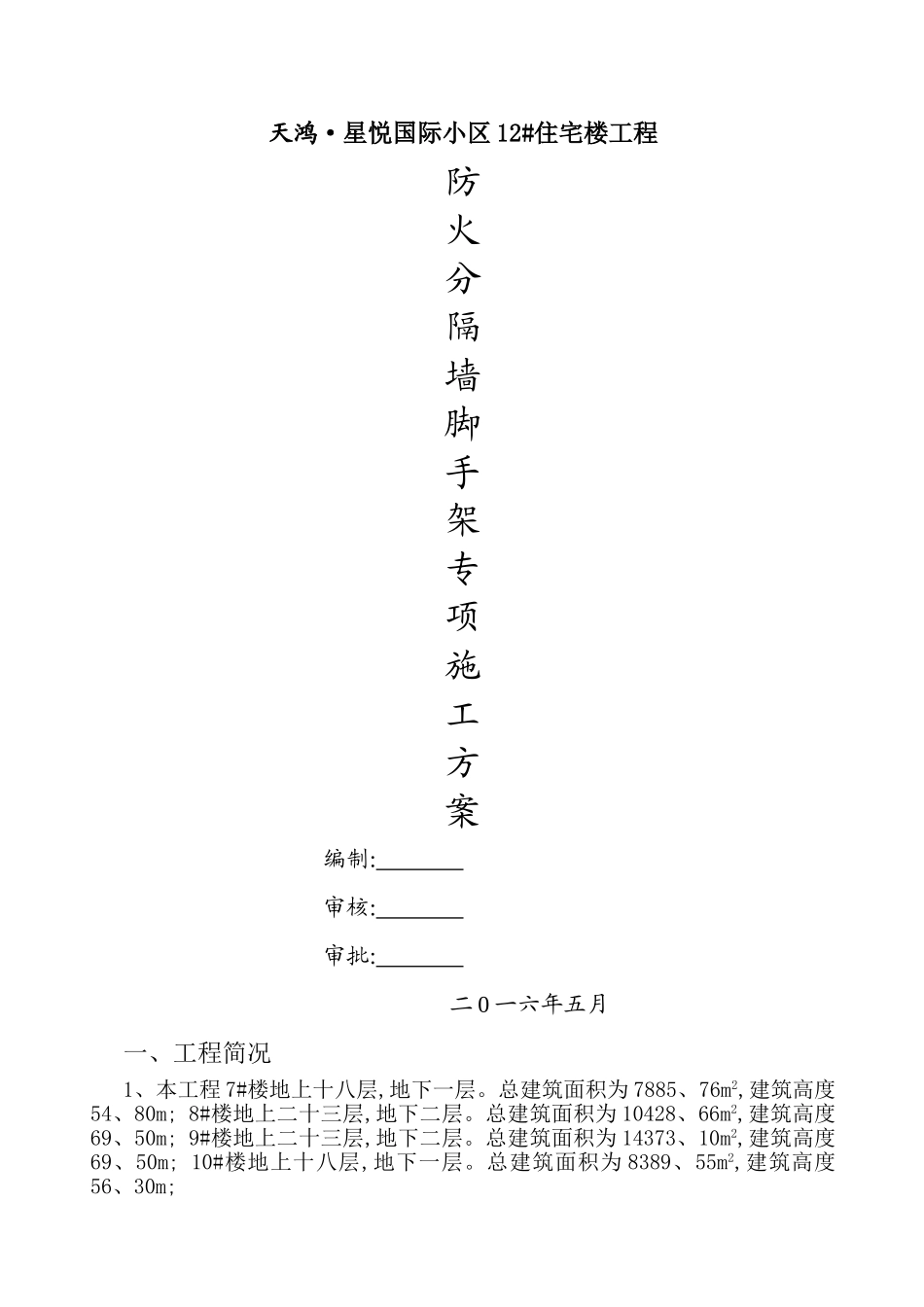

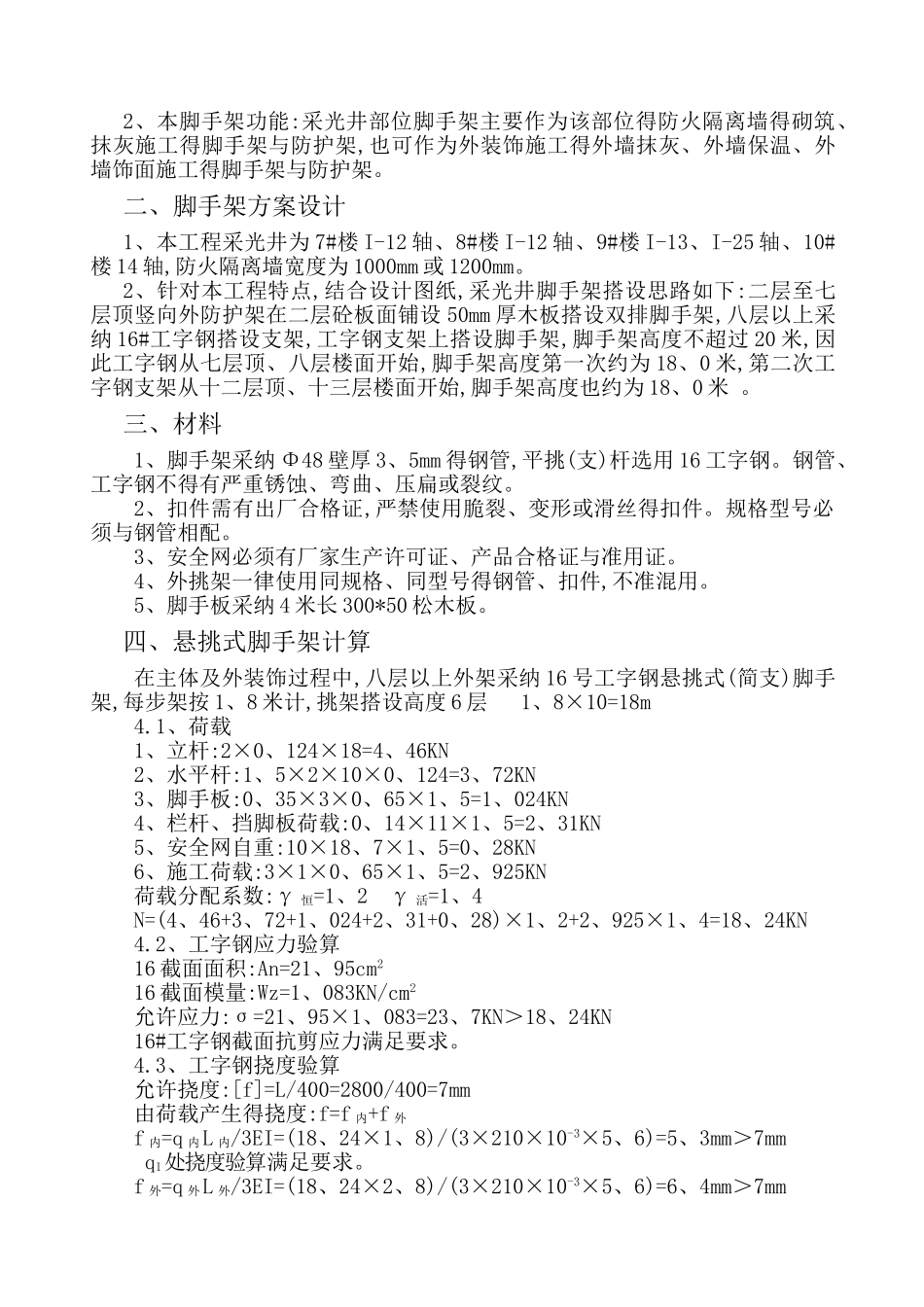

天鸿·星悦国际小区 12#住宅楼工程防火分隔墙脚手架专项施工方案编制: 审核: 审批: 二 0 一六年五月一、工程简况1、本工程 7#楼地上十八层,地下一层。总建筑面积为 7885、76m2,建筑高度54、80m; 8#楼地上二十三层,地下二层。总建筑面积为 10428、66m2,建筑高度69、50m; 9#楼地上二十三层,地下二层。总建筑面积为 14373、10m2,建筑高度69、50m; 10#楼地上十八层,地下一层。总建筑面积为 8389、55m2,建筑高度56、30m; 2、本脚手架功能:采光井部位脚手架主要作为该部位得防火隔离墙得砌筑、抹灰施工得脚手架与防护架,也可作为外装饰施工得外墙抹灰、外墙保温、外墙饰面施工得脚手架与防护架。二、脚手架方案设计1、本工程采光井为 7#楼 I-12 轴、8#楼 I-12 轴、9#楼 I-13、I-25 轴、10#楼 14 轴,防火隔离墙宽度为 1000mm 或 1200mm。2、针对本工程特点,结合设计图纸,采光井脚手架搭设思路如下:二层至七层顶竖向外防护架在二层砼板面铺设 50mm 厚木板搭设双排脚手架,八层以上采纳 16#工字钢搭设支架,工字钢支架上搭设脚手架,脚手架高度不超过 20 米,因此工字钢从七层顶、八层楼面开始,脚手架高度第一次约为 18、0 米,第二次工字钢支架从十二层顶、十三层楼面开始,脚手架高度也约为 18、0 米 。三、材料1、脚手架采纳 Φ48 壁厚 3、5mm 得钢管,平挑(支)杆选用 16 工字钢。钢管、工字钢不得有严重锈蚀、弯曲、压扁或裂纹。2、扣件需有出厂合格证,严禁使用脆裂、变形或滑丝得扣件。规格型号必须与钢管相配。3、安全网必须有厂家生产许可证、产品合格证与准用证。4、外挑架一律使用同规格、同型号得钢管、扣件,不准混用。 5、脚手板采纳 4 米长 300*50 松木板。四、悬挑式脚手架计算在主体及外装饰过程中,八层以上外架采纳 16 号工字钢悬挑式(简支)脚手架,每步架按 1、8 米计,挑架搭设高度 6 层 1、8×10=18m4.1、荷载1、立杆:2×0、124×18=4、46KN2、水平杆:1、5×2×10×0、124=3、72KN3、脚手板:0、35×3×0、65×1、5=1、024KN4、栏杆、挡脚板荷载:0、14×11×1、5=2、31KN5、安全网自重:10×18、7×1、5=0、28KN6、施工荷载:3×1×0、65×1、5=2、925KN荷载分配系数:γ 恒=1、2 γ 活=1、4N=(4、46+3、72+1、024+2、31+0、28)×1、2+2、925×1、4=18、24KN4.2、工字钢应力验算16 截面面积:An=21、95cm216 截面模量:Wz=1、083KN/cm2允许应力:σ=21、95×1、083=23、7KN＞18、24KN16#工字...
