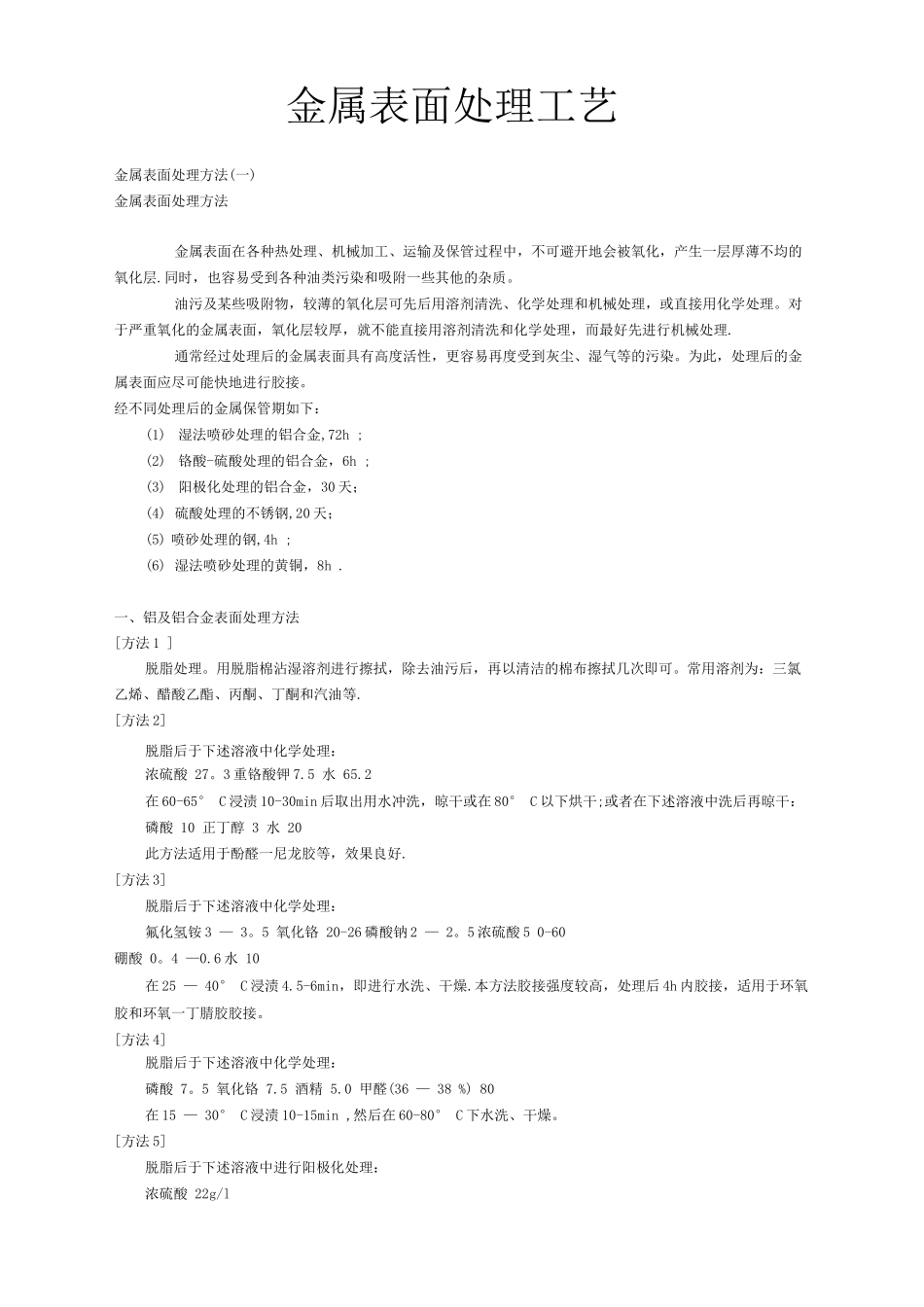

金属表面处理工艺金属表面处理方法(一)金属表面处理方法金属表面在各种热处理、机械加工、运输及保管过程中，不可避开地会被氧化，产生一层厚薄不均的氧化层
同时，也容易受到各种油类污染和吸附一些其他的杂质
油污及某些吸附物，较薄的氧化层可先后用溶剂清洗、化学处理和机械处理，或直接用化学处理
对于严重氧化的金属表面，氧化层较厚，就不能直接用溶剂清洗和化学处理，而最好先进行机械处理
通常经过处理后的金属表面具有高度活性，更容易再度受到灰尘、湿气等的污染
为此，处理后的金属表面应尽可能快地进行胶接
经不同处理后的金属保管期如下：(1)湿法喷砂处理的铝合金,72h ;(2)铬酸-硫酸处理的铝合金，6h ;(3)阳极化处理的铝合金，30 天；(4) 硫酸处理的不锈钢,20 天；(5) 喷砂处理的钢,4h ;(6) 湿法喷砂处理的黄铜，8h
一、铝及铝合金表面处理方法[方法 1 ]脱脂处理
用脱脂棉沾湿溶剂进行擦拭，除去油污后，再以清洁的棉布擦拭几次即可
常用溶剂为：三氯乙烯、醋酸乙酯、丙酮、丁酮和汽油等
[方法 2]脱脂后于下述溶液中化学处理：浓硫酸 27
3 重铬酸钾 7
5 水 65
2在 60-65° C 浸渍 10-30min 后取出用水冲洗，晾干或在 80° C 以下烘干;或者在下述溶液中洗后再晾干：磷酸 10 正丁醇 3 水 20此方法适用于酚醛一尼龙胶等，效果良好
[方法 3]脱脂后于下述溶液中化学处理：氟化氢铵 3 — 3
5 氧化铬 20-26 磷酸钠 2 — 2
5 浓硫酸 5 0-60硼酸 0
6 水 10在 25 — 40° C 浸渍 4
5-6min，即进行水洗、干燥
本方法胶接强度较高，处理后 4h 内胶接，适用于环氧胶和环氧一丁腈胶胶接
[方法 4]脱脂后于下述溶液中化学处理：磷酸 7
5 氧化铬 7
5 酒精 5
0 甲醛(36 — 38 %)
