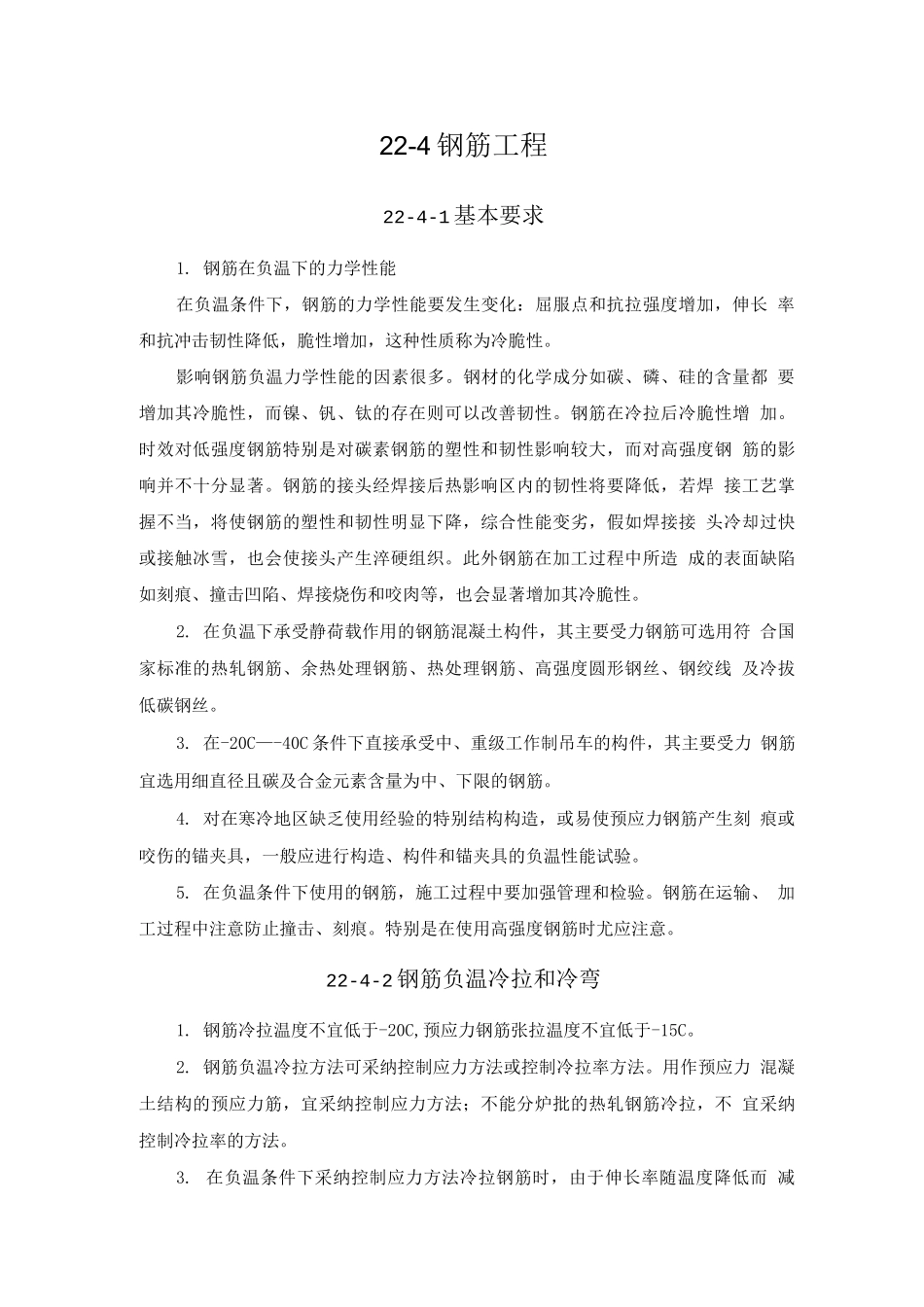

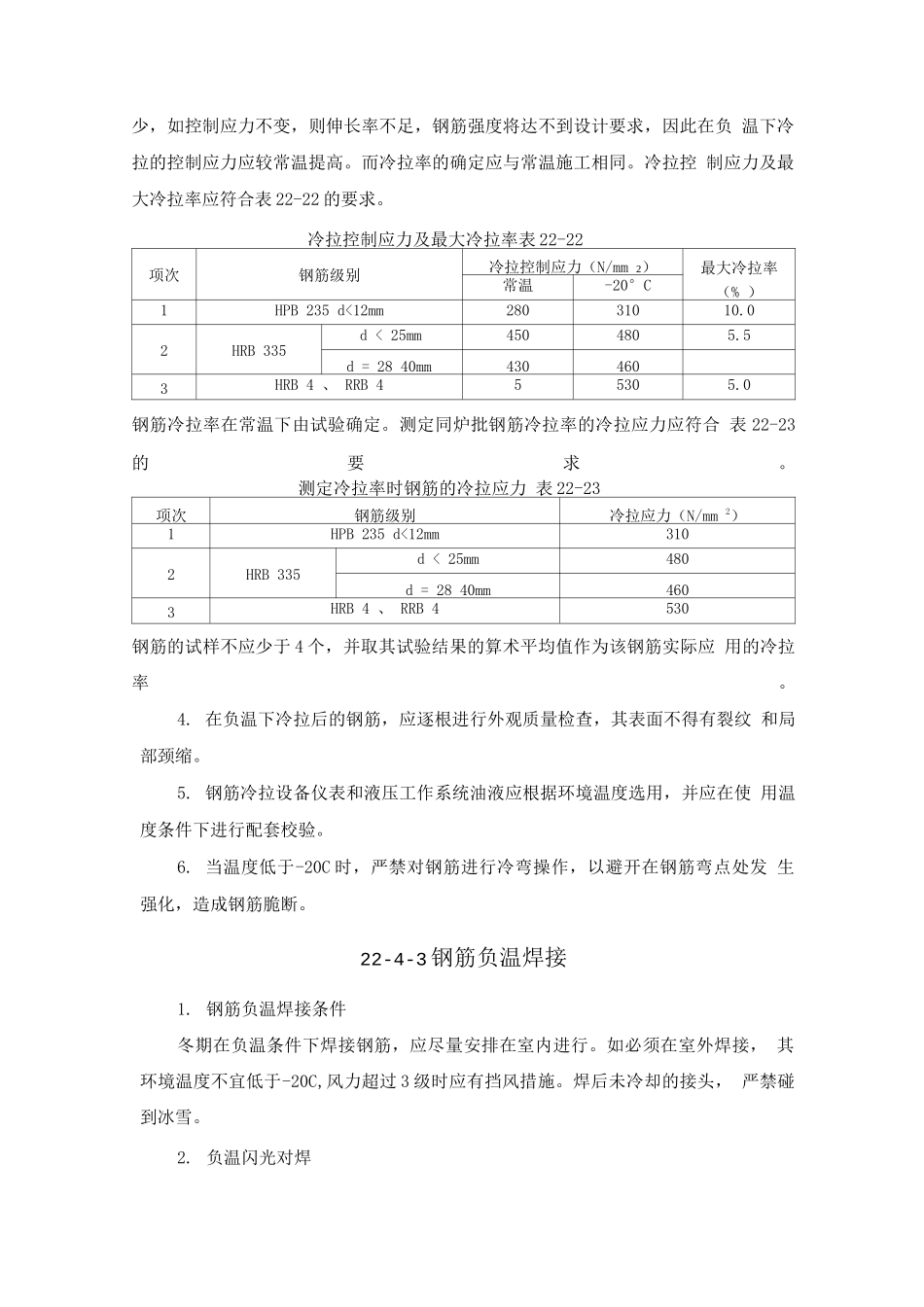

22-4 钢筋工程22-4-1 基本要求1. 钢筋在负温下的力学性能在负温条件下，钢筋的力学性能要发生变化：屈服点和抗拉强度增加，伸长 率和抗冲击韧性降低，脆性增加，这种性质称为冷脆性。影响钢筋负温力学性能的因素很多。钢材的化学成分如碳、磷、硅的含量都 要增加其冷脆性，而镍、钒、钛的存在则可以改善韧性。钢筋在冷拉后冷脆性增 加。时效对低强度钢筋特别是对碳素钢筋的塑性和韧性影响较大，而对高强度钢 筋的影响并不十分显著。钢筋的接头经焊接后热影响区内的韧性将要降低，若焊 接工艺掌握不当，将使钢筋的塑性和韧性明显下降，综合性能变劣，假如焊接接 头冷却过快或接触冰雪，也会使接头产生淬硬组织。此外钢筋在加工过程中所造 成的表面缺陷如刻痕、撞击凹陷、焊接烧伤和咬肉等，也会显著增加其冷脆性。2. 在负温下承受静荷载作用的钢筋混凝土构件，其主要受力钢筋可选用符 合国家标准的热轧钢筋、余热处理钢筋、热处理钢筋、高强度圆形钢丝、钢绞线 及冷拔低碳钢丝。3. 在-20C—-40C 条件下直接承受中、重级工作制吊车的构件，其主要受力 钢筋宜选用细直径且碳及合金元素含量为中、下限的钢筋。4. 对在寒冷地区缺乏使用经验的特别结构构造，或易使预应力钢筋产生刻 痕或咬伤的锚夹具，一般应进行构造、构件和锚夹具的负温性能试验。5. 在负温条件下使用的钢筋，施工过程中要加强管理和检验。钢筋在运输、 加工过程中注意防止撞击、刻痕。特别是在使用高强度钢筋时尤应注意。22-4-2 钢筋负温冷拉和冷弯1. 钢筋冷拉温度不宜低于-20C,预应力钢筋张拉温度不宜低于-15C。2. 钢筋负温冷拉方法可采纳控制应力方法或控制冷拉率方法。用作预应力 混凝土结构的预应力筋，宜采纳控制应力方法；不能分炉批的热轧钢筋冷拉，不 宜采纳控制冷拉率的方法。3. 在负温条件下采纳控制应力方法冷拉钢筋时，由于伸长率随温度降低而 减少，如控制应力不变，则伸长率不足，钢筋强度将达不到设计要求，因此在负 温下冷拉的控制应力应较常温提高。而冷拉率的确定应与常温施工相同。冷拉控 制应力及最大冷拉率应符合表 22-22 的要求。冷拉控制应力及最大冷拉率表 22-22项次钢筋级别冷拉控制应力（N/mm 2）最大冷拉率（% ）常温-20°C1HPB 235 d<12mm28031010.02HRB 335d < 25mm4504805.5d = 28 40mm4304603HRB 4 、 RRB 455305.0钢筋冷拉率在常温下由试验确定。测定同炉批钢筋冷拉率的冷拉应力应符合 表 22-23的要...
